Pack bouteille de mélange 100 litres pré-équipée spécial pompe à chaleur air-eau

Une bouteille de mélange 100 litres pour stabiliser le fonctionnement de la pompe à chaleur

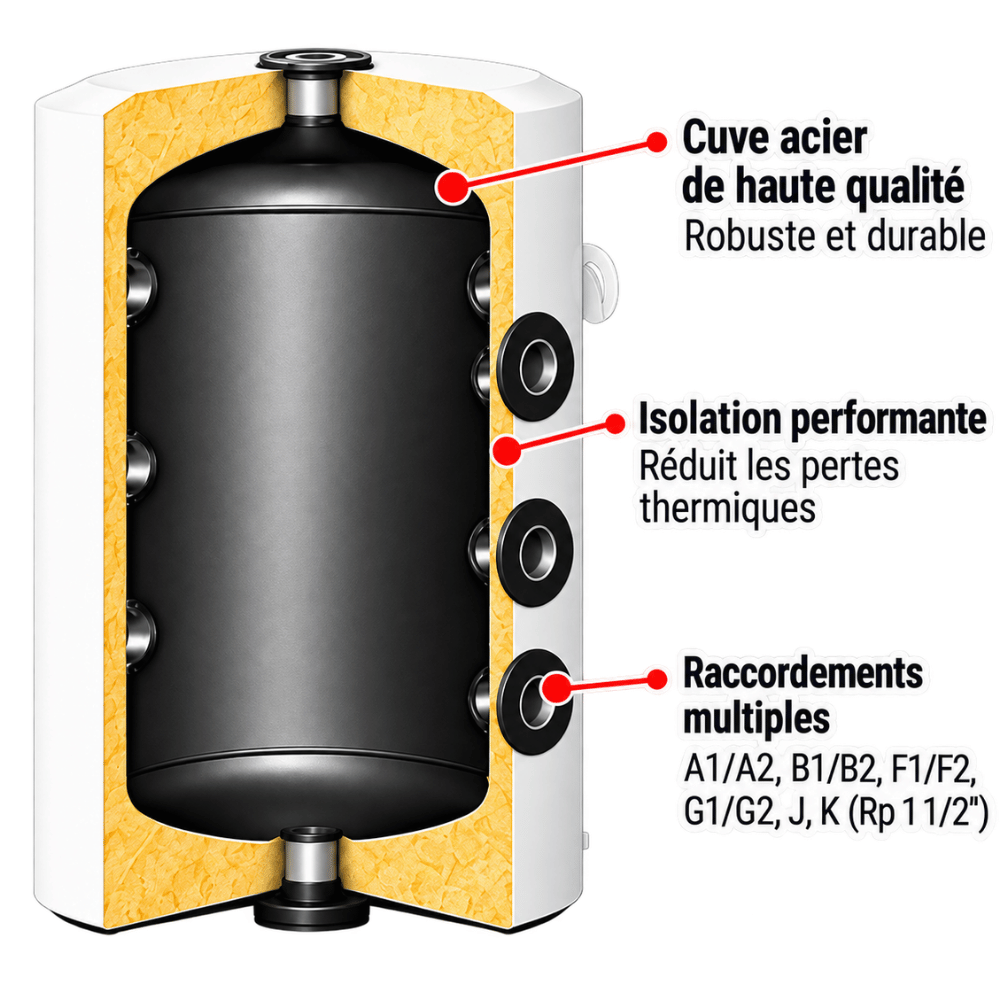

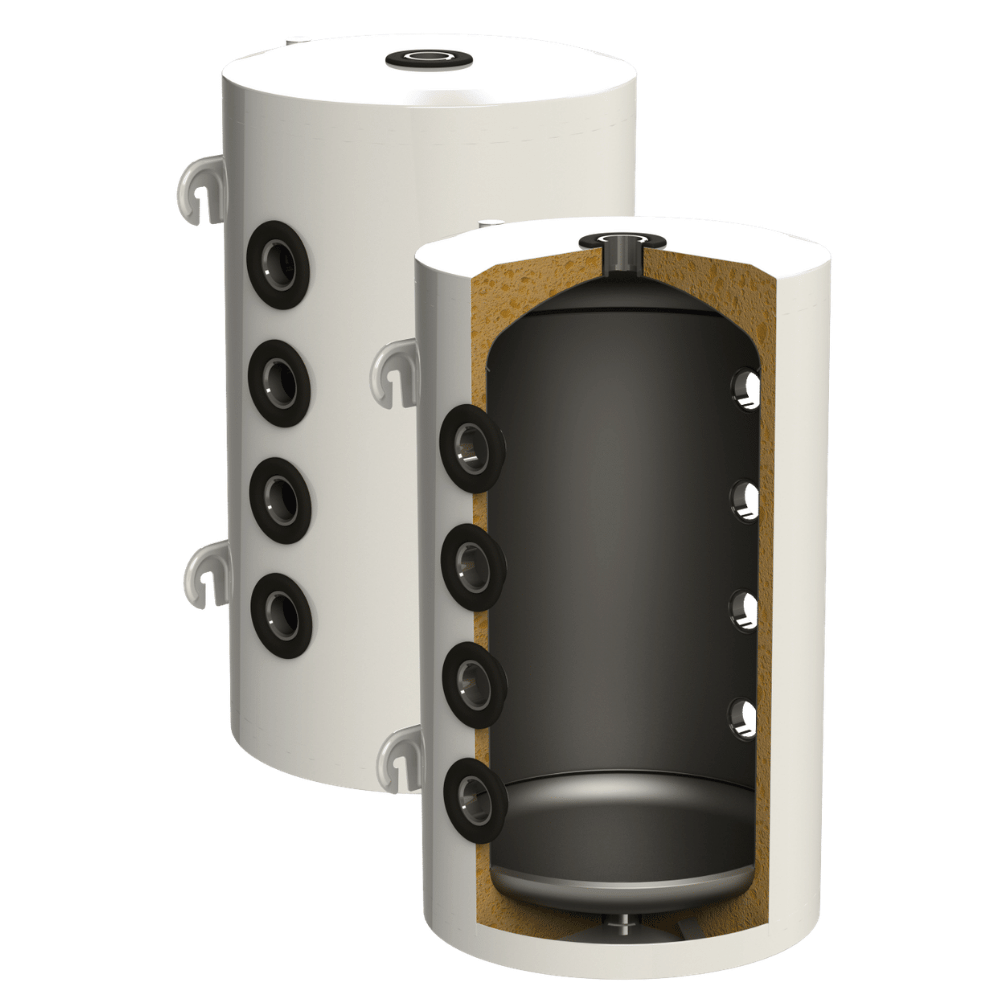

L’élément central de ce pack est une bouteille de mélange Fluidheat d’une capacité de 100 litres. Elle permet d’accumuler temporairement le fluide caloporteur chaud ou froid produit par la pompe à chaleur et constitue une réserve supplémentaire au sein du circuit hydraulique.

En assurant simultanément une fonction de volume tampon et de découplage hydraulique, elle aide à dissocier le débit de la pompe à chaleur de celui du réseau de chauffage. Son volume de 100 litres contribue ainsi à réduire les cycles courts et les mises en marche trop fréquentes de la PAC, tout en favorisant un fonctionnement plus régulier de l’installation.

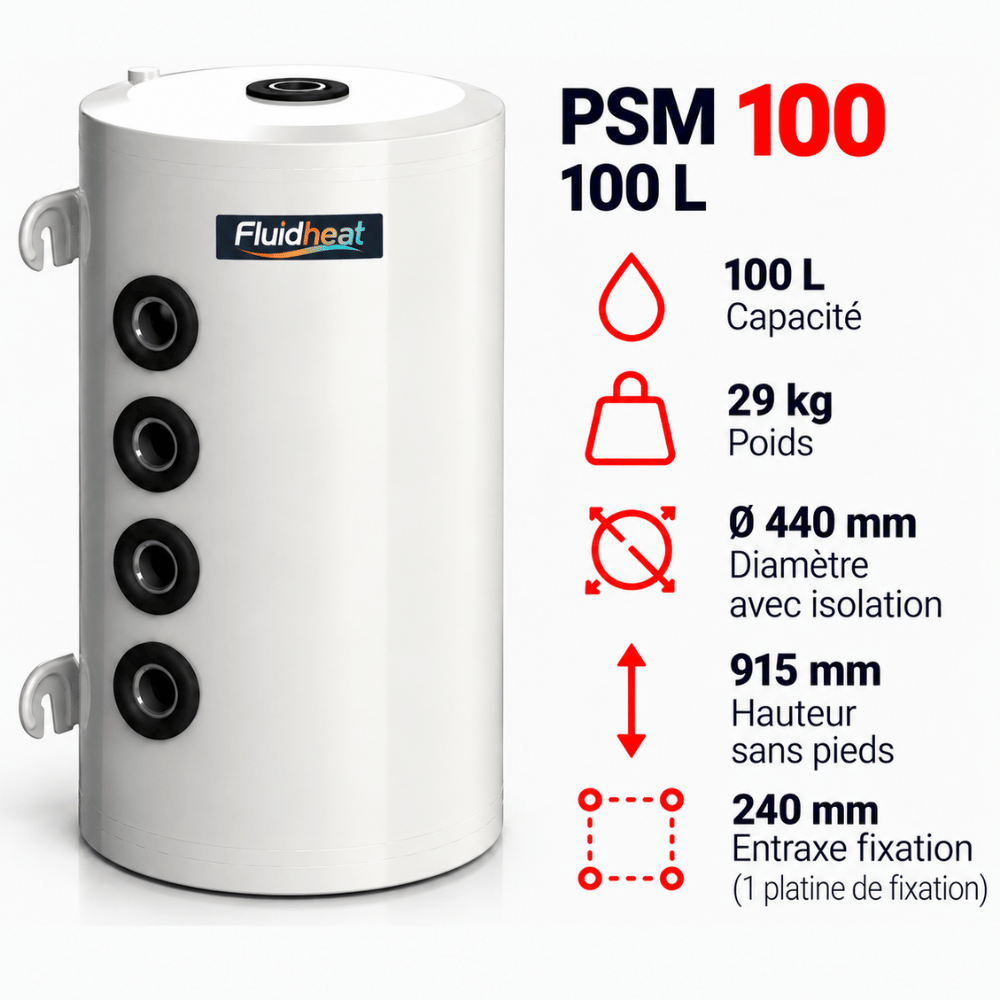

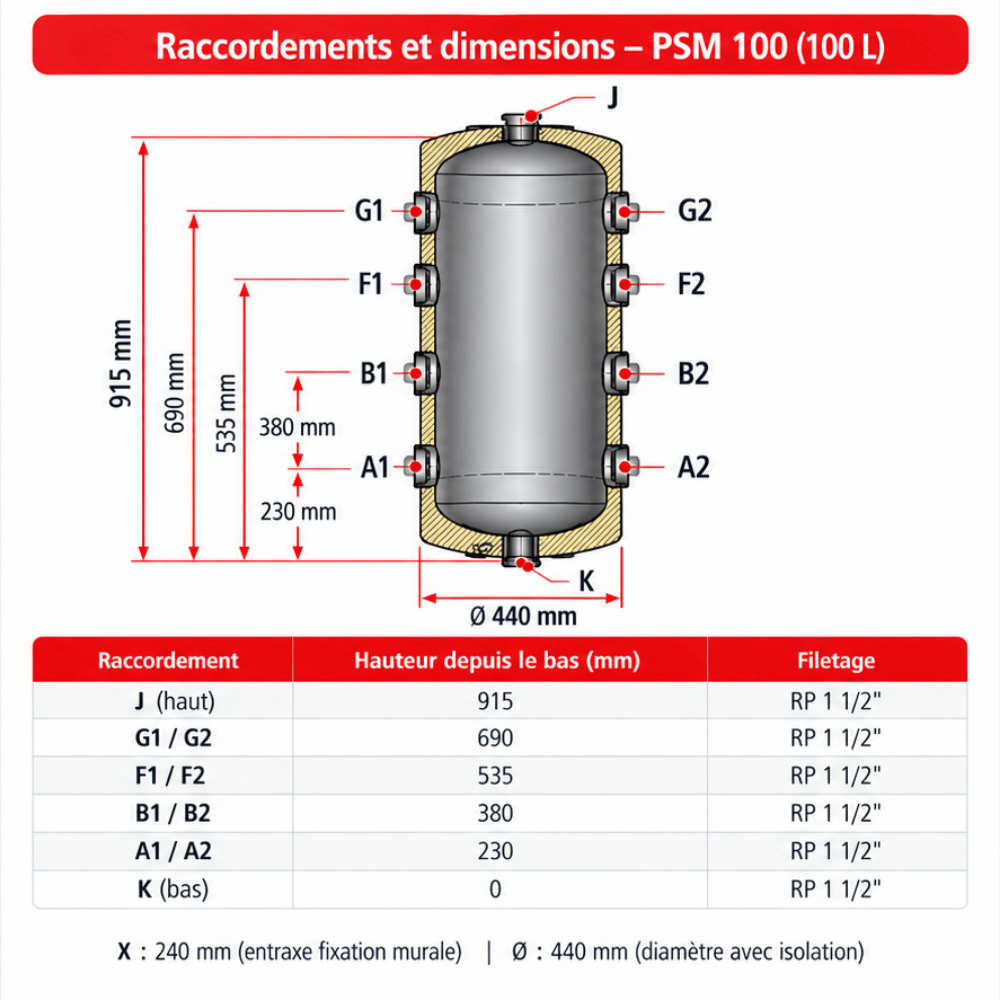

Cette bouteille présente une hauteur de 915 mm et un diamètre avec isolation de 440 mm. Le modèle 100 litres peut être installé au mur ou posé au sol, ce qui permet d’adapter son implantation à la configuration du local technique.

Une protection efficace contre les impuretés et les variations de pression

Afin de préserver les composants du réseau, le pack comprend un filtre séparateur de boues magnétique Fluidheat 3/4". Grâce à la combinaison d’un aimant et d’un tamis, il capte aussi bien les particules métalliques que les autres impuretés circulant dans l’eau. Il participe ainsi à limiter l’encrassement de la pompe à chaleur, du circulateur et des différents organes hydrauliques. Une vanne de vidange intégrée simplifie les opérations d’entretien.

Le vase d’expansion Fluidheat de 12 litres accompagne les variations de volume de l’eau provoquées par les changements de température. Il contribue ainsi à maintenir une pression adaptée et plus régulière dans le réseau.

La sécurité de l’installation est complétée par un ensemble Fluidheat regroupant un purgeur d’air automatique, un manomètre et une soupape de sécurité tarée à 3 bars. Ces équipements permettent respectivement d’éliminer l’air présent dans le circuit, de surveiller sa pression et de prévenir les risques liés à une éventuelle surpression.

Un circulateur Core2 pour assurer un débit régulier

La circulation de l’eau est assurée par un circulateur électronique Perfecta DEBE Core2 25U-8-180. Il dispose de plusieurs modes de fonctionnement permettant d’adapter son comportement aux besoins de l’installation, notamment en vitesse constante, en régulation ou en mode automatique. Son indice d’efficacité énergétique EEI ≤ 0,21 favorise une consommation électrique maîtrisée tout en assurant la circulation du fluide dans le réseau. Son fonctionnement silencieux est particulièrement adapté aux installations domestiques.

Ce circulateur possède un entraxe de 180 mm et un raccordement fileté 1"1/2. Le pack comprend également une paire de raccords 1"1/2 femelle vers 1" femelle afin de faciliter son raccordement au circuit de chauffage.

Les principaux accessoires réunis dans un seul pack

Pour faciliter la réalisation du circuit hydraulique autour de la bouteille de mélange, ce pack inclut également plusieurs accessoires de raccordement et d’isolement.

Il est notamment fourni avec 3 vannes à boisseau sphérique mâle/mâle en 1". Elles permettent d’isoler différentes parties du réseau afin de simplifier la mise en service ou les interventions de maintenance. L’ensemble comprend également un té laiton 1" FFF, une réduction laiton 1" mâle vers 3/4" femelle, un mamelon réduit 1" mâle vers 3/4" mâle ainsi qu’un jeu de 2 raccords pour circulateur 1"1/2 F vers 1" F.

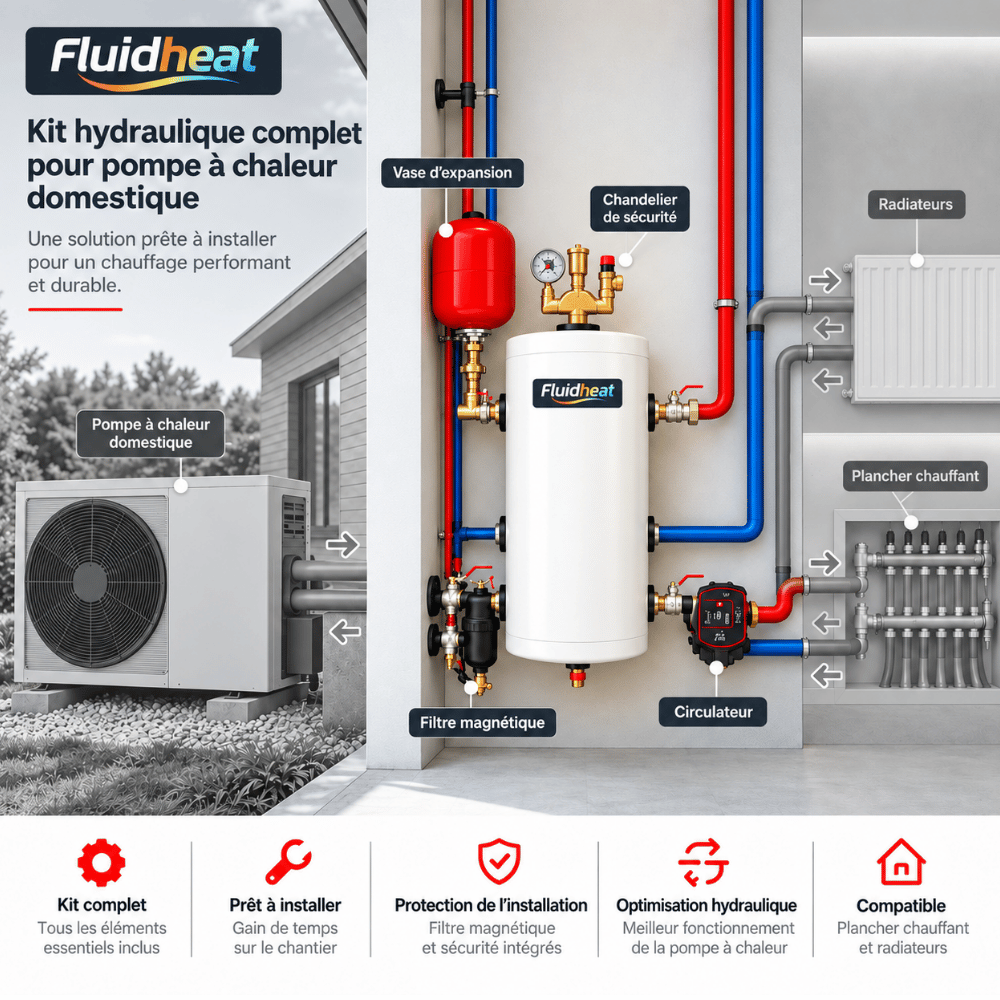

En réunissant les fonctions de stockage tampon, circulation, filtration, expansion, sécurité et raccordement, ce pack avec bouteille de mélange 100 litres pour pompe à chaleur air-eau permet de disposer des principaux éléments nécessaires à la réalisation d’un circuit hydraulique complet autour de la PAC.

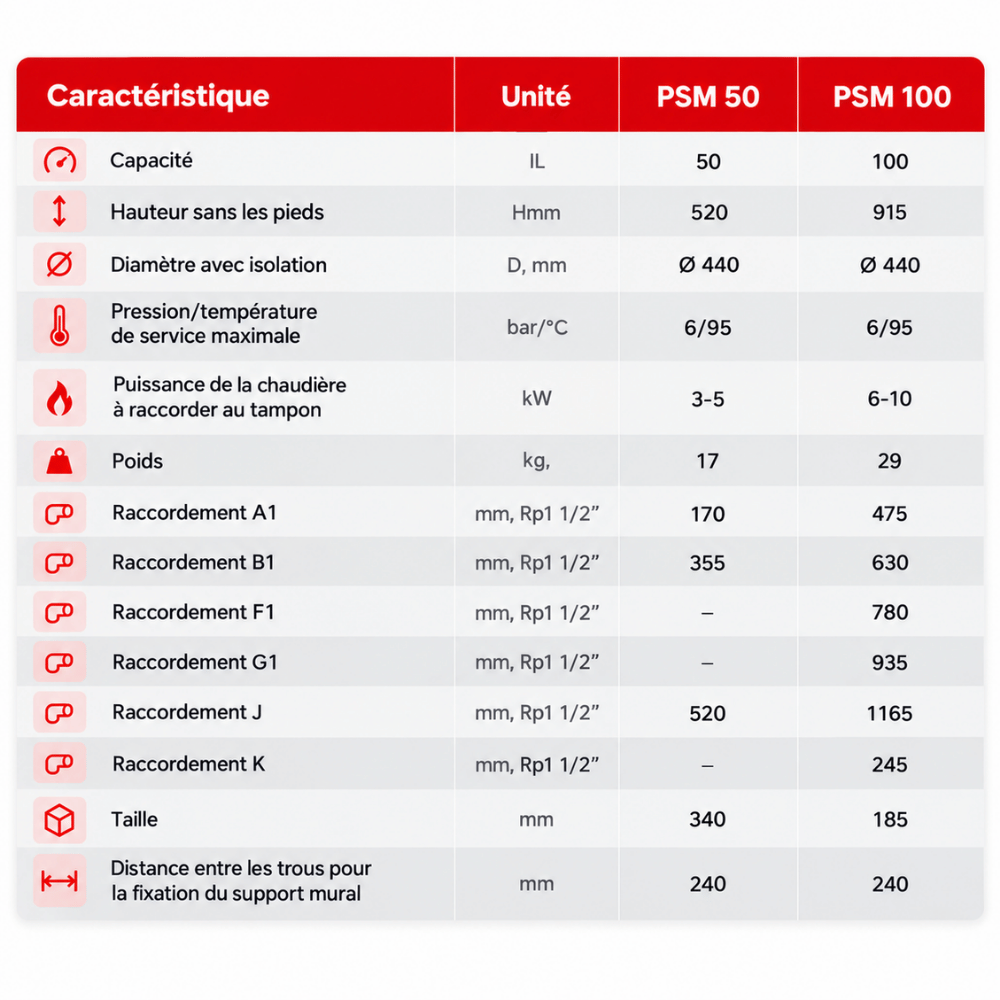

Caractéristiques techniques

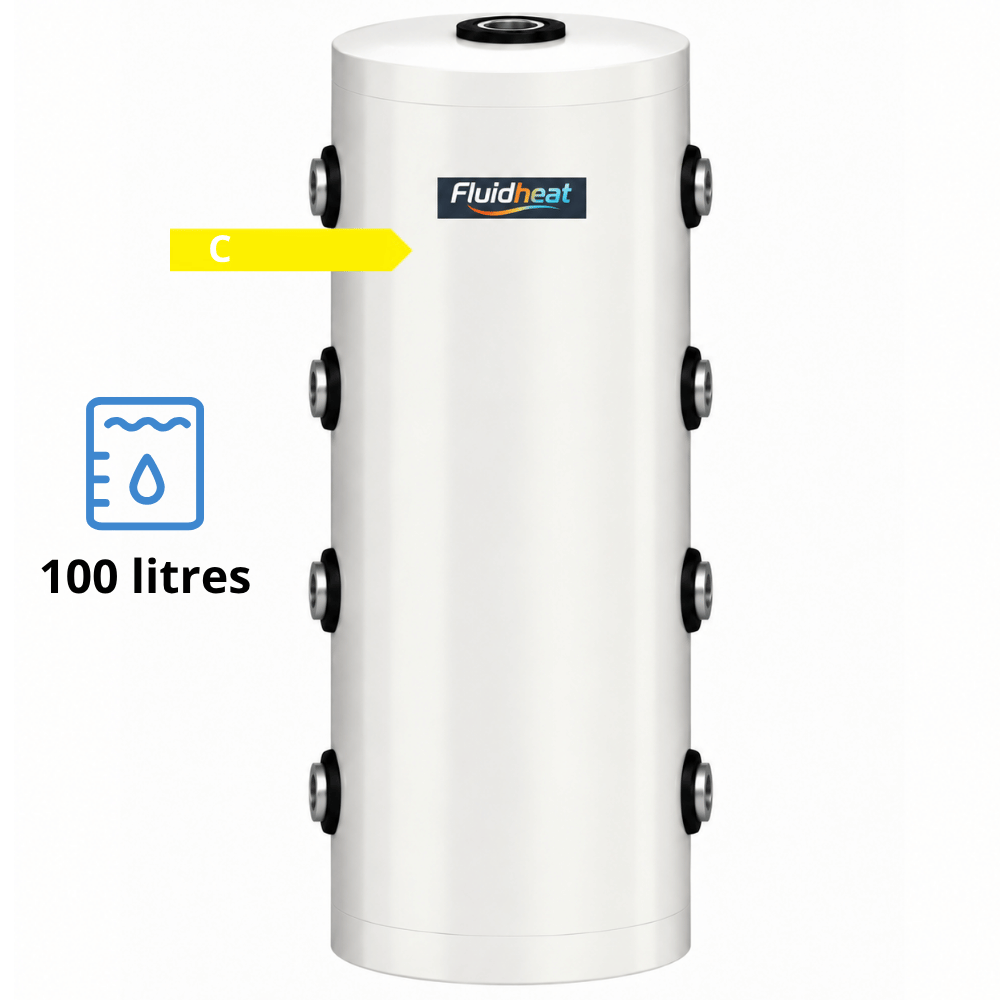

Bouteille de mélange Fluidheat 100 L

• Capacité : 100 litres
• Utilisation : pompe à chaleur, chauffage, circuit chaud ou froid
• Hauteur : 915 mm
• Diamètre avec isolation : 440 mm
• Pression de service maximale : 6 bar
• Température maximale : 95 °C
• Poids : 29 kg
• Raccordements : Rp 1"1/2
• Installation : murale ou au sol
• Classe énergétique : C
• Cuve : acier S235JR

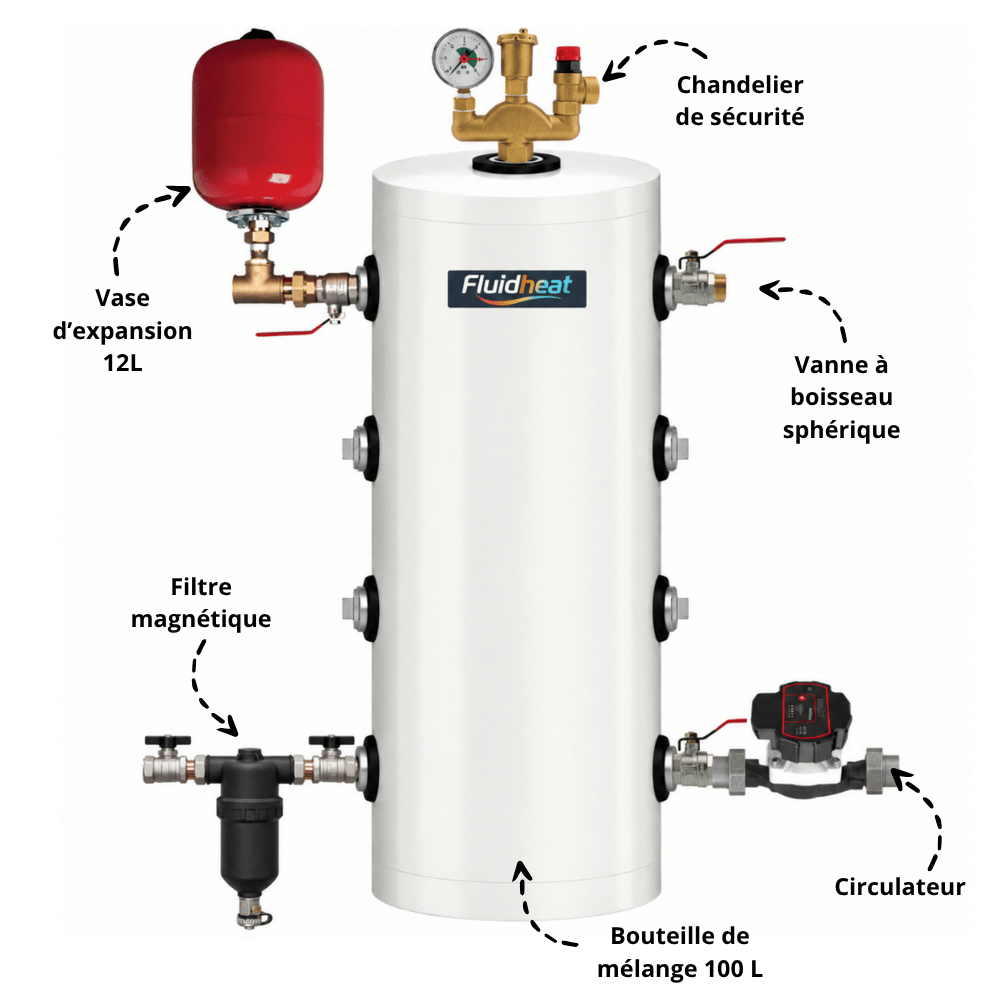

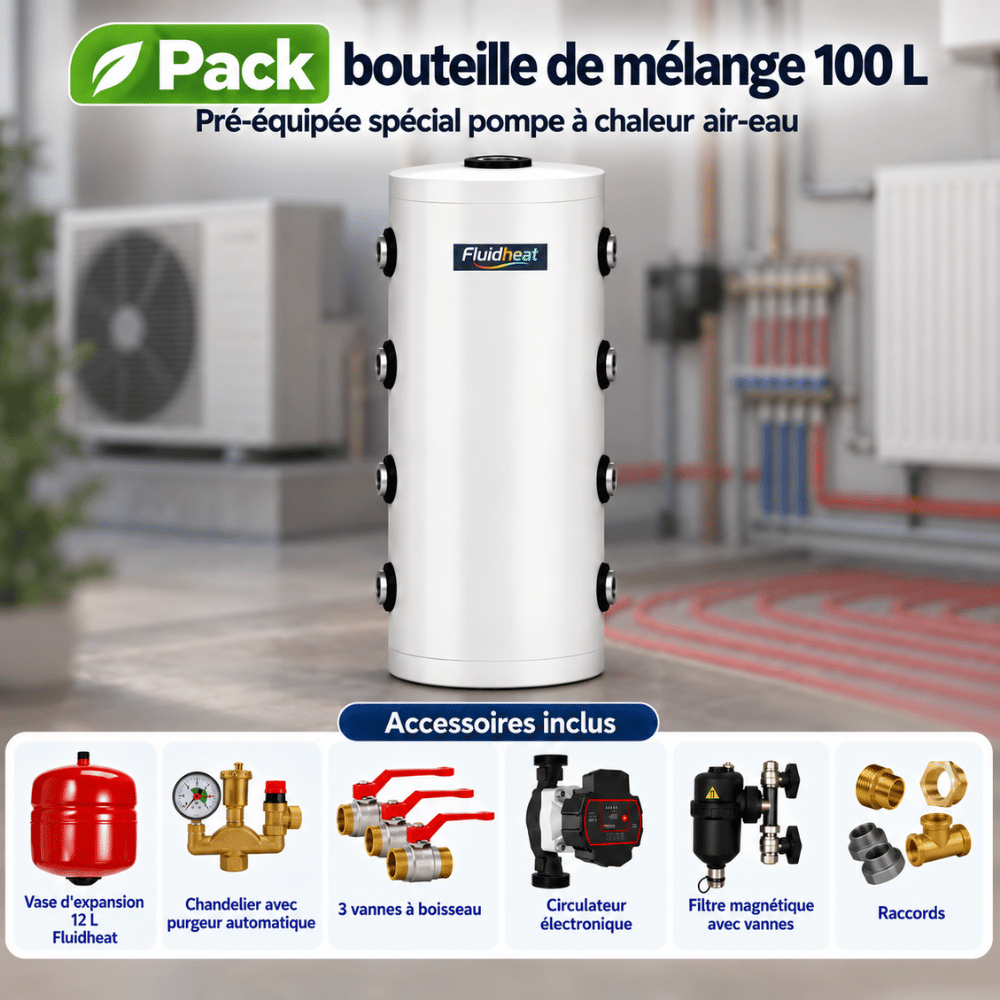

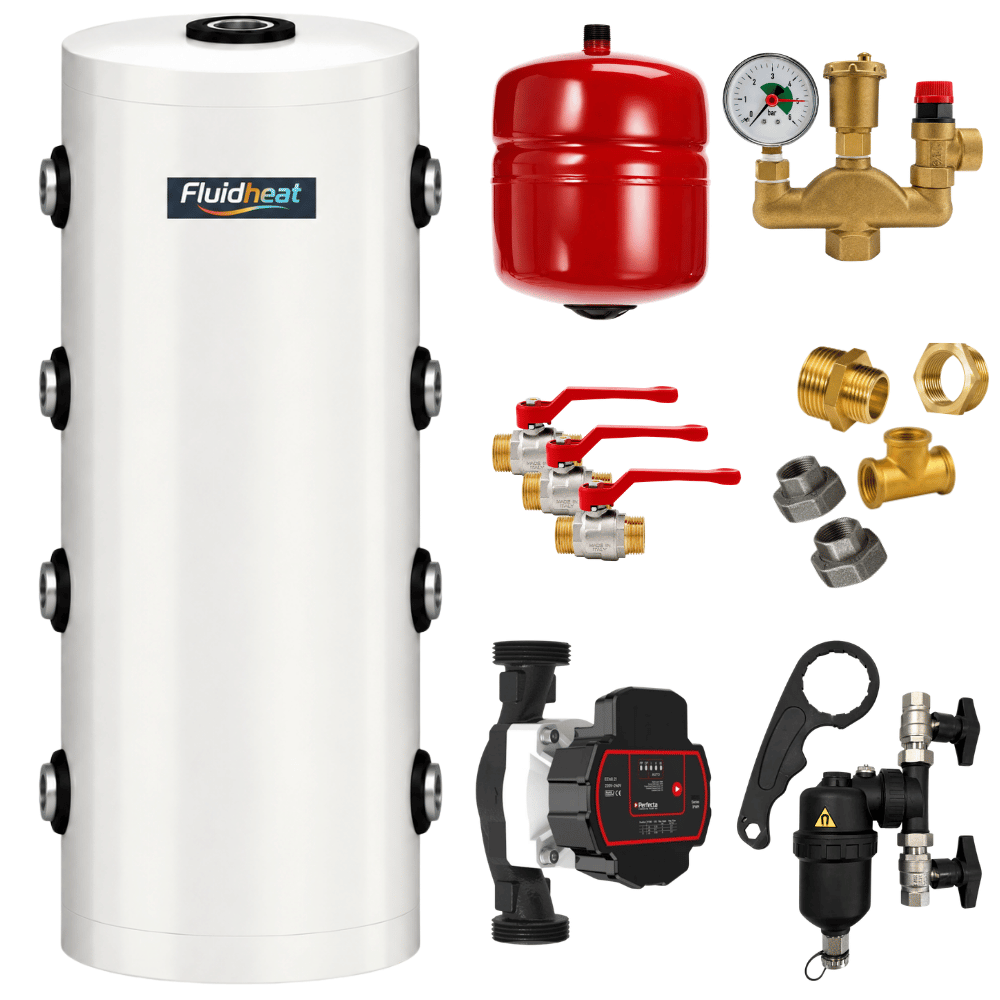

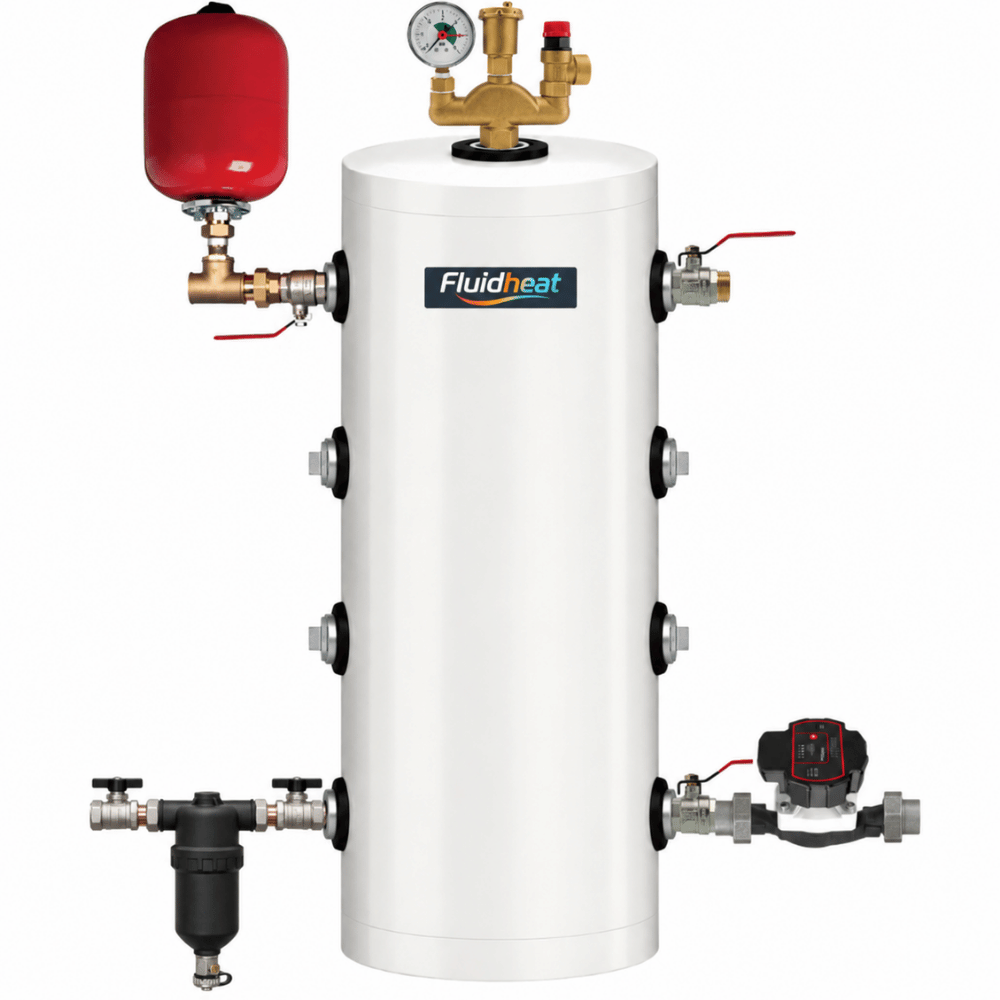

Composition du pack

• 1 bouteille de mélange Fluidheat 100 L
• 1 ensemble Fluidheat avec purgeur automatique, manomètre et soupape 3 bar
• 1 filtre séparateur de boues magnétique Fluidheat 3/4"
• 1 vase d’expansion chauffage Fluidheat 12 L
• 1 circulateur électronique Perfecta DEBE Core2 25U-8-180
• 3 vannes à boisseau sphérique mâle/mâle 1"
• 1 té laiton Thermador 1" FFF
• 1 réduction laiton Thermador 1" M - 3/4" F
• 1 mamelon réduit laiton Thermador 1" M - 3/4" M
• 1 jeu de 2 raccords circulateur 1"1/2 F - 1" F

Filtre séparateur de boues Fluidheat

• Raccordement : 3/4"
• Débit maximal : 30 l/min
• Pression maximale : 6 bar
• Filtration : aimant + tamis
• Vanne de vidange intégrée

Vase d’expansion Fluidheat

• Capacité : 12 litres
• Température de service : -10 à +99 °C
• Membrane fixe : caoutchouc SBR
• Application : chauffage et climatisation
• Homologation : CE

Circulateur Perfecta DEBE Core2 25U-8-180

• Raccordement : 1"1/2
• Entraxe : 180 mm
• EEI : ≤ 0,21
• Température du liquide : 2 à 110 °C
• Pression maximale du système : 10 bar
• Alimentation : 220-240 V / 50 Hz
• Indice de protection : IP44
• Modes : vitesse constante / régulation / automatique

Ensemble de sécurité Fluidheat

• Raccordement principal : 1"
• Soupape de sécurité : 3 bar
• Purgeur d’air : automatique
• Manomètre : intégré
• Sortie soupape : 3/4"
• Température de fonctionnement : -10 à +99 °C
