Pack bouteille de mélange 50 litres pré-équipée spécial pompe à chaleur air-eau

Une bouteille de mélange 50 litres adaptée aux pompes à chaleur

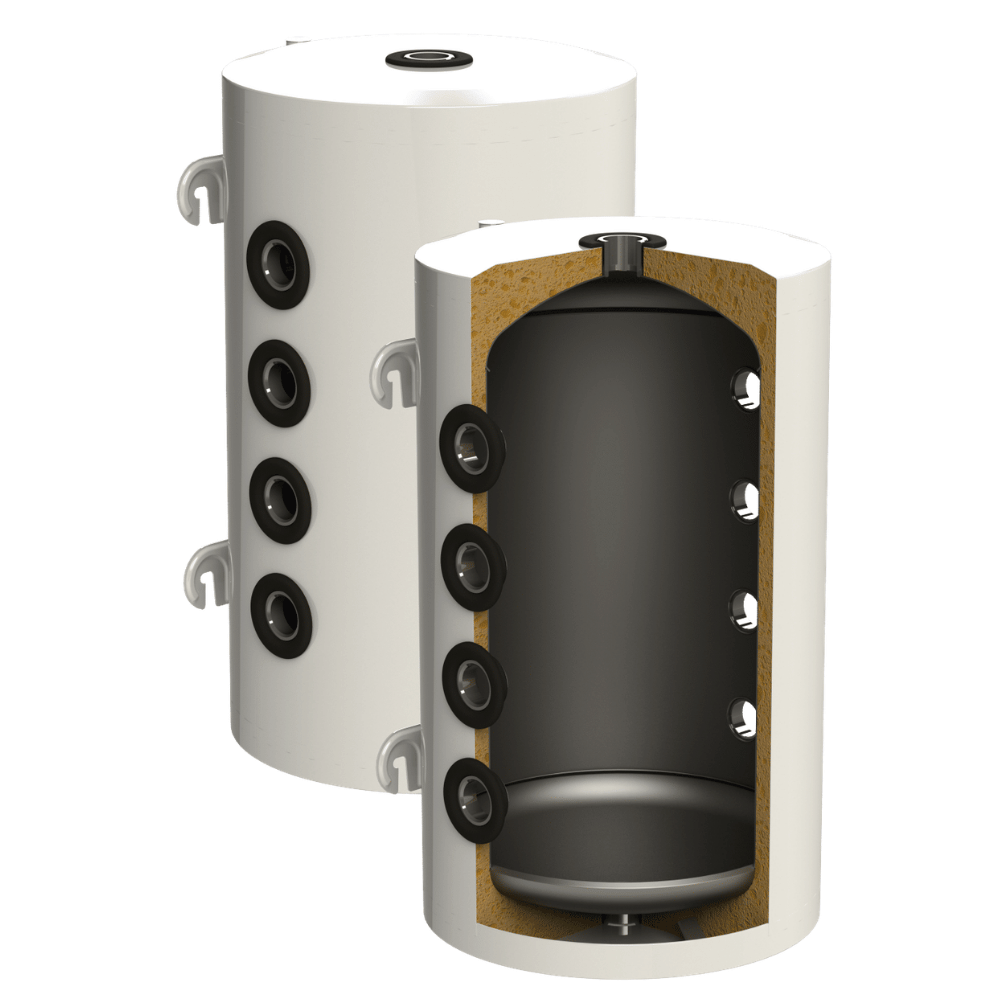

Au cœur de ce pack se trouve une bouteille de mélange Fluidheat de 50 litres, conçue pour stocker temporairement le fluide caloporteur chaud ou froid produit par une pompe à chaleur.

Elle joue à la fois le rôle de volume tampon et d’équilibrage hydraulique, permettant de mieux dissocier le fonctionnement de la pompe à chaleur de celui du réseau de chauffage. Cette réserve d’eau contribue à limiter les cycles courts et les démarrages répétés de la PAC, pour un fonctionnement plus stable.

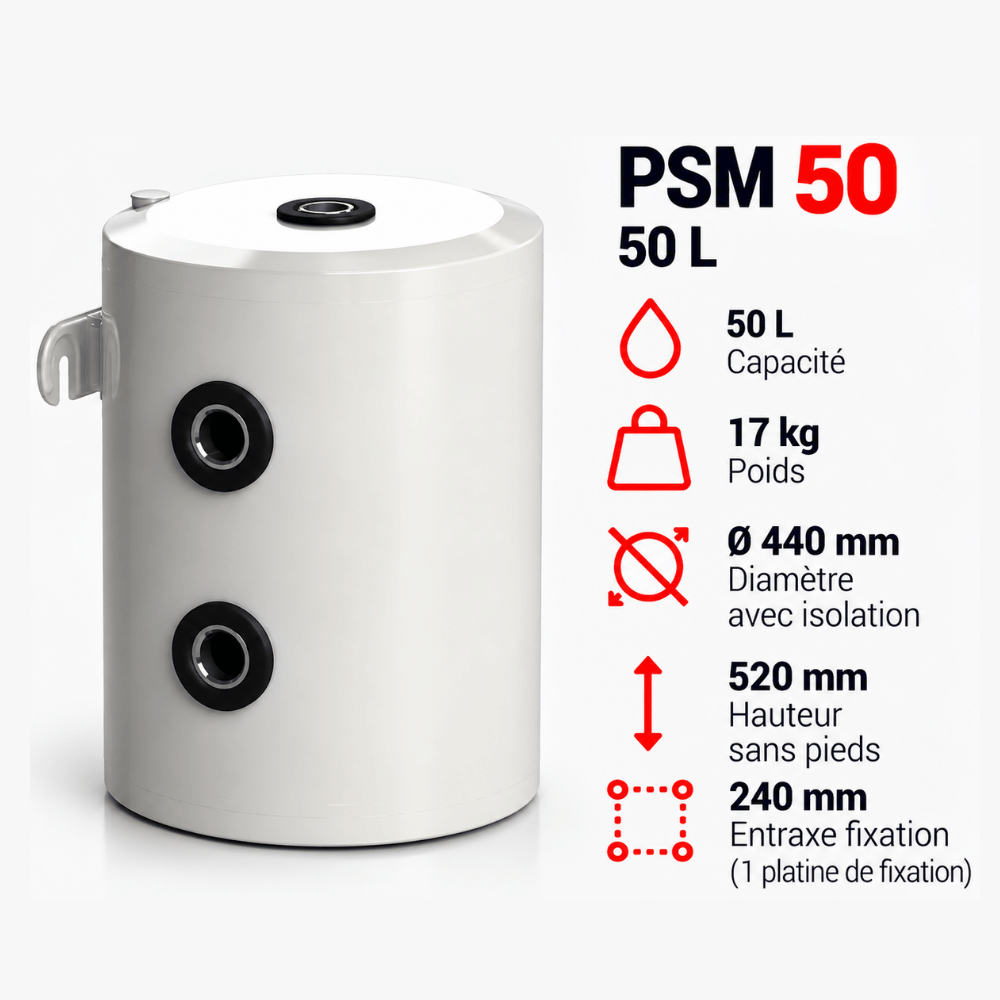

Avec seulement 520 mm de hauteur pour 440 mm de diamètre, cette bouteille 50 litres bénéficie d’un format compact, particulièrement adapté aux espaces réduits. Elle est prévue pour une installation murale.

Un circuit protégé contre les boues et les variations de pression

Le pack intègre un filtre séparateur de boues et magnétique Fluidheat 3/4". Son système associant aimant et tamis retient les particules magnétiques et non magnétiques présentes dans le réseau. Il contribue ainsi à protéger la pompe à chaleur, le circulateur et les composants hydrauliques contre l’encrassement. Sa vanne de vidange facilite l’entretien.

Un vase d’expansion Fluidheat de 12 litres absorbe les variations de volume de l’eau liées aux changements de température et participe au maintien d’une pression adaptée dans le circuit.

Le pack comprend également un ensemble de sécurité Fluidheat avec purgeur d’air automatique, manomètre et soupape de sécurité 3 bars. Il permet d’évacuer l’air du circuit, de contrôler la pression et de protéger l’installation contre les surpressions.

Une circulation performante avec le circulateur Core2

Pour assurer la circulation de l’eau, le pack est équipé d’un circulateur électronique Perfecta DEBE Core2 25U-8-180. Ce dernier propose plusieurs modes de fonctionnement, notamment en vitesse constante ou automatique. Avec un indice d’efficacité énergétique EEI ≤ 0,21, il permet d’assurer une circulation performante tout en limitant la consommation électrique. Son fonctionnement silencieux convient particulièrement aux installations résidentielles.

Le circulateur dispose d’un entraxe de 180 mm et d’un filetage 1"1/2. Une paire de raccords à visser 1"1/2 femelle vers 1" femelle est également incluse pour faciliter son intégration au réseau.

Un pack complet pour faciliter l’installation

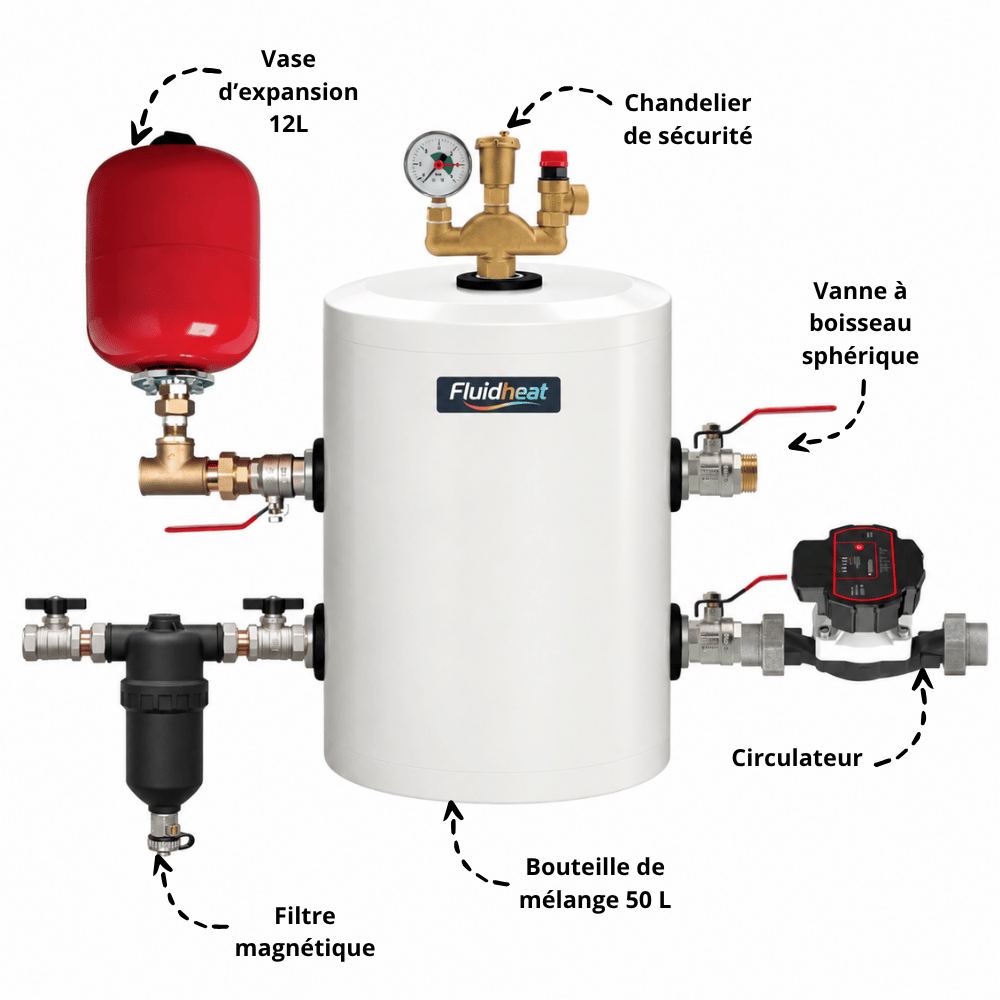

Pour simplifier le montage hydraulique autour de la bouteille de mélange, le pack rassemble également les principaux accessoires de raccordement.

Il comprend 3 vannes à boisseau sphérique mâle/mâle en 1", permettant d’isoler facilement différentes parties du circuit lors de la mise en service ou de la maintenance. Le pack est complété par des éléments de raccordement : un té laiton 1" FFF, une réduction laiton 1" mâle vers 3/4" femelle, un mamelon réduit 1" mâle vers 3/4" mâle ainsi qu’un jeu de 2 raccords pour circulateur 1"1/2 F vers 1" F.

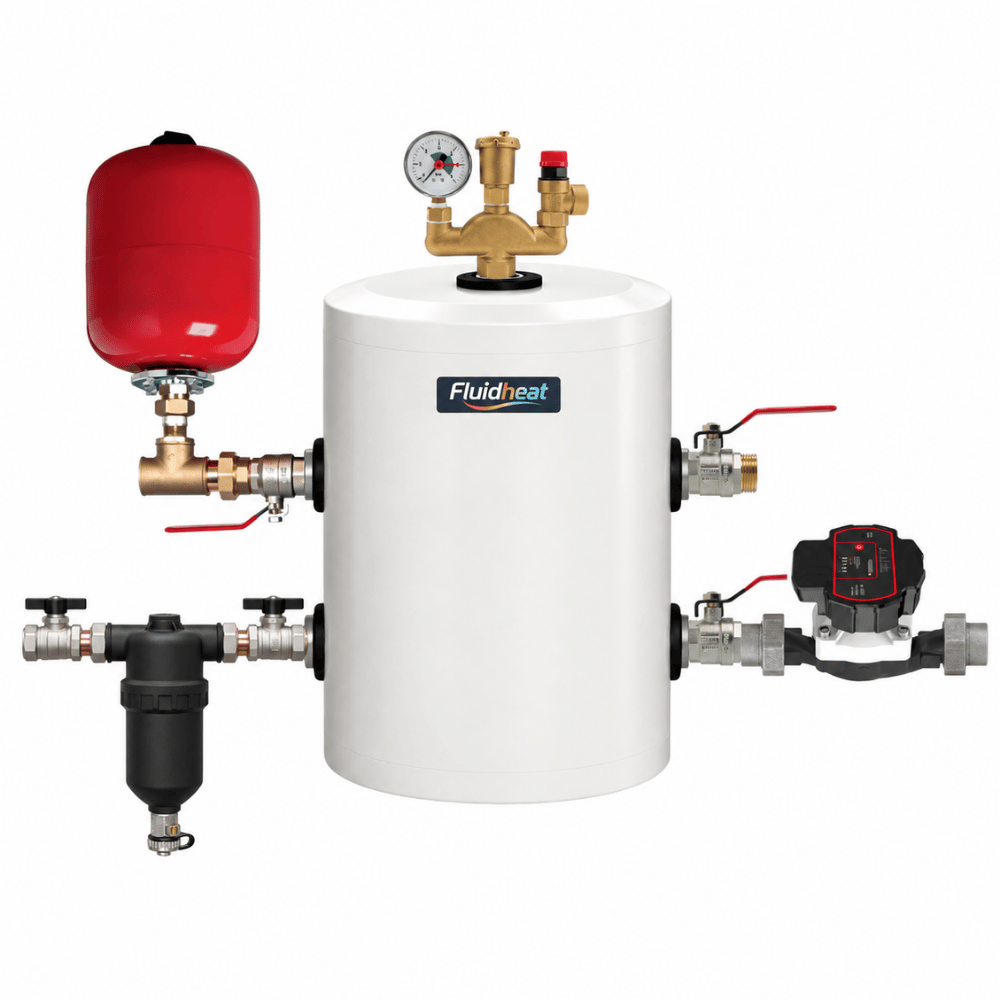

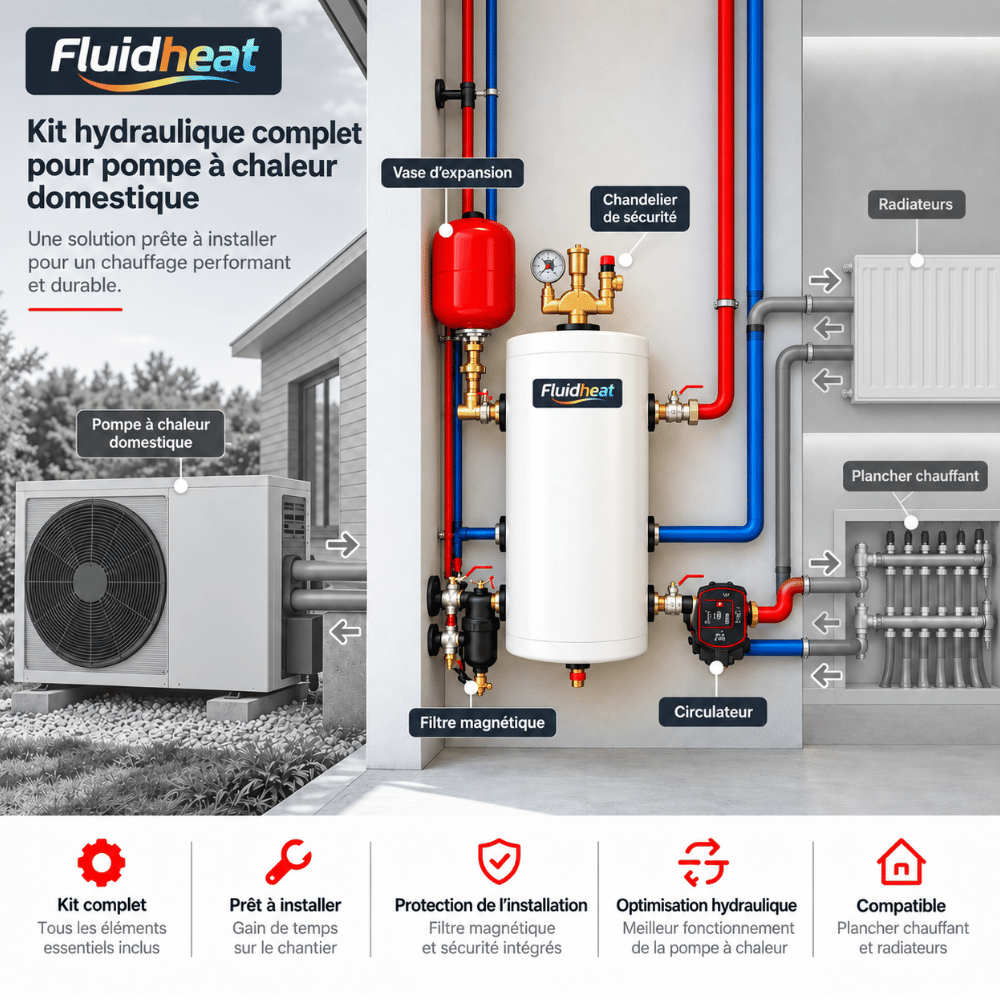

Avec ses équipements de circulation, filtration, expansion, sécurité et raccordement, ce pack bouteille de mélange 50 litres pour pompe à chaleur air-eau constitue une solution pratique pour réaliser une installation hydraulique complète autour de la PAC.

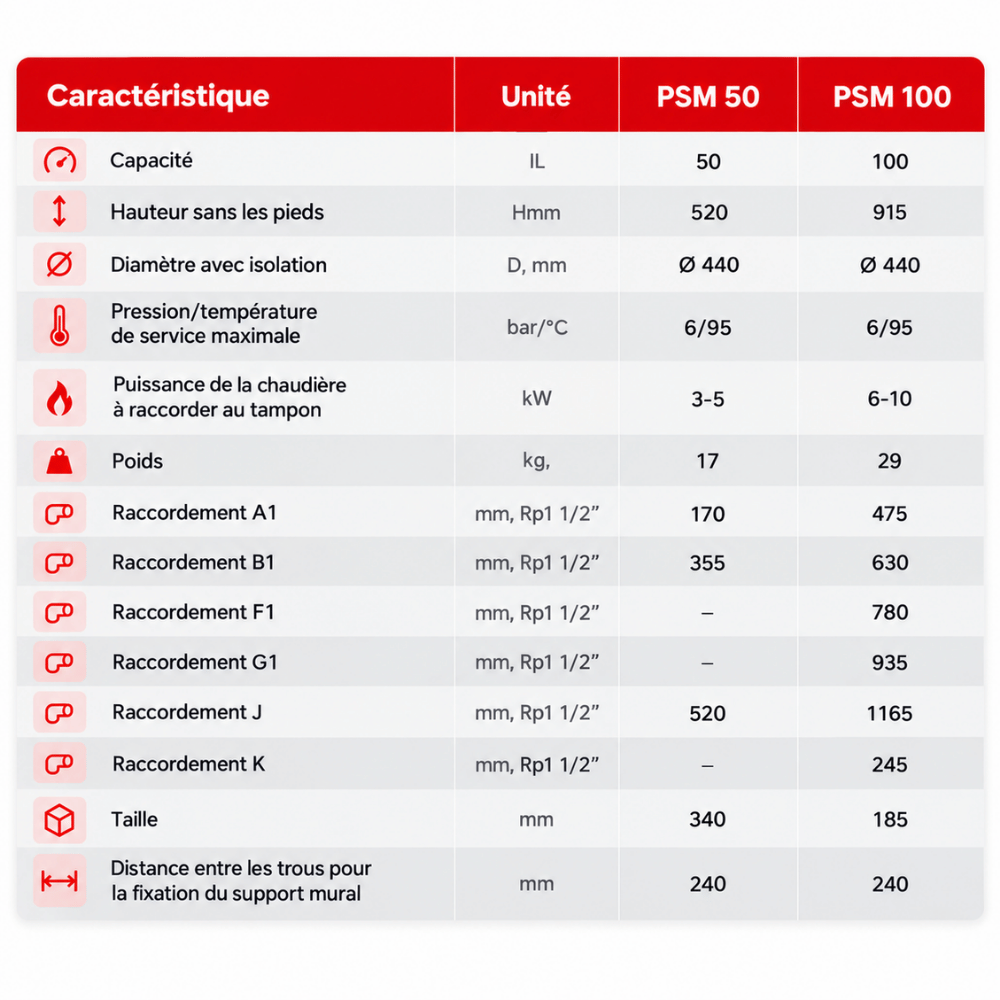

Caractéristiques techniques

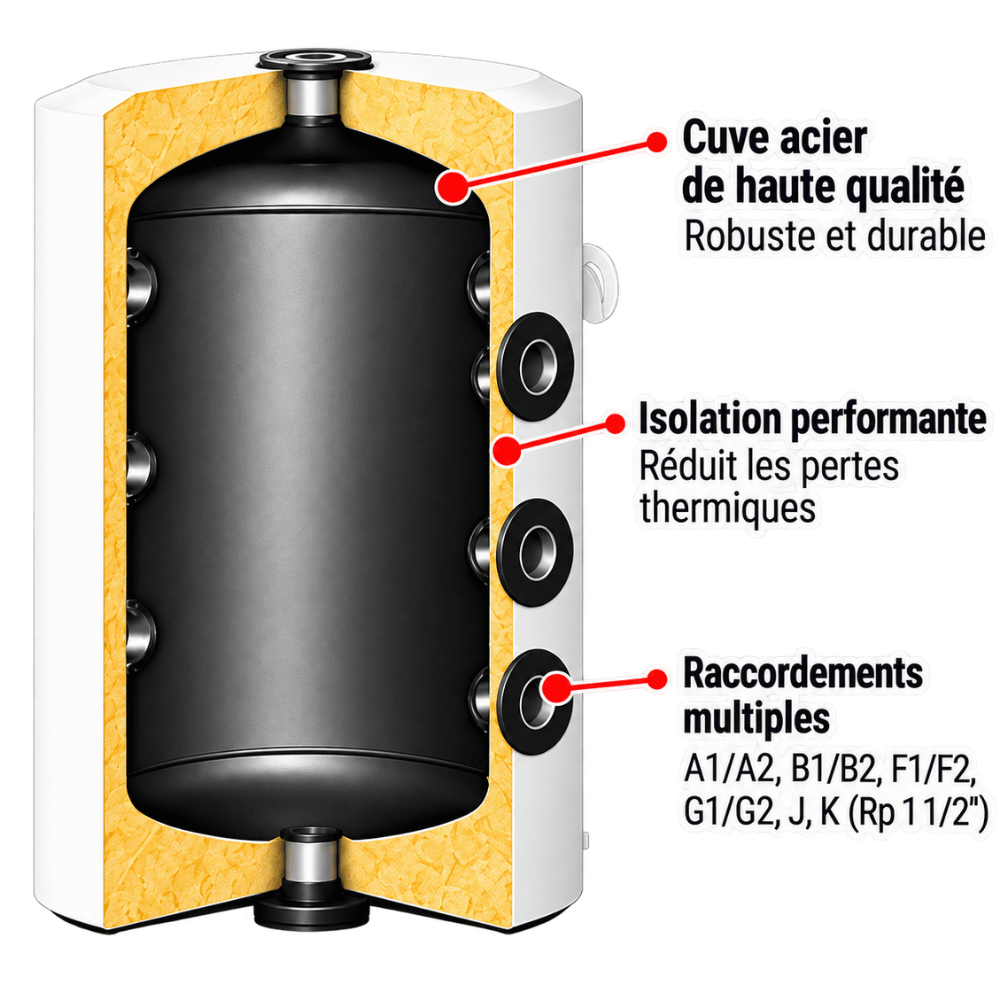

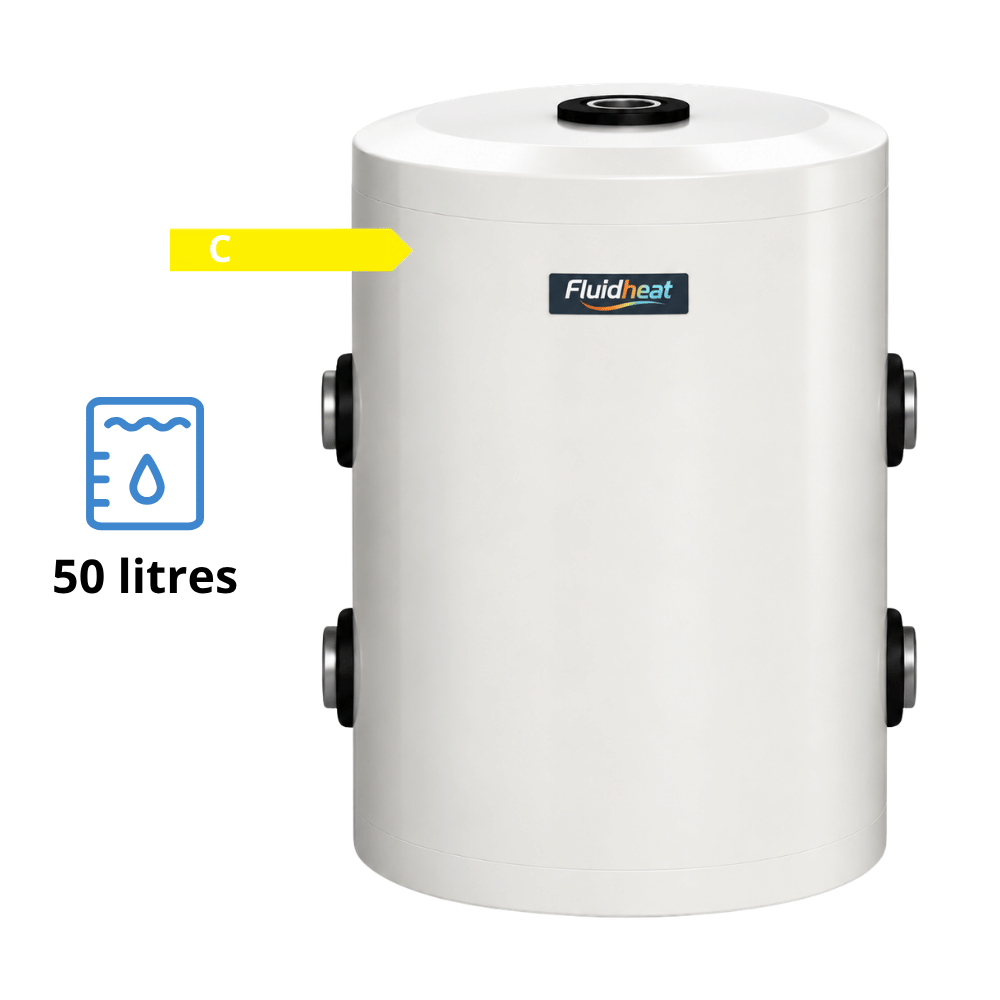

Bouteille de mélange Fluidheat 50 L

• Capacité : 50 litres
• Utilisation : pompe à chaleur, chauffage, circuit chaud ou froid

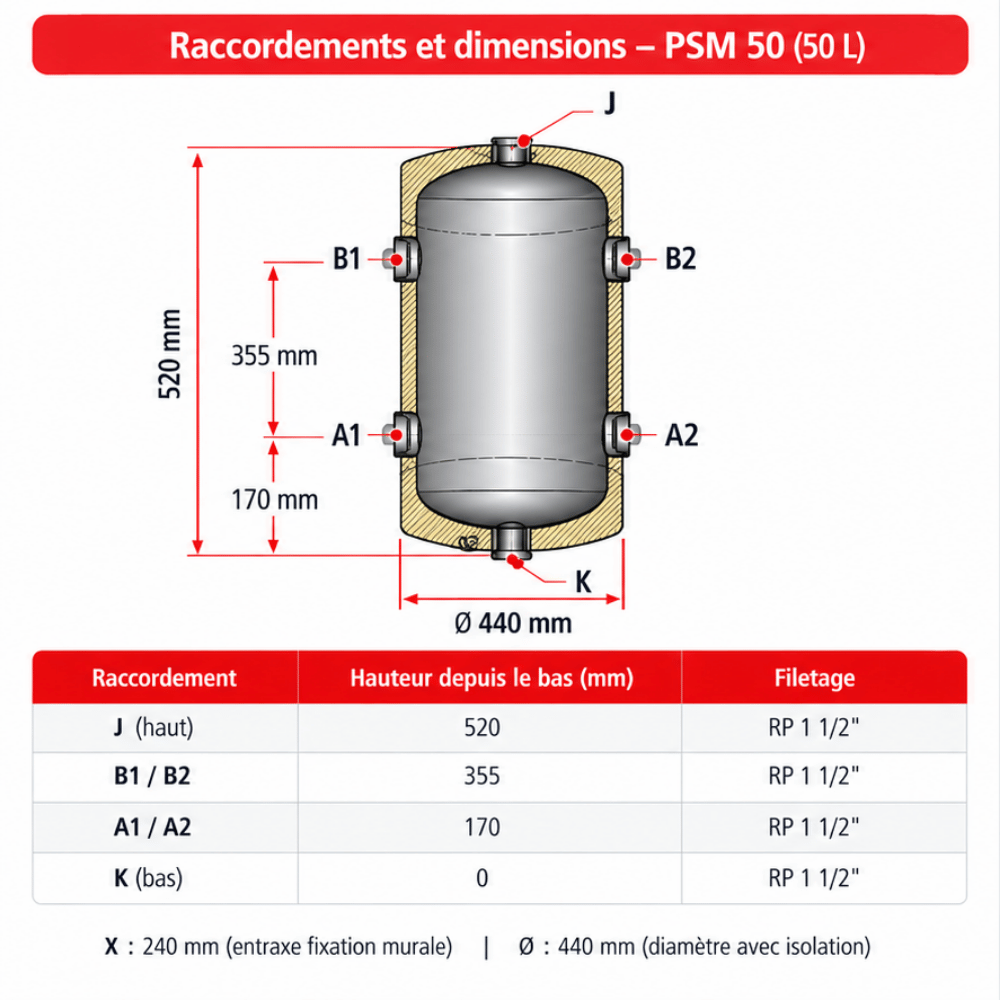

• Hauteur : 520 mm
• Diamètre avec isolation : 440 mm
• Pression de service maximale : 6 bar
• Température maximale : 95 °C
• Poids : 17 kg
• Raccordements : Rp 1"1/2
• Installation : murale
• Classe énergétique : C
• Cuve : acier S235JR

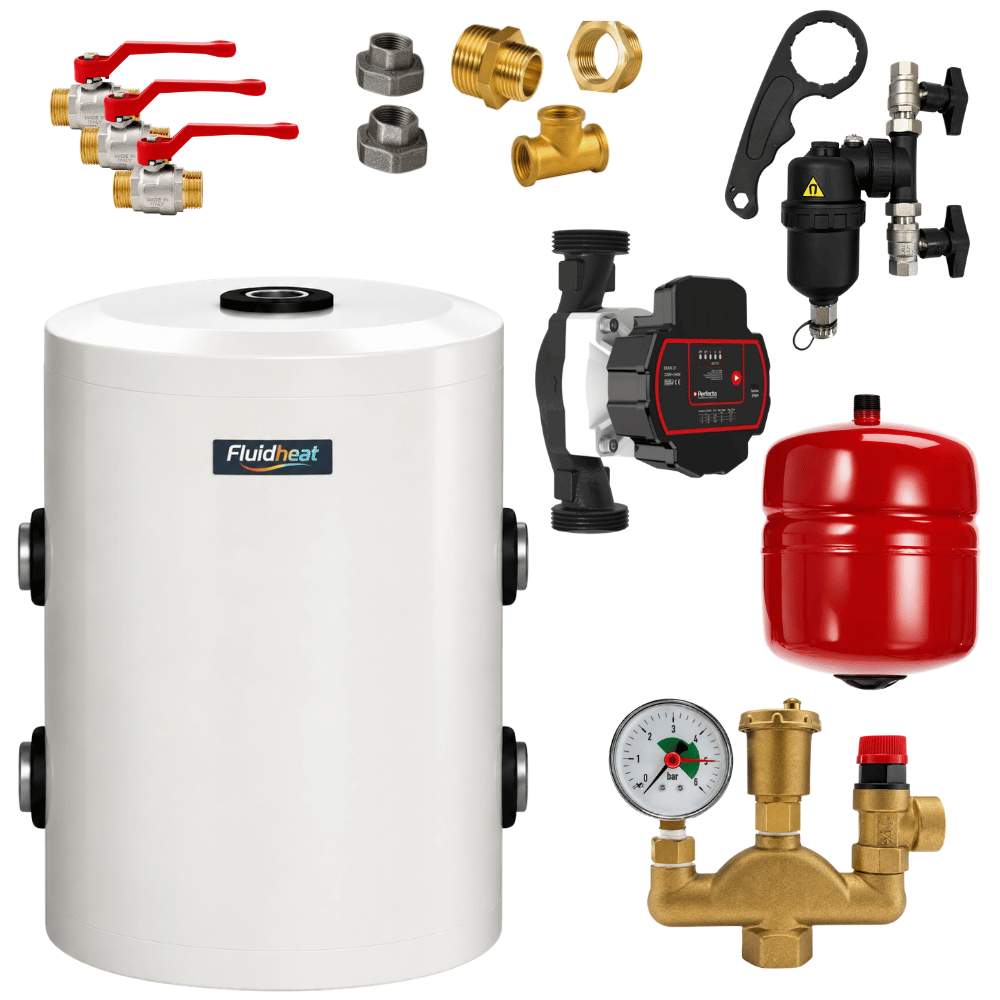

Composition du pack

• 1 bouteille de mélange Fluidheat 50 L
• 1 ensemble Fluidheat avec purgeur automatique, manomètre et soupape 3 bar
• 1 filtre séparateur de boues magnétique Fluidheat 3/4"
• 1 vase d’expansion chauffage Fluidheat 12 L
• 1 circulateur électronique Perfecta DEBE Core2 25U-8-180
• 3 vannes à boisseau sphérique mâle/mâle 1"
• 1 té laiton Thermador 1" FFF
• 1 réduction laiton Thermador 1" M - 3/4" F
• 1 mamelon réduit laiton Thermador 1" M - 3/4" M
• 1 jeu de 2 raccords circulateur 1"1/2 F - 1" F

Filtre séparateur de boues Fluidheat

• Raccordement : 3/4"
• Débit maximal : 30 l/min
• Pression maximale : 6 bar
• Filtration : aimant + tamis
• Vanne de vidange intégrée

Vase d’expansion Fluidheat

• Capacité : 12 litres
• Température de service : -10 à +99 °C
• Membrane fixe : caoutchouc SBR
• Application : chauffage et climatisation
• Homologation : CE

Circulateur Perfecta DEBE Core2 25U-8-180

• Raccordement : 1"1/2
• Entraxe : 180 mm
• EEI : ≤ 0,21
• Température du liquide : 2 à 110 °C
• Pression maximale du système : 10 bar
• Alimentation : 220-240 V / 50 Hz
• Indice de protection : IP44
• Modes : vitesse constante / régulation / automatique

Ensemble de sécurité Fluidheat

• Raccordement principal : 1"
• Soupape de sécurité : 3 bar
• Purgeur d’air : automatique
• Manomètre : intégré
• Sortie soupape : 3/4"
• Température de fonctionnement : -10 à +99 °C
