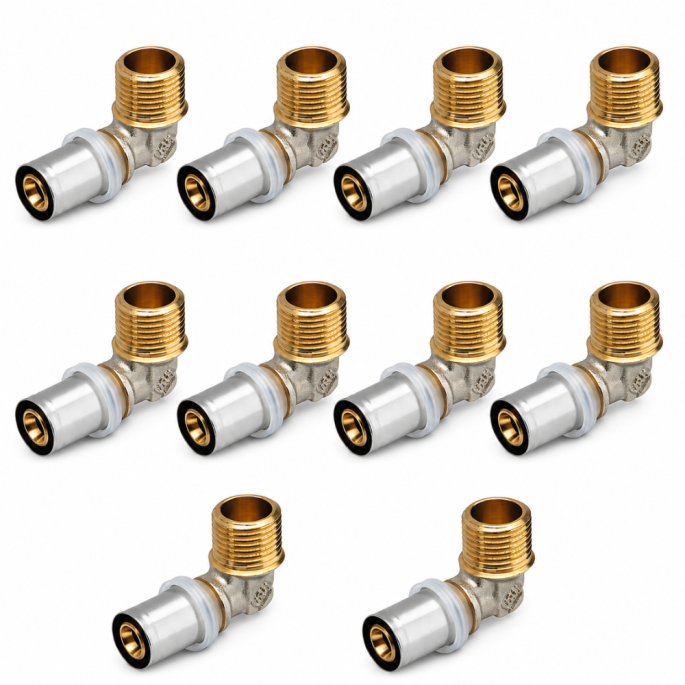

Lot de 10 raccords coudés 3/4 M20 multicouche profil TH-H-U-B-F à sertir RBM

Le Lot de 10 raccords coudés 3/4 M20 multicouche à sertir de RBM est un élément essentiel pour tout projet de plomberie, offrant une solution efficace et durable pour le raccordement de tubes en polyéthylène multicouche. Conçu pour répondre aux exigences les plus strictes, ce raccord se distingue par sa facilité d'installation et sa robustesse.

Matériaux

Le corps de ce raccord est un laiton nickelé, un matériau reconnu pour sa résistance à la corrosion et sa longévité. Ce choix de matériau assure également une excellente conductivité thermique, ce qui le rend idéal pour la distribution d’eau chaude et froide.

Dimensions et compatibilité

Ce raccord présente des dimensions de 3/4" M20, ce qui le rend compatible avec une large gamme d'installations. il est compatible avec les profils TH-H-U-B-F, garantissant ainsi une intégration facile dans vos systèmes existants.

Températures et pressions optimales

Il supporte une température d'exercice maximale de + 95°C et une pression d'exercice maximale de 10 bars (1000 kPa), ce qui en fait un choix fiable pour des applications variées tant dans le cadre domestique qu'industriel.

Applications

Les raccords à sertir RBM sont utilisés dans la réalisation d'installations de distribution d'eau froide et chaude, à usages sanitaires ou de chauffage.

Installation et montage

L’assemblage est rapide et propre grâce à l’absence totale de matériaux d’étanchéité, pâtes et liquides lubrifiants. L'étanchéité mécanique s’obtient par déformation de la douille en laiton ou acier inoxydable par pressage avec l’outil prévu. La pression d’extraction dépasse largement la pression d’exercice du tube multicouche. La calotte isolante est transparente et permet de s'assurer de l'insertion correcte du tube dans le raccord.

• Remarque : Pour un assemblage correct, le tube doit être inséré jusqu’au contact de la calotte isolante.

La marque RBM

Renommée pour son expertise en matière de raccords, RBM, la marque derrière ce produit est synonyme de qualité et de fiabilité.

Caractéristiques techniques

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d’étanchéité : EPDM PEROX
• Douille serre-tube : Acier inoxydable
• Calotte diélectrique de serrage : PE
• Compatible avec tube en polyéthylène multicouche RBM Tita-fix.

Schéma de composition du raccord à sertir

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
