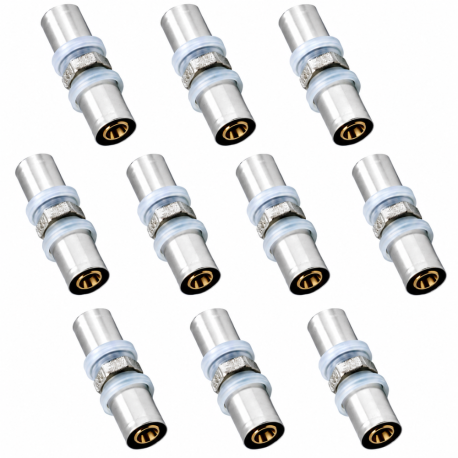

Lot de 10 Manchons égaux D16 multicouche à sertir profil TH-H-U-B-F RBM

Le lot de 10 manchons égaux D16 multicouche à sertir de RBM est conçu pour répondre aux besoins des installations de plomberie modernes et se distingue par sa capacité à assurer une distribution fiable de l’eau froide et chaude. Grâce à des matériaux de qualité et une conception soignée, il s’adapte parfaitement aux environnements exigeants, qu’il s’agisse d’applications sanitaires ou de chauffage.

Une conception adaptée

Proposé en lot de 10 avec un diamètre de 16 mm, ce manchon s’intègre facilement à diverses configurations de tuyauterie. Fabriqué en laiton nickelé, il offre une résistance accrue à la corrosion pour une utilisation prolongée. La douille en acier inoxydable ajoute une solidité supplémentaire, garantissant une robustesse optimale.

Compatibilité avec le système RBM

Ce manchon multicouche s’associe parfaitement avec les tubes en polyéthylène multicouche RBM Tita-fix.

Installation simplifiée et sécurisée

L’utilisation des raccords à sertir simplifie considérablement le montage. L’assemblage est rapide et ne nécessite aucun matériau d’étanchéité supplémentaire comme des pâtes ou des lubrifiants. L’étanchéité est assurée par la déformation mécanique de la douille en acier inoxydable à l’aide d’un outil de pressage. Cette méthode garantit une pression d’extraction nettement supérieure à la pression maximale d’exercice du tube. la calotte isolante transparente permet de vérifier facilement la bonne insertion du tube dans le raccord.

• Astuce : Pour un montage optimal, insérez le tube jusqu’à ce qu’il touche la calotte isolante.

La marque RBM

RBM, marque de référence dans le domaine de la plomberie, s’engage à offrir des produits fiables et conformes aux attentes des professionnels. Ce manchon témoigne du savoir-faire de la marque et de son exigence en matière de performance et de durabilité.

Caractéristiques techniques

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d’étanchéité : EPDM PEROX
• Douille serre-tube : Acier inoxydable
• Calotte diélectrique de serrage : PE
• Température d’exercice max. : + 95°C
• Pression d'exercice max. : 10 bars (1000 kPa)

Schéma de composition du raccord à sertir

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
