Raccord multicouche fixe RBM

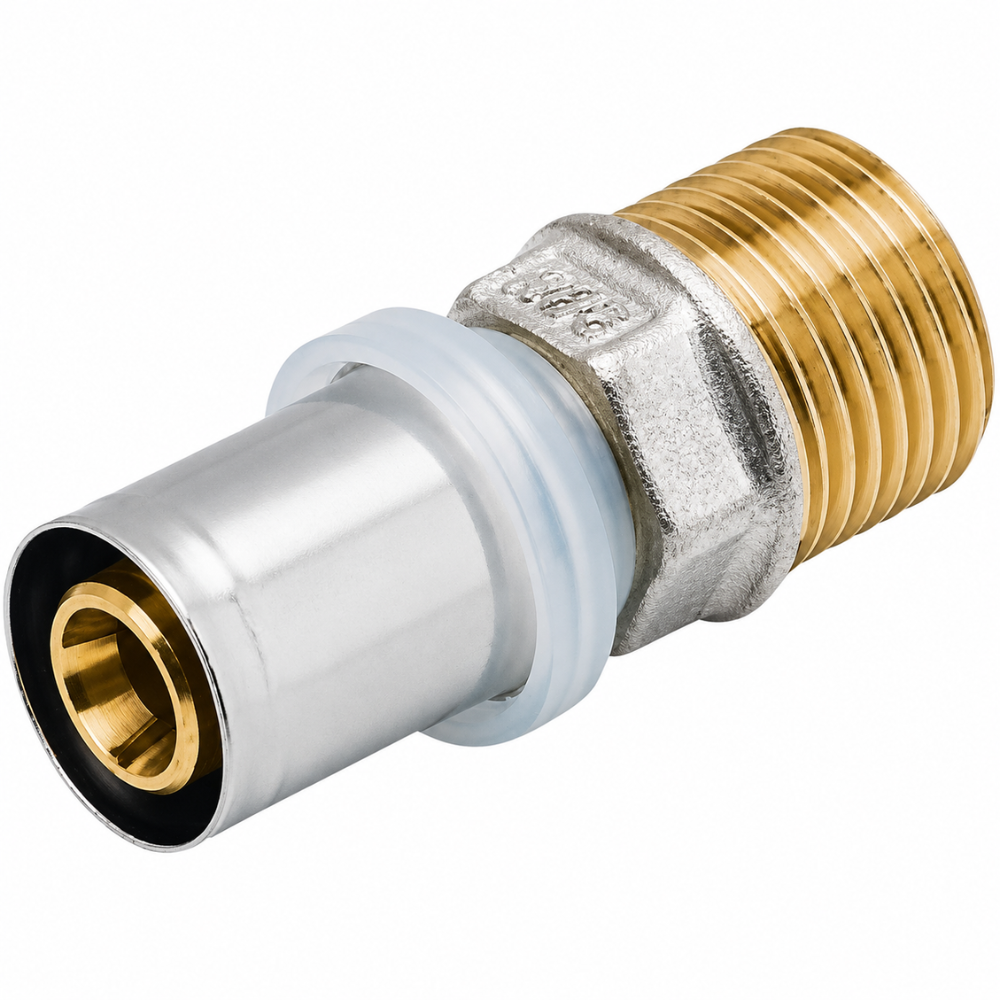

Le raccord multicouche fixe de RBM est une solution conçue pour répondre aux exigences des réseaux de plomberie actuels, qu’ils transportent de l’eau chaude, froide ou alimentent des circuits de chauffage. Sa conception robuste et l’usage de matériaux techniques assurent une jonction fiable, même dans des environnements exigeants.

Matériaux de qualité et dimensions variées

Disponible en plusieurs combinaisons de diamètres : 1/2"M 16, 1/2"M 20, 3/4"M 20 et 3/8"M 16, ce raccord s’intègre facilement aux configurations courantes en tuyauterie multicouche. Fabriqué en laiton nickelé, il bénéficie d’une excellente protection contre la corrosion, tandis que sa douille serre-tube en acier inoxydable offre une grande solidité mécanique au montage.

Compatibilité avec les tubes Tita-Fix de RBM

Conçu pour s’intégrer parfaitement aux tubes multicouches RBM Tita-Fix, ce raccord fixe assure une cohérence hydraulique dans tout le système, garantissant des performances constantes et une longévité accrue.

Une installation rapide et sécurisée

Avec sa technologie de sertissage mécanique, l’installation est simple, propre et rapide, sans recours à des produits d’étanchéité ou à des lubrifiants. La fixation est solidement assurée par la pression exercée sur la douille, bien au-delà des normes de pression habituelles. La calotte isolante transparente permet de contrôler visuellement l’insertion correcte du tube pour une pose parfaitement sécurisée.

• Conseil d'installation : pour garantir une connexion optimale, insérez le tube jusqu’au contact avec la calotte isolante.

RBM : une référence dans le domaine de la plomberie

Spécialiste reconnu pour ses solutions techniques innovantes, RBM propose des composants fiables, robustes et faciles à poser. Ce raccord fixe témoigne du savoir-faire de la marque, au service des professionnels soucieux de qualité et de sécurité.

Caractéristiques techniques

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d’étanchéité : EPDM PEROX
• Douille serre-tube : Acier inoxydable
• Calotte diélectrique de serrage : PE
• Température d’exercice maximale : + 95°C
• Pression d'exercice maximale : 10 bars (1000 kPa)
• Compatible avec de nombreux profiles de pinces : TH-H-U-B-F

Schéma de composition du raccord à sertir

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). Remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'utilisation d'un lubrifiant différent abîme les joints.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
