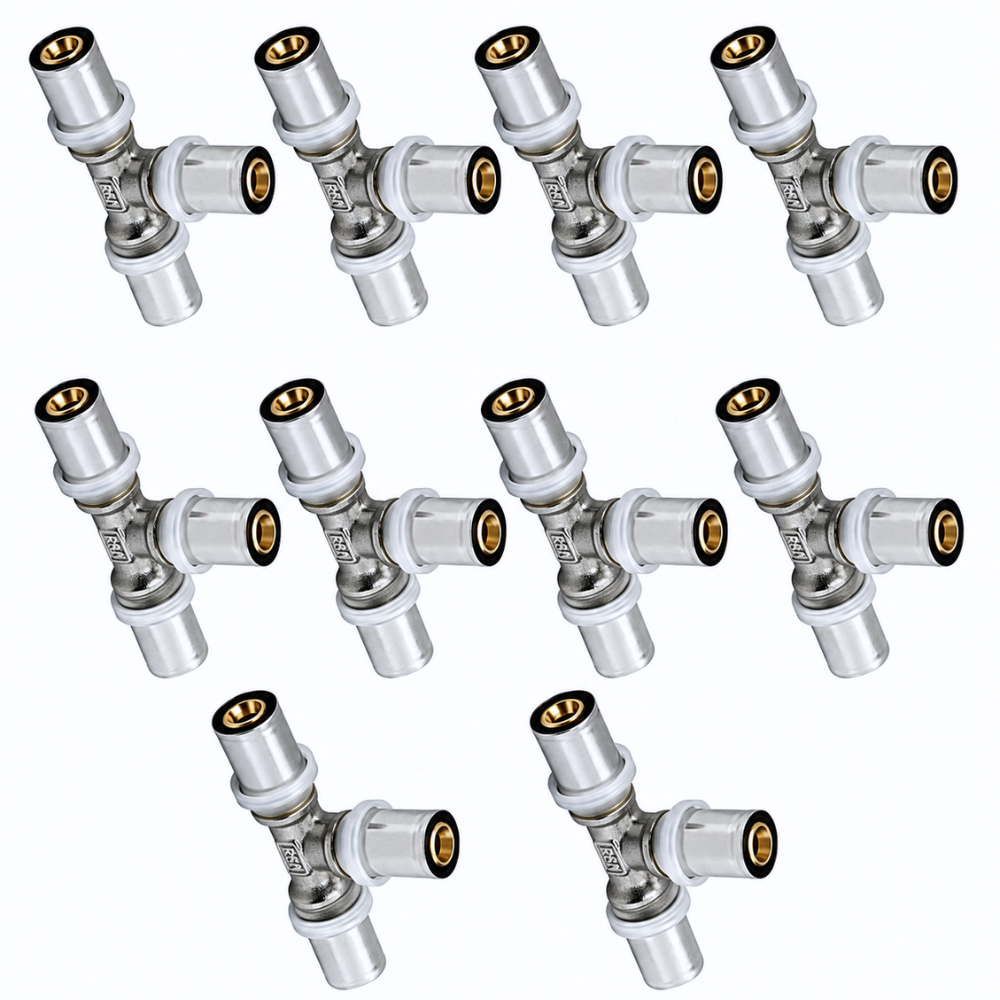

Lot de 10 Té égal Diamètre 16 multicouche profil TH-H-U-B-F à sertir RBM

 Lot de 10 Té égal D 16 multicouche à sertir RBM profil TH-H-U-B-F Agrandir l'image
 Lot de 10 Té égal D 16 multicouche à sertir RBM profil TH-H-U-B-F
  •  Lot de 10 Té égal D 16 multicouche à sertir RBM profil TH-H-U-B-F
  •  Lot de 10 Té égal D 16 multicouche à sertir RBM profil TH-H-U-B-F

58€30 TTC

mascotte esc

10x31000715 En stock

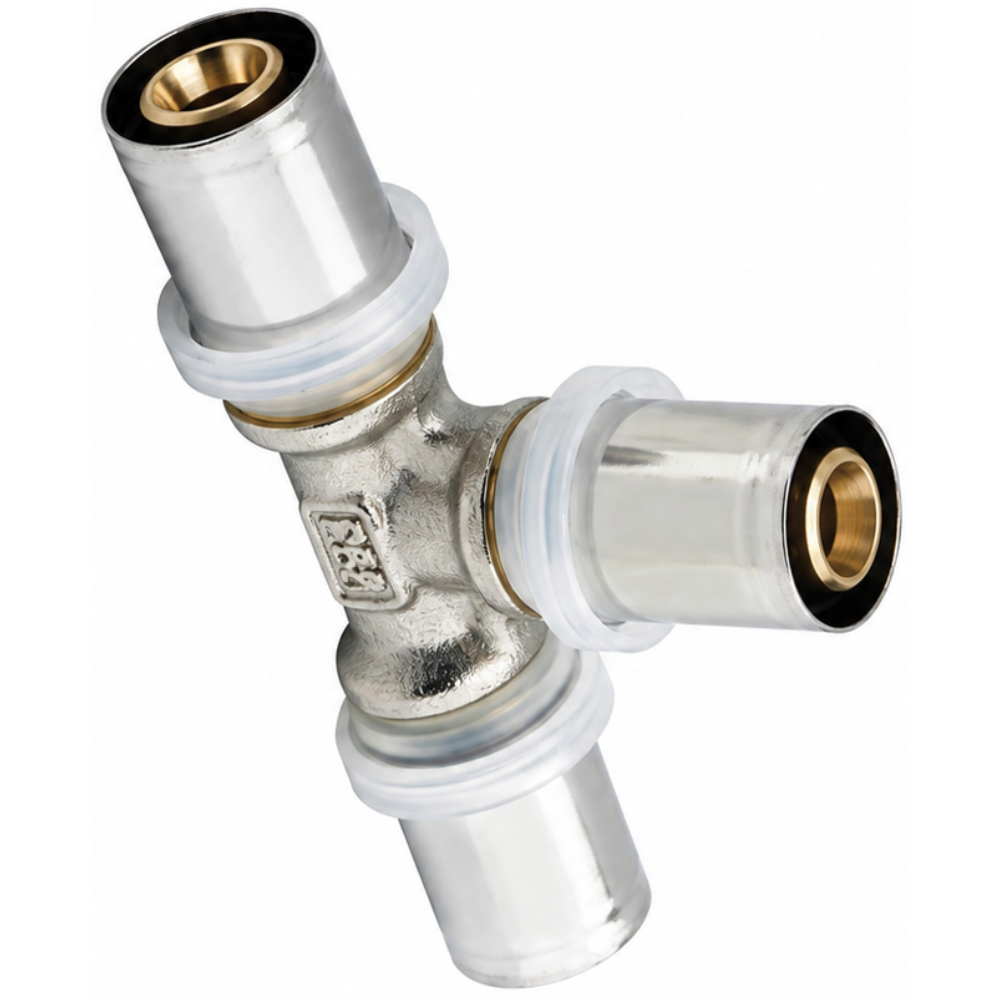

Le lot de 10 Té égal Diamètre 16 multicouche profil TH-H-U-B-F à sertir RBM est conçu pour une distribution efficace d'eau froide et chaude. Sa conception en laiton nickelé assure durabilité et performance.

  • Lot de 10
  • Diamètre : 16 mm
  • À sertir
  • Corps en Laiton Nickelé
  • Compatible avec de nombreux profiles de pinces : TH-H-U-B-F
  • Douille serre-tube en Acier Inoxydable
  • Température d’exercice max. : + 95°C
  • Pression d'exercice max. : 10 bars (1000 kPa)
  • Joints d’étanchéité : EPDM PEROX
  • Calotte diélectrique de serrage : PE

Plus de détails

Un doute sur la compatibilité ? Besoin d'une information ?

Nos conseillers techniques sont là pour vous répondre !


Contacter nos experts
9 pts

Gagnez 9 points de fidélité
Soit 0,87

Utilisable sous forme de bon de réduction sur votre prochaine commande.

Pour convertir vos points en bon de réduction, utilisez l'onglet dédié dans votre espace "Mon compte". Voir nos CGV en bas de page.

1.8
Fermer

Vous souhaitez comparer avec d'autres produits similaires ?
Visitez notre sélection de raccord multicouche

Description

Le lot de 10 Té égal multicouche à sertir de RBM est un élément essentiel pour assurer une connexion efficace dans vos systèmes de distribution d'eau, tant froide que chaude. Conçu avec des matériaux de haute qualité et conforme à des normes strictes, ce produit se distingue par sa robustesse, sa facilité d'installation et ses performances élevées.

Dimensions et matériaux

Le Té multicouche égal possède un diamètre de 16 mm, ce qui le rend adapté pour la plupart des applications de plomberie domestique et industrielle. Fabriqué en laiton nickelé, ce composant offre une excellente résistance à la corrosion, garantissant ainsi sa durabilité et son efficacité sur le long terme.

Compatibilité

Les raccords à sertir RBM sont conçus pour se connecter au tube multicouche en polyéthylène RBM Tita-fix.

Installation

L’utilisation des raccords à sertir simplifie les opérations de raccordement du tube multicouche. L’assemblage est rapide et propre grâce à l’absence totale de matériaux d’étanchéité, pâtes et liquides lubrifiants. L'étanchéité mécanique s’obtient par déformation de la douille en acier inoxydable par pressage avec l’outil prévu. La pression d’extraction dépasse largement la pression d’exercice du tube multicouche. La calotte isolante est transparente et permet de s'assurer de l'insertion correcte du tube dans le raccord.

  • Remarque : Pour un assemblage correct, le tube doit être inséré jusqu’au contact de la calotte isolante.

La marque RBM

La marque RBM, qui distribue le té multicouche égal est reconnue dans le domaine de la plomberie. Elle s'engage à fournir des produits de qualité qui respectent les exigences des professionnels du secteur, ce qui témoigne de son savoir-faire et de son sérieux.

Caractéristiques techniques

  • Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
  • Joints d’étanchéité : EPDM PEROX
  • Calotte diélectrique de serrage : PE
  • Température d’exercice max. : + 95°C
  • Pression d'exercice max. : 10 bars (1000 kPa)

Schéma de composition du raccord

Comment monter son raccord à sertir pout tube multicouche ?

  • Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

  • Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

  • Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

  • Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

  • TH-H-U-B pour mesure diamètre 14x2
  • TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
  • TH-H-B pour mesures diamètre 26x3
  • TH-H pour mesures diamètre 32x3
  • TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5

Caractéristiques

Matière :Laiton
Type de produit
Diamètre d'entrée16
Diamètre de sortie16
Type de tubeMulticouche
