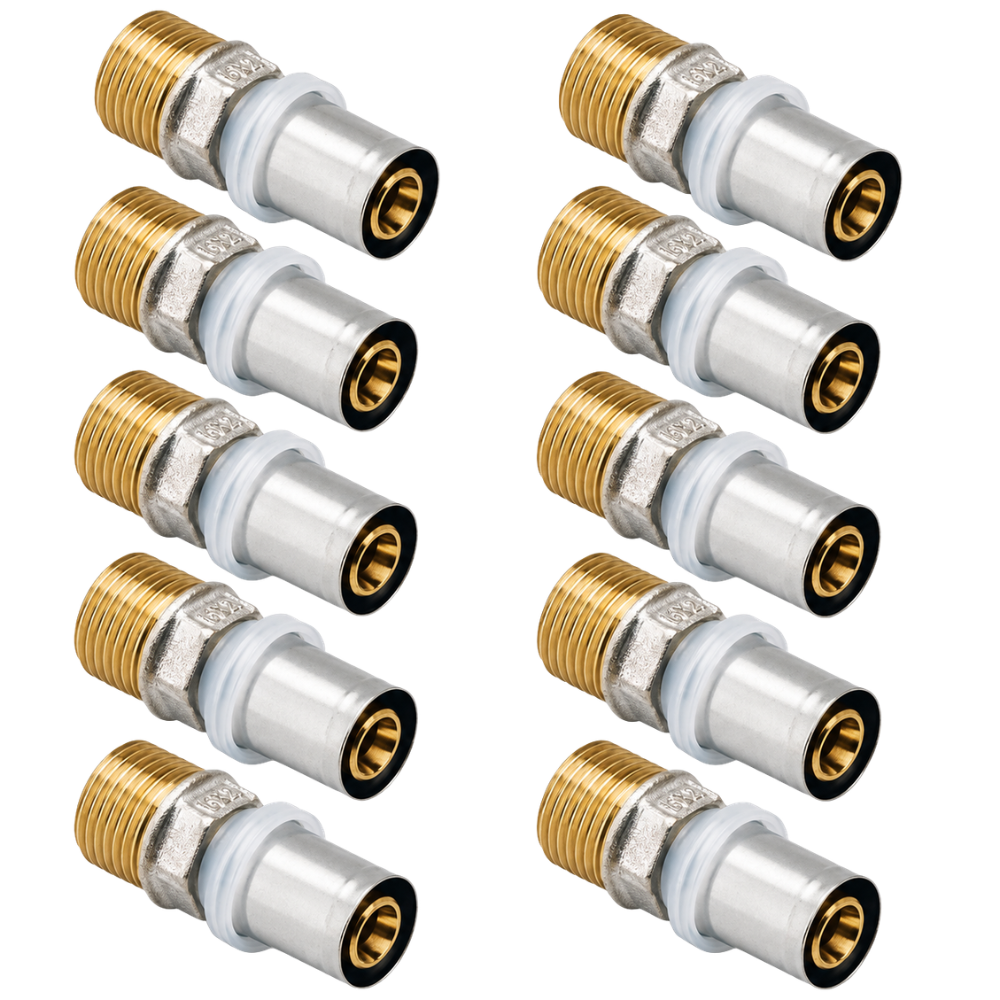

Lot de 10 Raccords Multicouche à sertir Mâle RBM profil TH-H-U-B-F

Les raccords à sertir RBM permettent de raccorder le tube en polyéthylène multicouche RBM Tita-fix. Les raccords à sertir RBM sont utilisés dans la réalisation d'installations de distribution d'eau froide / chaude, à usages sanitaires ou de chauffage.

Les raccords multicouche fixe RBM sont fabriqués dans une gamme étendue de dimensions et de formes ( 1/2" M 16 et M 20 , 3/4" M 20 et 3/8" M 16 ) pour répondre à tout type d'exigence.

L’utilisation des raccords à sertir simplifie significativement les opérations de raccordement du tube multicouche. L’assemblage est rapide et propre grâce à l’absence totale de matériaux d’étanchéité, pâtes et liquides lubrifiants. L'étanchéité mécanique s’obtient par déformation de la douille en laiton ou acier inoxydable par pressage avec l’outil prévu. La pression d’extraction dépasse largement la pression d’exercice du tube multicouche. La calotte isolante est transparente et permet de s'assurer de l'insertion correcte du tube dans le raccord.

Remarque : Pour un assemblage correct, le tube doit être inséré jusqu’au contact de la calotte isolante.

Référence RBM :

• 1/2" Mâle 16 : 673.16.20
• 3/8" Mâle 16 : 673.16.10
• 1/2" Mâle 20 : 673.20.20
• 3/4" Mâle 20 : 673.20.30

Caractéristiques :

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d’étanchéité : EPDM PEROX
• Douille serre-tube : Acier inoxydable
• Calotte diélectrique de serrage : PE
• Température d’exercice max. : + 95°C
• Pression d'exercice max. : 10 bars (1000 kPa)

Schéma de composition du raccord à sertir :

Comment monter son raccord à sertir pout tube multicouche :

- Etape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

- Etape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

- Etape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

- Etape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
