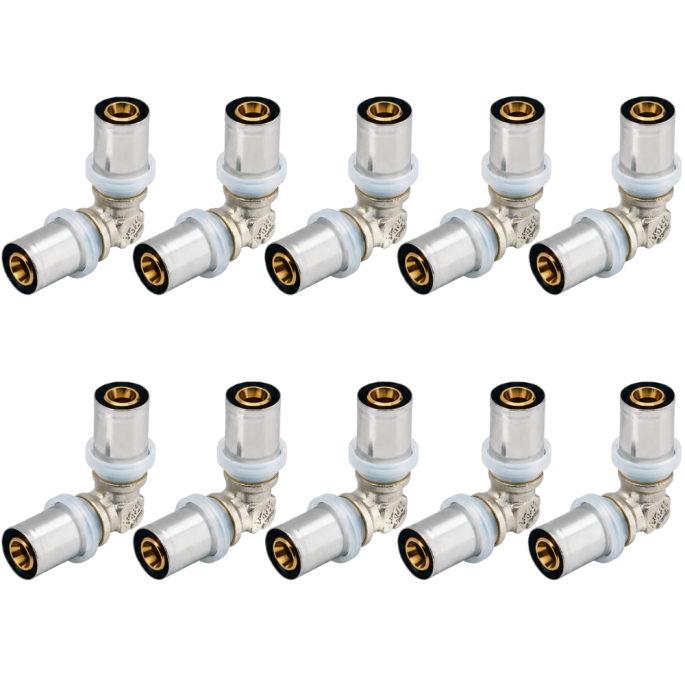

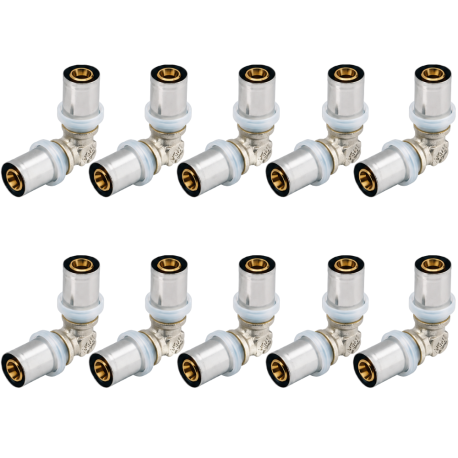

Lot de 10 Coudes 90° multicouche à sertir D16 profil TH-H-U-B-F - RBM

Le lot de 10 coudes 90° multicouche à sertir D16 profil TH-H-U-B-F de RBM est un composant essentiel pour garantir des installations de plomberie fiables et durables. Ce produit bénéficie d'une conception soignée et de matériaux de qualité, adaptés à une large gamme d'applications.

Matériaux de fabrication

Le corps du coude est en laiton nickelé (CW 617N UNI EN 12165), assurant une résistance optimale à la corrosion et une excellente durabilité. Les joints d'étanchéité en EPDM PEROX garantissent une étanchéité parfaite, même dans des conditions d'utilisation variées. Quant à la douille serre-tube en acier inoxydable, elle renforce la robustesse de l'assemblage.

Dimensions et configurations

Avec un diamètre de 16 mm, ce coude peut s'intégrer aisément dans diverses installations domestiques et industrielles. Il présente un profil de sertissage TH-H-U-B-F, compatible avec plusieurs systèmes de sertissage, offrant ainsi une flexibilité d'utilisation.

Températures et pressions maximales

Le coude est conçu pour résister à des températures d'exercice maximales de +95°C et à une pression d'exercice maximum de 10 bars (1000 kPa). Ces caractéristiques le rendent adapté à la distribution d'eau chaude et froide, ainsi qu'aux systèmes sanitaires et de chauffage.

Installation et montage

L’utilisation des raccords à sertir simplifie significativement les opérations de raccordement du tube multicouche. L’assemblage est rapide et propre grâce à l’absence totale de matériaux d’étanchéité, pâtes et liquides lubrifiants. L'étanchéité mécanique s’obtient par déformation de la douille en laiton ou acier inoxydable par pressage avec l’outil prévu. La pression d’extraction dépasse largement la pression d’exercice du tube multicouche. La calotte isolante est transparente et permet de s'assurer de l'insertion correcte du tube dans le raccord.

• Remarque : Pour un assemblage correct, le tube doit être inséré jusqu’au contact de la calotte isolante.

La marque RBM

RBM est un fabricant reconnu pour son engagement envers la qualité et l'innovation dans le domaine de la plomberie. Le Coude à 90° multicouche à sertir est un reflet de ce savoir-faire, offrant une gamme de solutions fiables et durables pour vos projets.

Caractéristiques techniques

• Calotte diélectrique de serrage : PE
• Les raccords à sertir RBM permettent de raccorder le tube en polyéthylène multicouche RBM Tita-fix.

Schéma de composition du raccord

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
