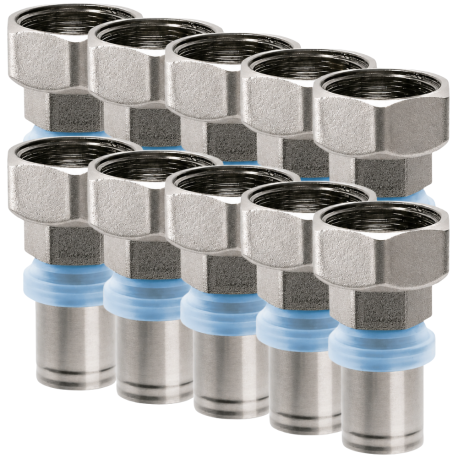

Lot de 10 Raccords Multicouche à sertir Femelle RBM profil TH-H-U-B-F

Les raccords à sertir RBM sont conçus pour connecter le tube en polyéthylène multicouche RBM Tita-fix, utilisés dans les installations de distribution d'eau froide/chaude, à des fins sanitaires ou de chauffage.

Disponibles dans diverses dimensions et formes (1/2", 3/4", 3/8" Femelle 16 et 3/4" Femelle 20), les raccords multicouches écrou RBM répondent à une large gamme d'exigences.

L'utilisation de ces raccords simplifie considérablement les opérations de connexion des tubes multicouches. L'assemblage est rapide et propre, sans nécessiter de matériaux d'étanchéité, de pâtes ou de lubrifiants liquides. L'étanchéité mécanique est assurée par la déformation de la douille en laiton ou en acier inoxydable lorsqu'elle est pressée à l'aide de l'outil approprié. La pression d'extraction dépasse largement la pression de fonctionnement du tube multicouche. De plus, la calotte isolante transparente permet de vérifier l'insertion correcte du tube dans le raccord.

Il est important de noter que pour un assemblage correct, le tube doit être inséré jusqu'à ce qu'il entre en contact avec la calotte isolante.

Voici les références RBM disponibles :

• 1/2" Femelle 16 : 812.16.20
• 3/8" Femelle 16 : 812.16.10
• 3/4" Femelle 16 : 812.16.30
• 3/4" Femelle 20 : 812.20.30

Caractéristiques :

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d'étanchéité : EPDM PEROX
• Douille serre-tube : Acier inoxydable
• Calotte diélectrique de serrage : PE
• Température d'exercice maximale : + 95°C
• Pression de fonctionnement maximale : 10 bars (1000 kPa)

Schéma de composition du raccord à sertir :

Comment monter son raccord à sertir pout tube multicouche :

- Etape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

- Etape 2 :

Insérez l'outil de calibrage et d'évasement dans le tube, en le tournant dans le sens des aiguilles d'une montre jusqu'à ce que le tube soit calibré et évasé à la fois à l'intérieur et à l'extérieur. Cette procédure peut être effectuée manuellement (comme illustré en haut à gauche) ou à l'aide d'une perceuse-visseuse (comme montré en haut à droite). Il est important de noter que le chanfrein interne est conçu de sorte que, lors de l'insertion du tube, il n'endommage pas les joints toriques assurant l'étanchéité.

- Etape 3 :

Insérez le tube dans le raccord jusqu'à ce qu'il ne puisse aller plus loin. Vous pouvez vérifier cette étape à l'aide de la bague transparente illustrée dans la figure à côté. Pour faciliter l'insertion du tube, il est recommandé d'appliquer un lubrifiant comme de l'eau ou de l'huile de silicone à l'intérieur du tube. Dans le cas d'usages sanitaires pour les tuyaux et raccords, veillez à ce que l'huile de silicone soit appropriée pour le contact alimentaire (conforme aux normes ACS, WRAS, etc.).

Note importante : L'EMPLOI DE LUBRIFIANTS NON ADAPTÉS PEUT ENDOMMAGER LES JOINTS.

- Etape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
