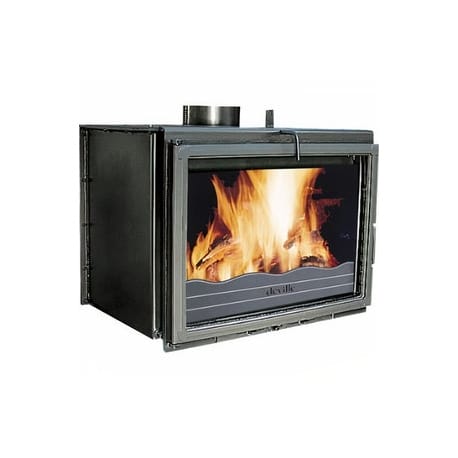

Foyer insert EAU Chorus 70 HYDRO Deville C07910.PT06-A

 Foyer insert EAU Chorus 70 HYDRO Deville C07910.PT06-A

Performances :

• Puissance nominale : 14 kW
• Puissance sur l'eau : 9,5 kW
• Volume de chauffe corrigé : 475 m³
• Rendement : 76,9 %
• Emissions de CO (13 % O2) : 0,27 %

Points forts :

• Raccordement sur circuit de chauffage central
• Echangeur combiné lame d'eau + tube
• Soupape de sécurité
• Soupape de décharge thermique
• Clapet de buse

Schéma d’installation et fonctions du Chorus 70 Vouziers :

1 - Vanne d'isolement
2 - Disconnecteur C.A.
3 - Vanne d'isolement
4 - Sécurité thermique alimentation-décharge avec sonde
5 - Circulateur
6 - Purgeur automatique
7 - Soupape de sécurité 3 bars
8 - Soupape de sécurité avec manomètre
9 - Vase d'expansion mini 25L
10 - Vanne d'alimentation générale du circuit
11 - Clapet anti-retour

C'est un foyer fermé qui a une double fonction :
- chauffer l'air ambiant de l'habitation,
- chauffer l'eau du système de chauffage de votre maison en le raccordant
sur votre chauffage central existant.
Cette fonction est assurée par un échangeur composé de deux cuves
reliées par 15 tubes étirés à chaud sans soudure (technologie éprouvée
des générateurs industriels).
L'appareil ne doit jamais fonctionner sans eau.
