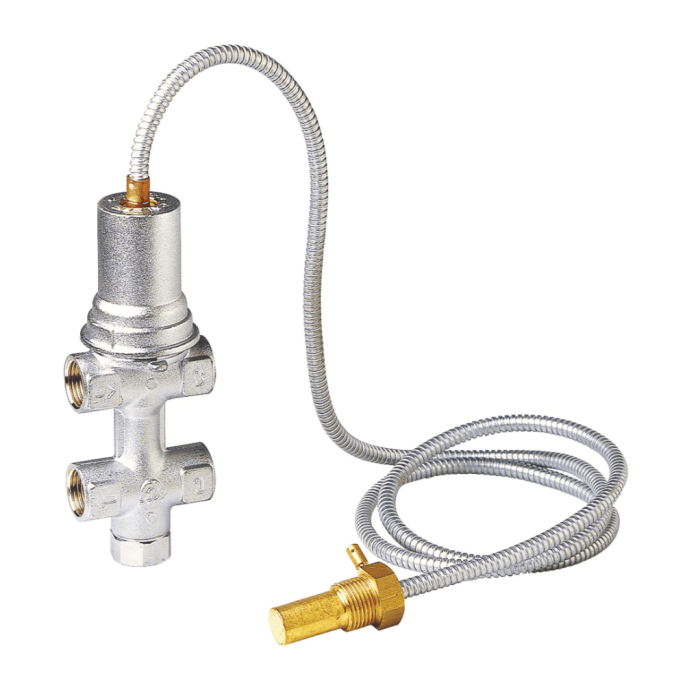

Soupape Thermique de sécurité ST544 Thermador / Caleffi

Principe de fonctionnement

Les soupapes de sécurité thermiques sont utilisées pour la protection des chaudières à combustible solide.

En cas de surchauffe accidentelle, le refroidissement de la chaudière est assuré par l'ouverture de la soupape qui évacue l'eau chaude. La pose d'une soupape de sécurité chauffage reste obligatoire. La régulation de la température de la chaudière ne peut en aucun cas être assurée par la soupape seule.

Matériaux de fabrication

La robustesse de la soupape est assurée par son corps en laiton matricé chromé (EN 12165 CW617N) et son doigt de gant en laiton (EN 12164 CW614N). Le ressort, en inox / acier (EN 10270-1), et les joints en éthylène-propylène / EPDM garantissent durabilité et résistance aux conditions d'utilisation. Ces matériaux assurent également une compatibilité avec les fluides admissibles, notamment l'eau et l'eau glycolée (jusqu'à 30% de glycol).

Caractéristiques fonctionnelles

La soupape ST544 est utilisée sur les chaudières non équipées d'un ballon d'eau chaude ni d'un échangeur.

Quand la température limite est atteinte, la soupape s'ouvre. Elle évacue l'eau chaude qu'elle remplace dans le même temps par une quantité équivalente d'eau froide.

Conseils d'installation

La soupape de sécurité ST544 peut être installée avec ou sans ballon tampon et elle est montable en position horizontale, verticale ou tête en bas. Il est important de respecter une distance maximum d’installation du bulbe de 0,5 m de la chaudière pour une performance optimale.

Caractéristiques techniques

• Température de déclenchement : 100°C (+0°C -5°C)
• Température maxi de fonctionnement : 110°C
• Température ambiante : 6°C mini
• Pressions maxi (arrivée EF et circuit chauffage) : 6 bars
• Débit de décharge sous Dp de 1 bar : 1600 l/h
• Longueur du capillaire : 1300 mm
