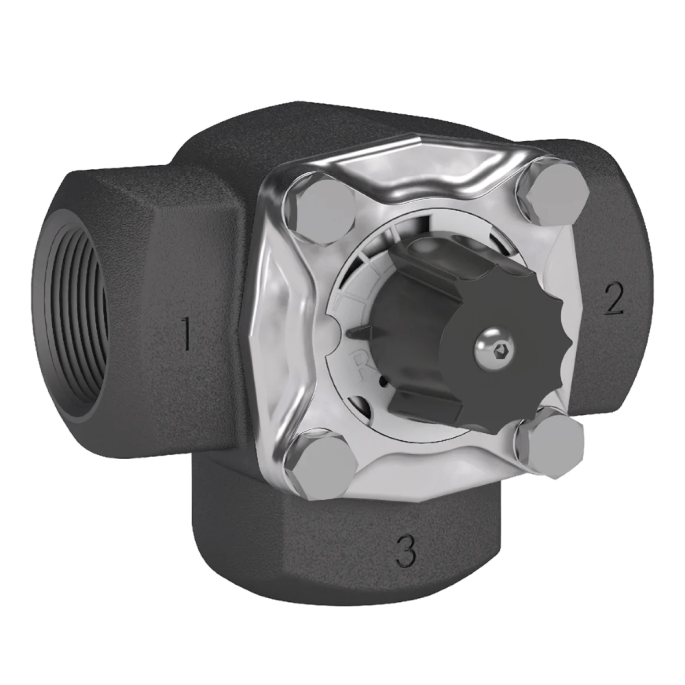

Vanne Mélangeuse à Secteur THERMOMIX en Fonte Thermador

Fonctionnement

Les vannes mélangeuses sont utilisées dans les installations de chauffage pour mixer l'eau chaude venant du générateur (chaudière, capteur solaire, pompe à chaleur ..) et l'eau de retour refroidie.

Ce mélange permet d'obtenir une température optimale pour le logement chauffé.

Les vannes peuvent être manœuvrées manuellement ou être actionnées par un moteur commandé par une régulation. (moteur SME, piloté par le régulation de la chaudière, ou régulation AUTOMIX, complété avec moteur).

Remarque : Pour une installation avec plancher chauffant ou, plus généralement une installation réalisée avec des tubes en matériaux de synthèse : préférer la gamme de vannes mélangeuses en laiton.

Raccordement et compatibilité

Cette vanne est dotée d'un raccordement femelle et est disponible dans différentes tailles : 3/4", 1", 1"1/4, 1"1/2 et 2". Cela lui permet de s'adapter à un large éventail de systèmes de chauffage existants, ce qui simplifie son intégration dans votre installation actuelle.

Installation adaptable

La configuration d'installation de la vanne est flexible, permettant une pose à droite ou à gauche, ce qui facilite son adaptation en fonction des contraintes de l'environnement d'installation. Elle peut être installée aussi bien de manière horizontale que verticale, offrant ainsi une grande polyvalence.

Caractéristiques techniques

• Température maxi. de fonctionnement: 110°C
• Pression maxi. de fonctionnement : 10 bars
• Angle de rotation 90°
• Couple minimum pour les 3 voies : 0,2 Nm
• Couple minimum pour les 4 voies : 0,3 Nm
• Corps de la vanne : Fonte
• Boisseau - papillon : Laiton
• Flasque: Aluminium
• Axe: Laiton
• Joints d'axe: 2 joints toriques EPDM

Conseils d'installation

Pose à droite ou à gauche de la chaudière : Le boisseau tourne sur 360° Le 1/4 de tour est donné par la position du disque rouge avec butées intégrées. Il n'est pas nécessaire de démonter le mécanisme pour pouvoir installer la vanne dans toutes les configurations voulues.
