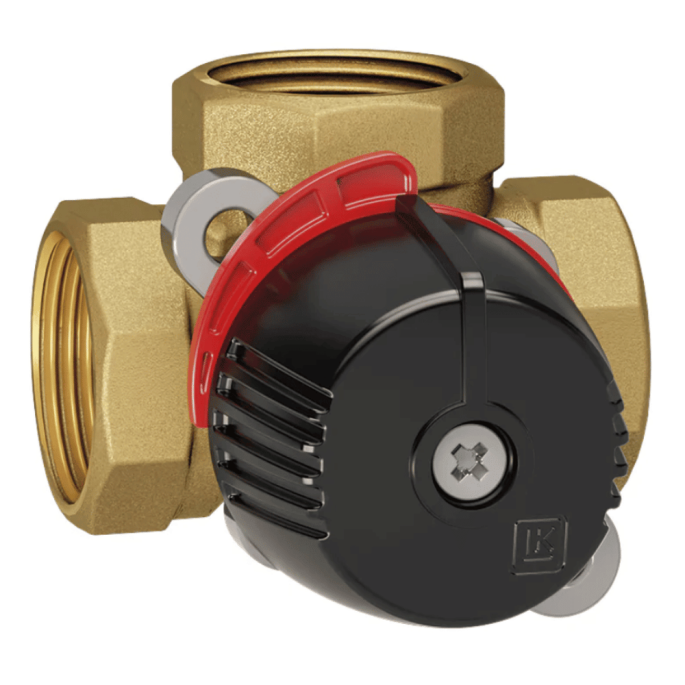

Vanne Mélangeuse à Secteur THERMOMIX 4 Voies Laiton Thermador

Fonctionnement

Les vannes mélangeuses sont utilisées dans les installations de chauffage pour mélanger l'eau chaude venant du générateur (chaudière, capteur solaire, pompe à chaleur ..) et l'eau de retour refroidie. Ce mélange permet d'obtenir une température de confort optimale et de limiter la consommation d'énergie.

Les vannes peuvent être manœuvrées manuellement ou être actionnées par un moteur commandé par une régulation. (moteur SME, piloté par le régulation de la chaudière, ou régulation AUTOMIX, complete avec moteur).

Conseils de montage

Pose à droite ou à gauche de la chaudière : Le boisseau tourne sur 360° Le 1/4 de tour est donné par la position du disque rouge avec butées intégrées. Il n'est pas nécessaire de démonter le mécanisme pour pouvoir installer la vanne dans toutes les configurations voulues.

Normes et certifications

Cette vanne mélangeuse est conforme aux normes en vigueur, garantissant ainsi la sécurité et l’efficacité énergétique de votre installation. Son utilisation vous aide à réduire votre empreinte carbone tout en optimisant votre consommation d'énergie.

Caractéristiques techniques

• Température de fonctionnement : 5°C à 110°C
• Pression maxi. de fonctionnement : 10 bar
• Pression différentielle maxi : 1 bar
• Angle de rotation : 90° / 360°
• Glycol admissible : 50 %
• Éthanol admissible : 30 %
• Couple minimum pour les 3 voies : 1 Nm
• Couple minimum pour les 4 voies : 1 Nm
• Corps de la vanne : Laiton
• Boisseau - papillon : Laiton
• Couvercle interne : PPS composite
• Couvercle externe : Alumunium DN 15 - 32, Composit DN40 - 50
• Axe: Laiton
• Joints d'axe : joints toriques EPDM
