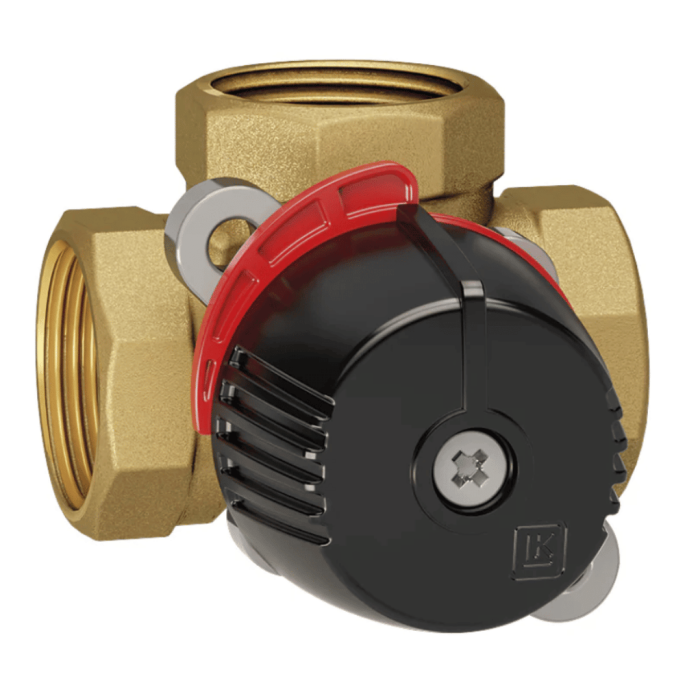

Vanne Mélangeuse à Secteur THERMOMIX 3 Voies Laiton Thermador

Vanne Mélangeuse à Secteur THERMOMIX 3 Voies Laiton Thermador

• Fonction :

Les vannes mélangeuses sont utilisées dans les installations de chauffage pour mélanger l'eau chaude venant du générateur (chaudière, capteur solaire, pompe à chaleur ..) et l'eau de retour refroidie. Ce mélange permet d'obtenir une température de confort optimale et de limiter la consommation d'énergie.

Les vannes peuvent être manœuvrées manuellement ou être actionnées par un moteur commandé par une régulation. (moteur SME, piloté par le régulation de la chaudière, ou régulation AUTOMIX, complete avec moteur).

• Caractéristiques :

Température de fonctionnement : 5°C à 110°C

Pression maxi. de fonctionnement : 10 bar

Pression différentielle maxi : 1 bar

Angle de rotation : 90° / 360°

Glycol admissible : 50 %

Éthanol admissible : 30 %

Couple minimum pour les 3 voies : 1 Nm

Couple minimum pour les 4 voies : 1 Nm

Corps de la vanne : Laiton

Boisseau - papillon : Laiton

Couvercle interne : PPS composite

Couvercle externe : Alumunium DN 15 - 32, Composit DN40 - 50

Axe: Laiton

Joints d'axe : joints toriques EPDM

Pose à droite ou à gauche de la chaudière : Le boisseau tourne sur 360° Le 1/4 de tour est donné par la position du disque rouge avec butées intégrées. Il n'est pas nécessaire de démonter le mécanisme pour pouvoir installer la vanne dans toutes les configurations voulues.

• Caractéristiques hydrauliques Vanne 3 voies :

• Cotes Vanne 3 voies :

• Vue éclatées :

• Schémas de principe :
