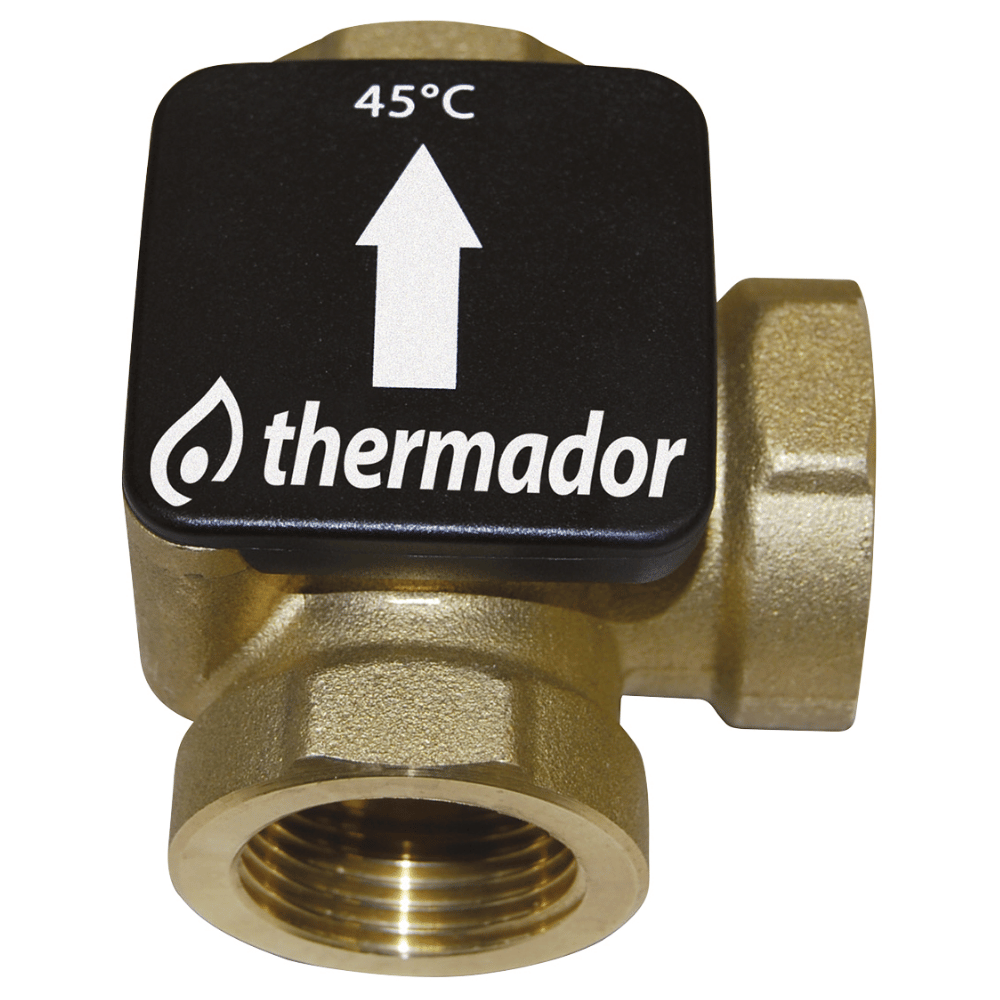

Vanne Thermostatique THERMOVAR Thermador

La vanne thermostatique Thermovar assure un recyclage vers le foyer tant que la température de consigne n'est pas atteinte.

La chaudière est ainsi protégée des retours trop froids qui peuvent la détériorer. Lorsque la température est atteinte, la circulation se fait vers le ballon stockeur.

• Fonction :

Dans les installations de chauffage à combustible solide la vanne permet de recycler entièrement l'eau de départ de la chaudière vers le retour, afin d'atteindre rapidement la température idéale de fonctionnement dans la chaudière.

Lorsque la température de consigne est atteinte l'eau chaude commence à réchauffer progressivement le ballon de stockage. L'eau de retour du ballon est mélangée à l'eau de recyclage, ce qui permet d'éviter un retour trop froid et la formation du point de rosée dans la chaudière.

Lors de la chauffe normale, la vanne autorise la circulation entre la chaudière et le ballon stockeur.

• Caractéristiques :

- Température maxi. de fonctionnement : 110°C

- Pression maxi. de fonctionnement : 10 bar

- Corps de la vanne : laiton FFF 1" ou 1"1/4

- Joint: EPDM

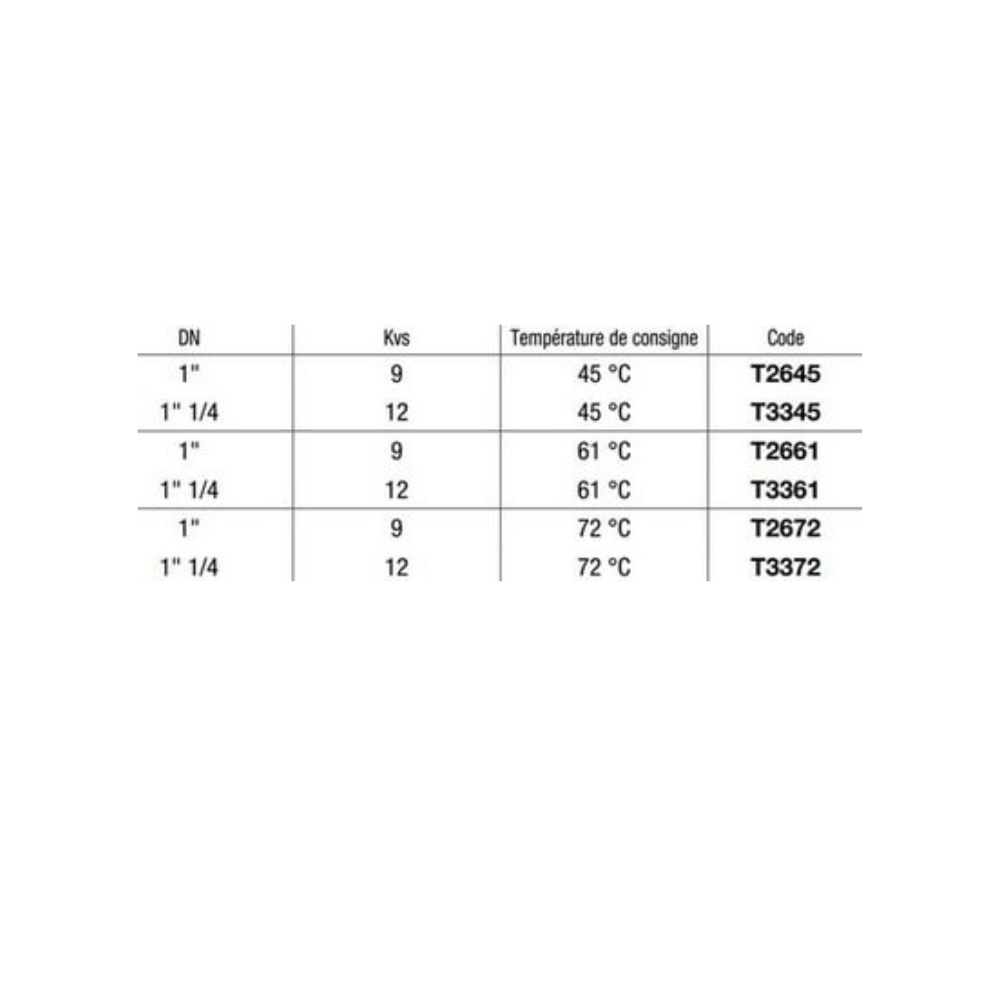

- Capsule thermostatique intégrée Température d'ouverture (en fonction du modèle): 45°,61° ou 72°C

• Pose et fonctionnement :

Afin de rehausser la température de retour sur la chaudière, il est conseillé d'installer le THERMOVAR sur le retour du circuit hydraulique primaire.

Les fluides cherchant toujours à prendre le chemin le plus simple, il est impératif de monter une vanne sur le by-passe pour créer des pertes de charge dans le but de favoriser la charge du ballon plutôt que le recyclage au moment de l'ouverture de la cartouche.

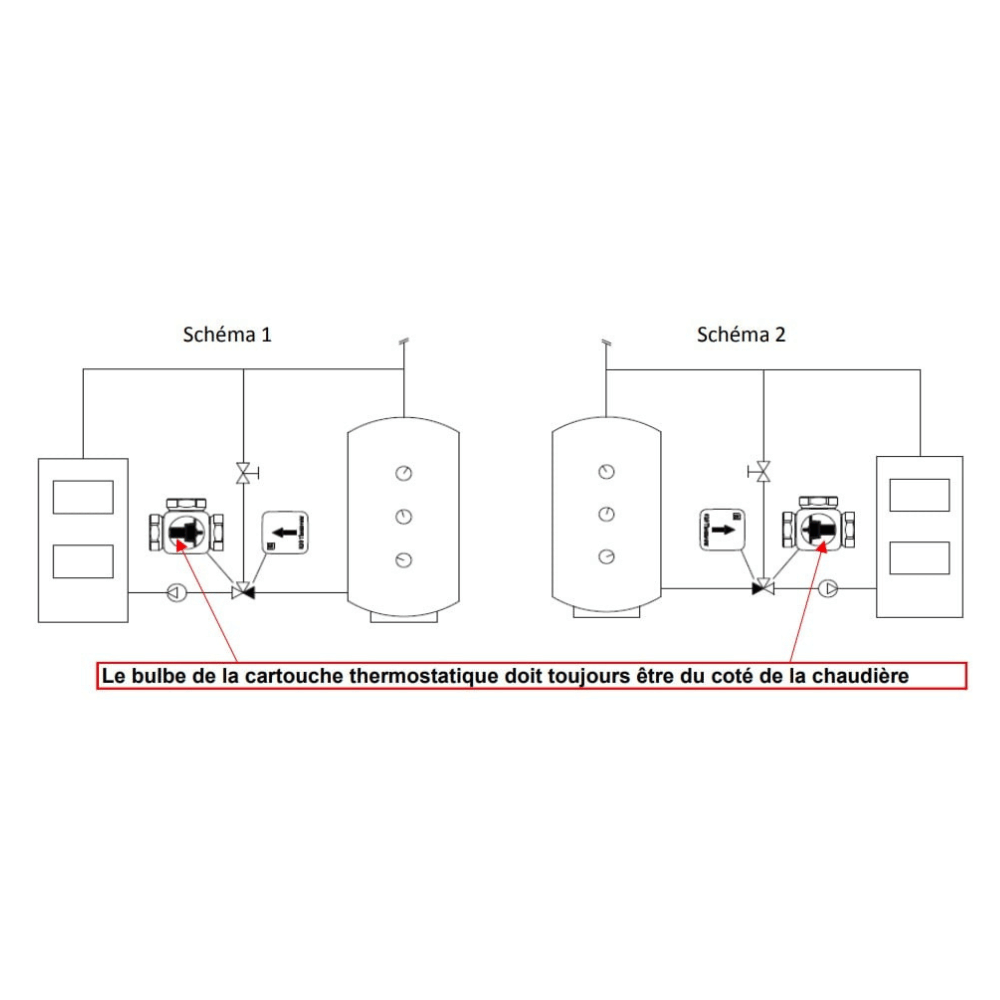

Ensemble livré pour un montage chaudière à gauche ( shéma 1 ), si nécessaire faire pivoter la cartouche de 180° pour un montage chaudière à droite ( schéma 2 )

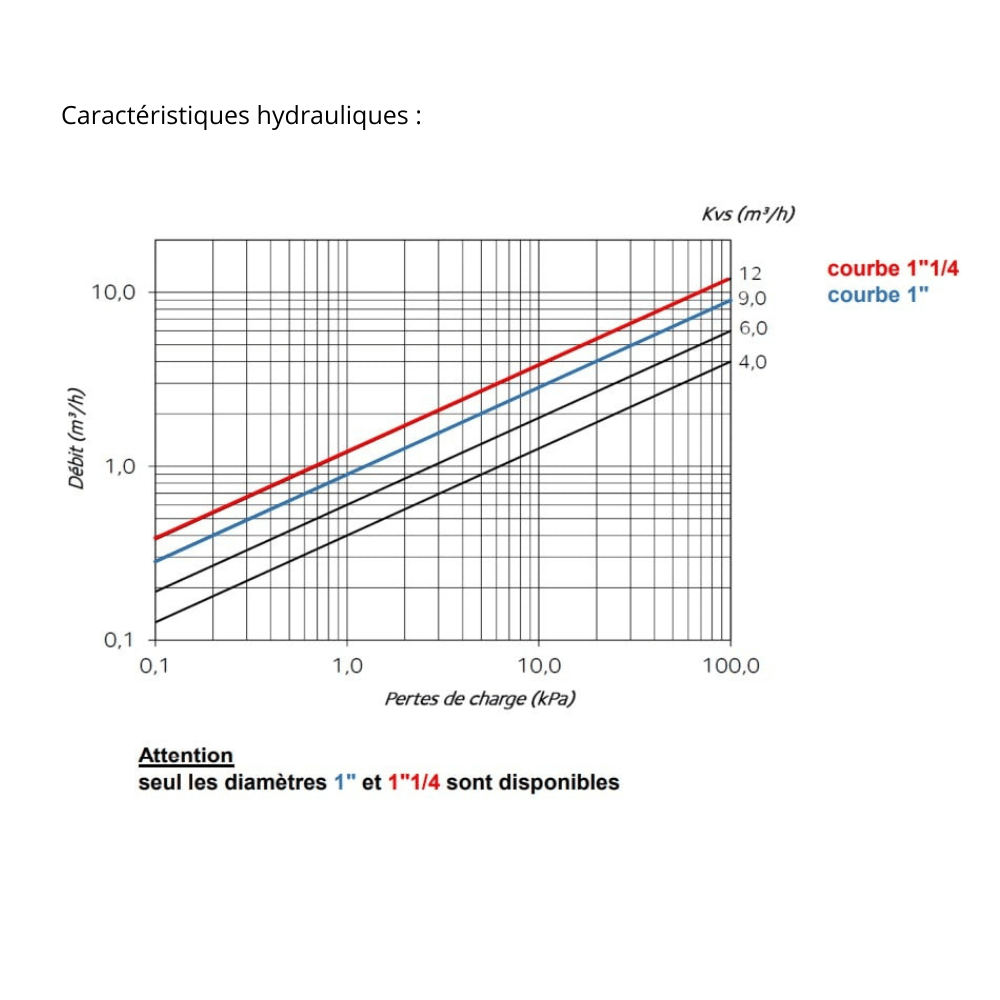

• Caractéristiques hydrauliques :

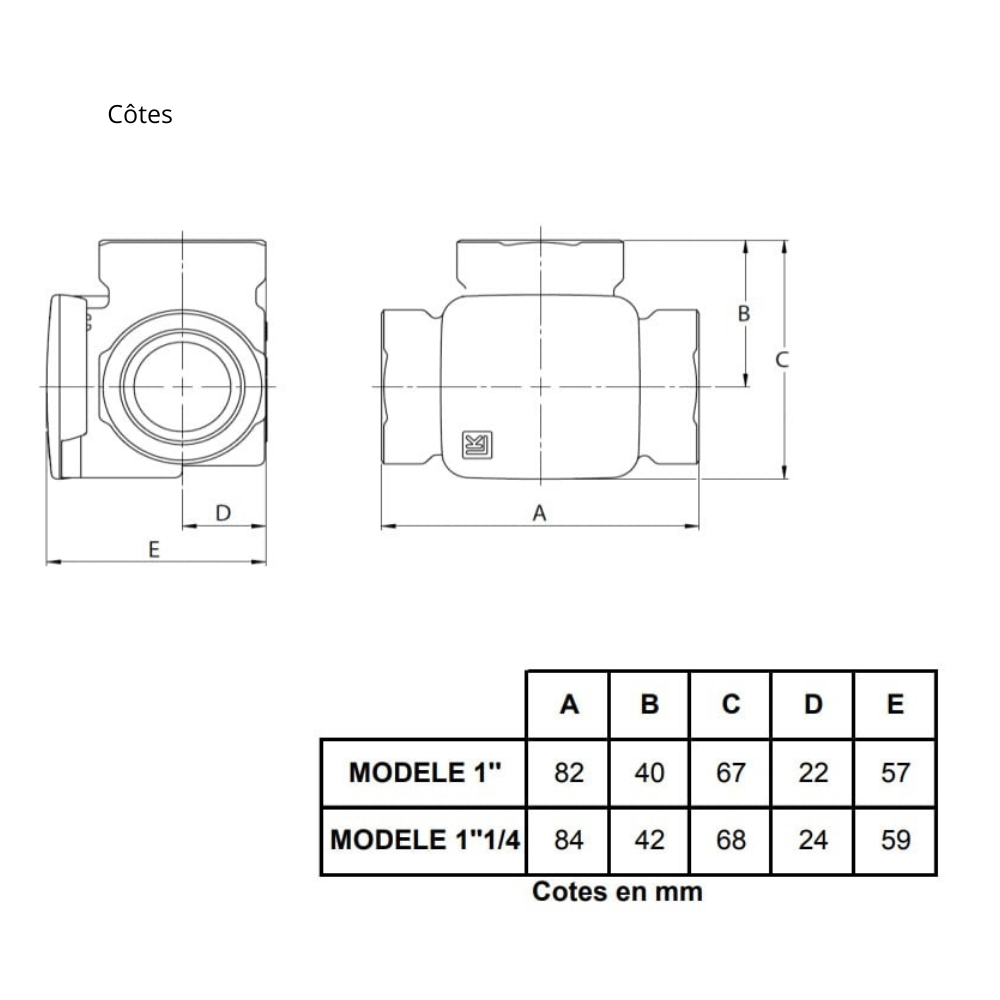

• Côtes :
