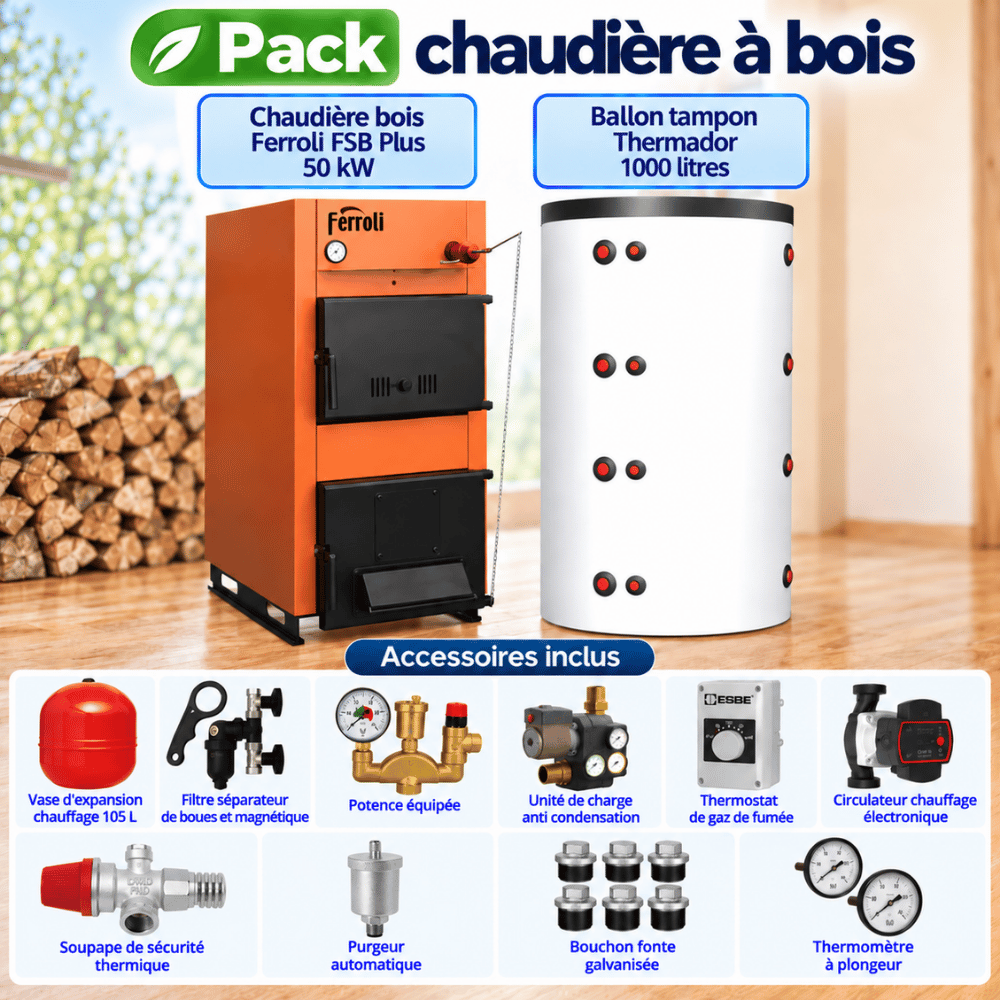

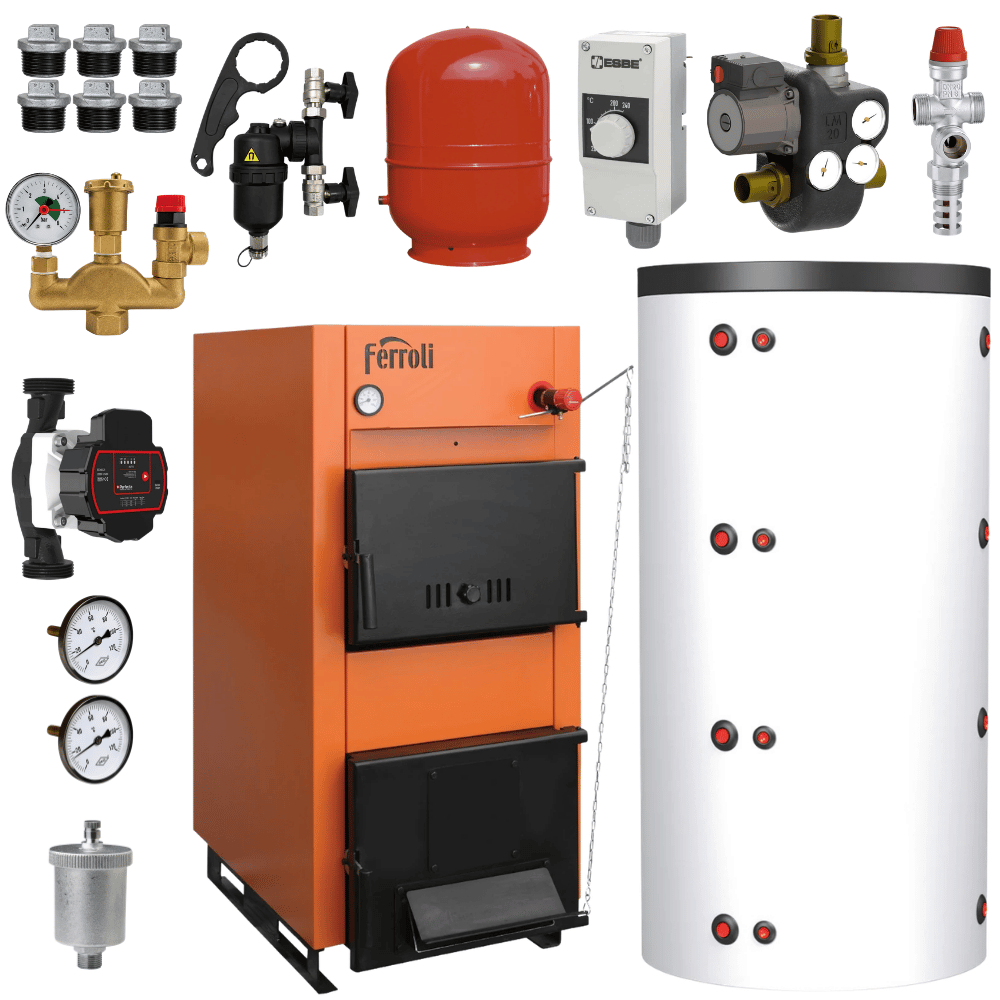

Pack chaudière bois Ferroli FSB Plus 50 kw + ballon tampon + accessoire

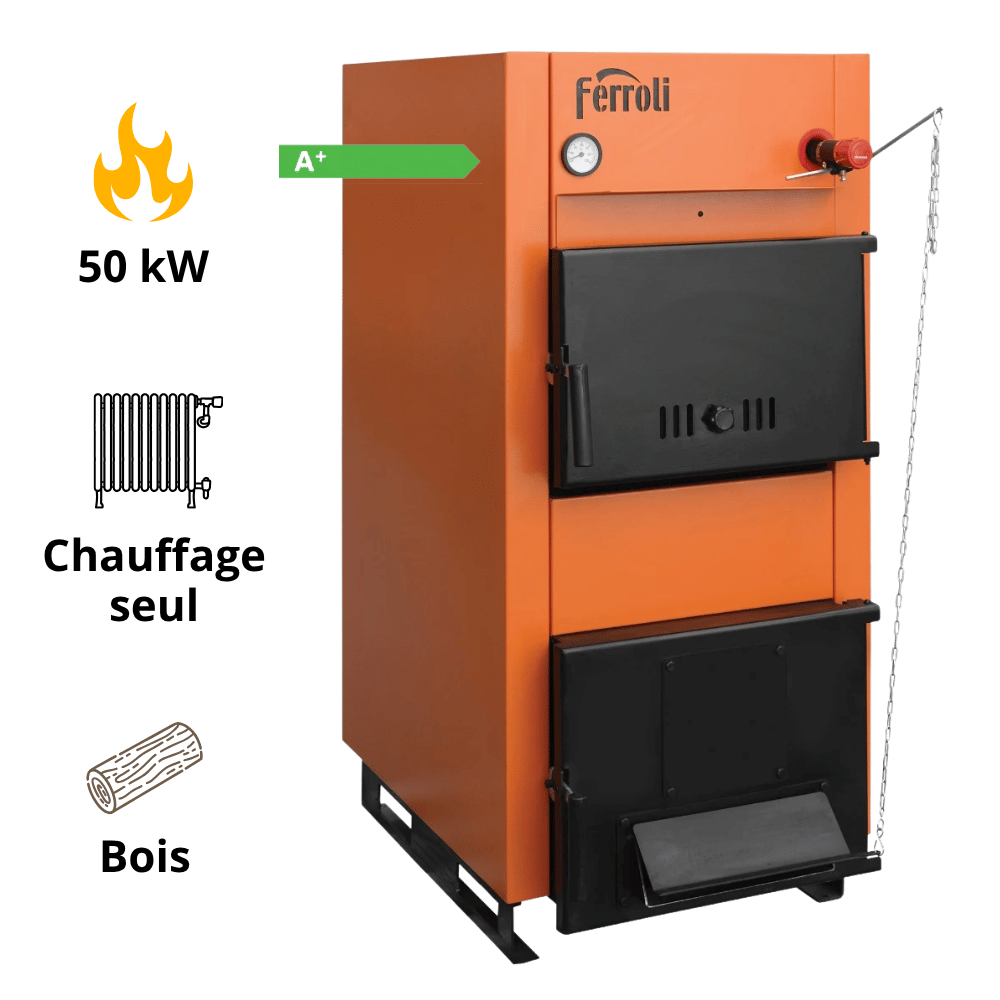

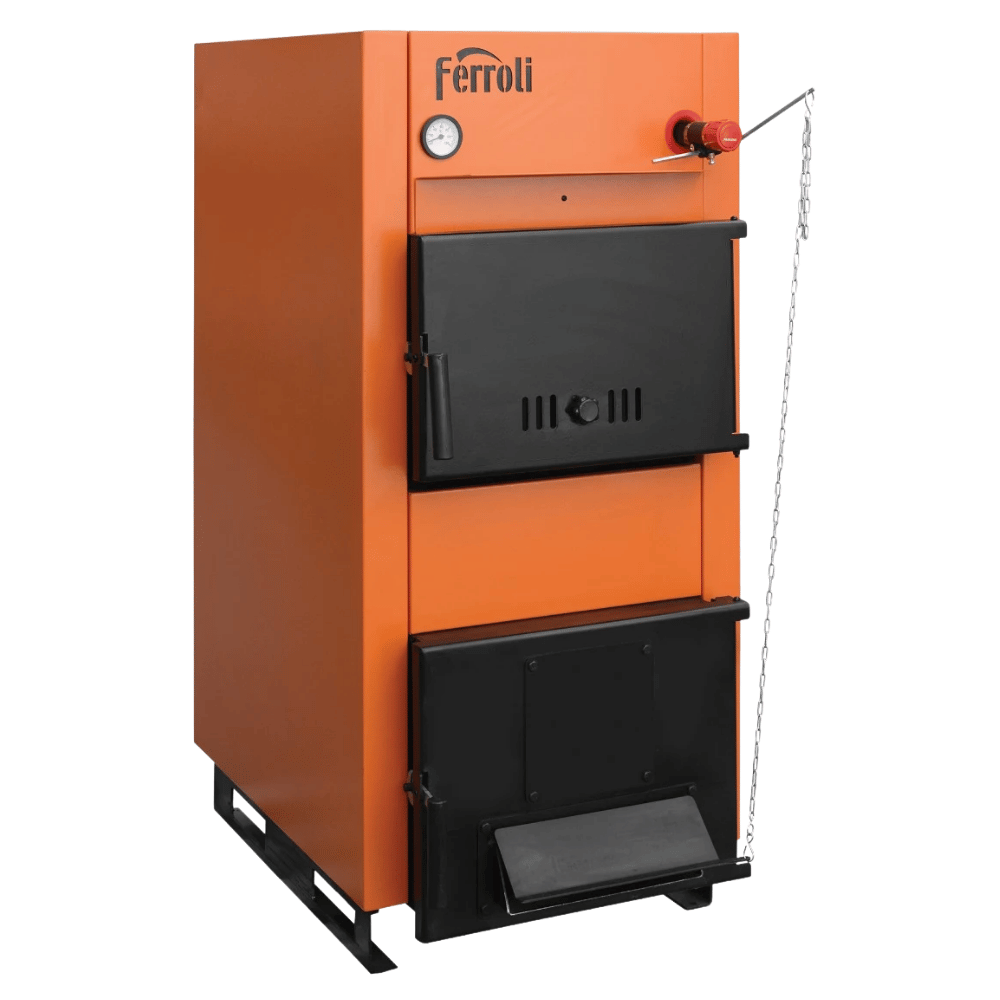

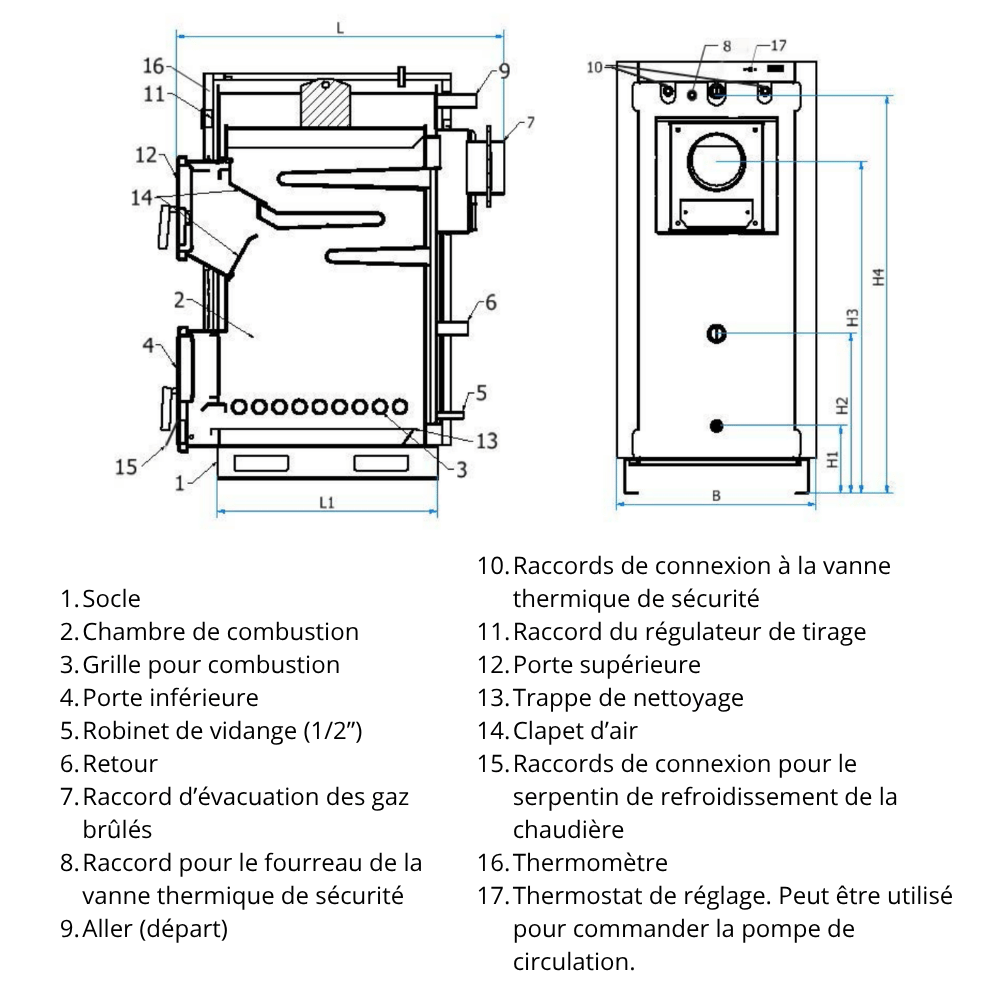

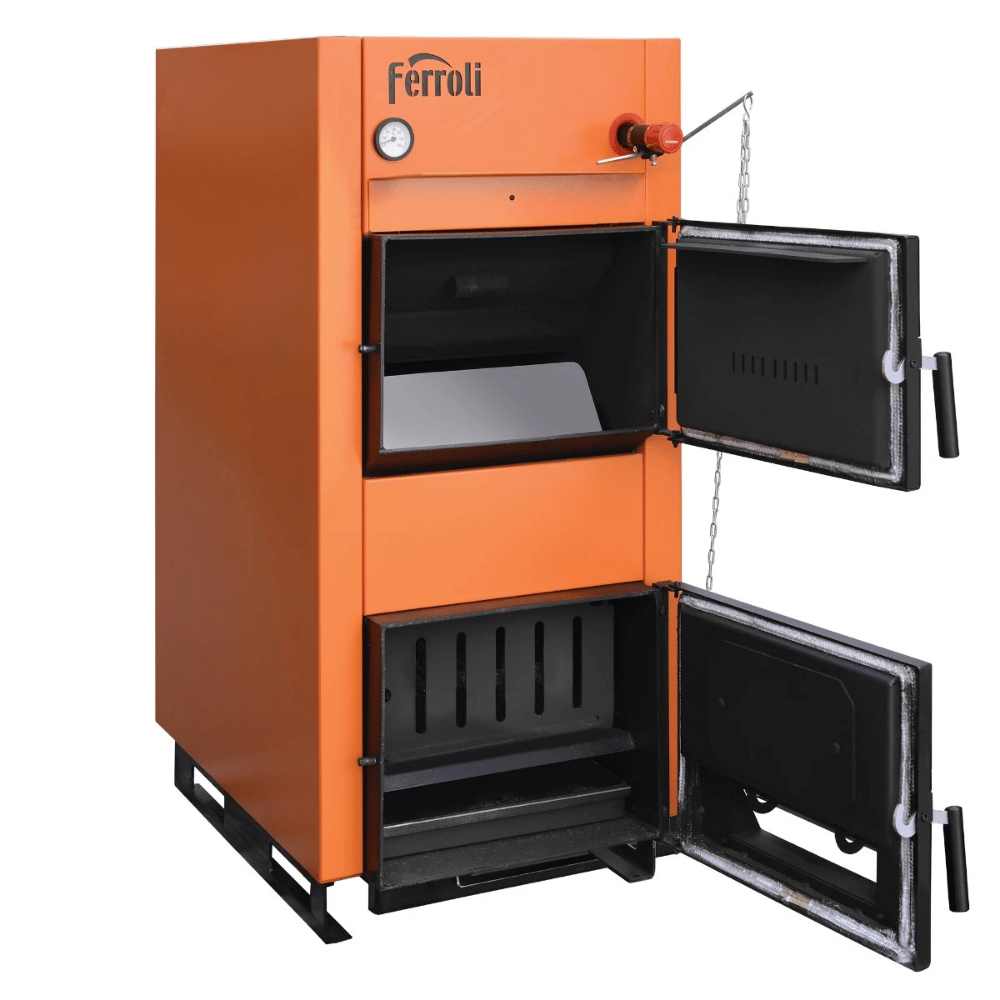

Ferroli FSB Plus 50 kW : une chaudière bois conçue pour le chauffage central

La Ferroli FSB Plus 50 kW est une chaudière à combustible solide destinée aux installations de chauffage central à eau chaude. Son corps de chauffe en acier et ses trois passages de fumées favorisent la transmission de la chaleur vers l’eau du circuit.

Avec une puissance nominale comprise entre 40 et 50 kW, la FSB Plus convient aux installations nécessitant une puissance de chauffage importante. Son foyer accepte des bûches jusqu’à 500 mm de longueur, pour faciliter le chargement du combustible. La chaudière est également fournie avec plusieurs accessoires pratiques : thermomètre, bac à cendres et kit de nettoyage.

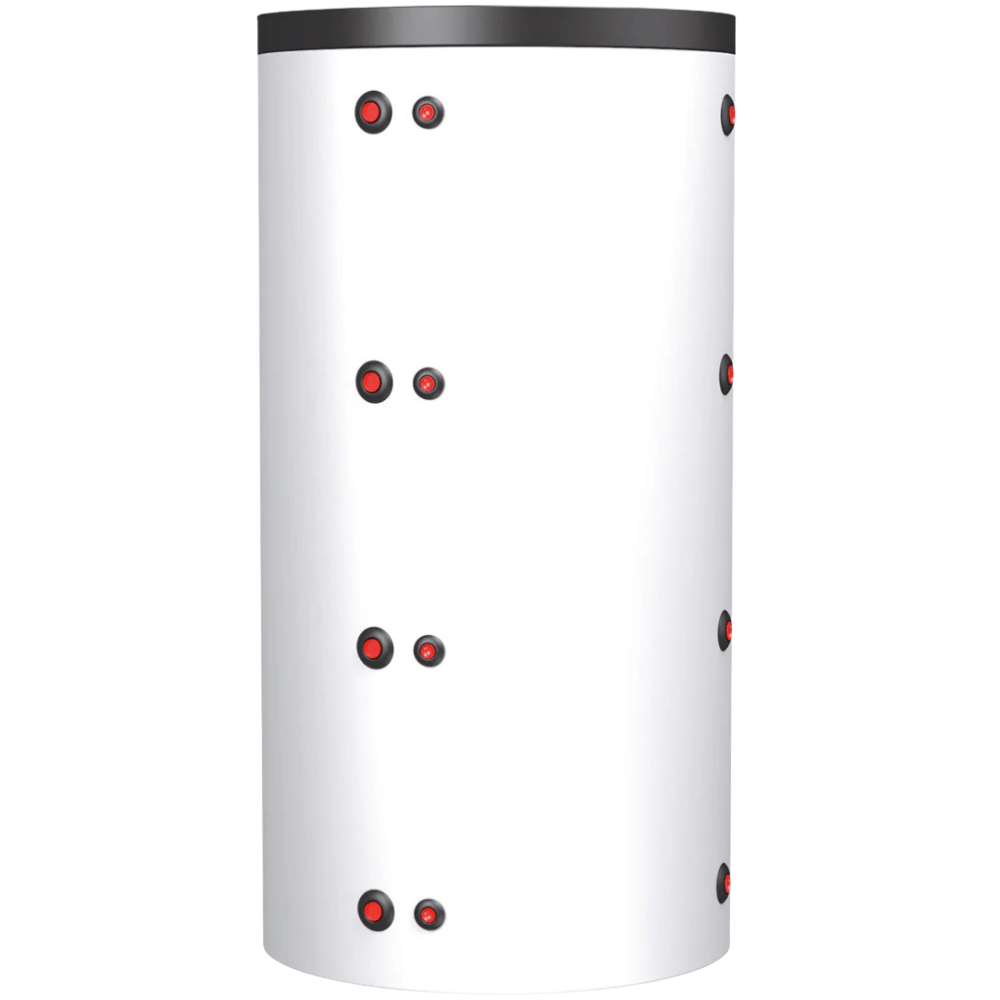

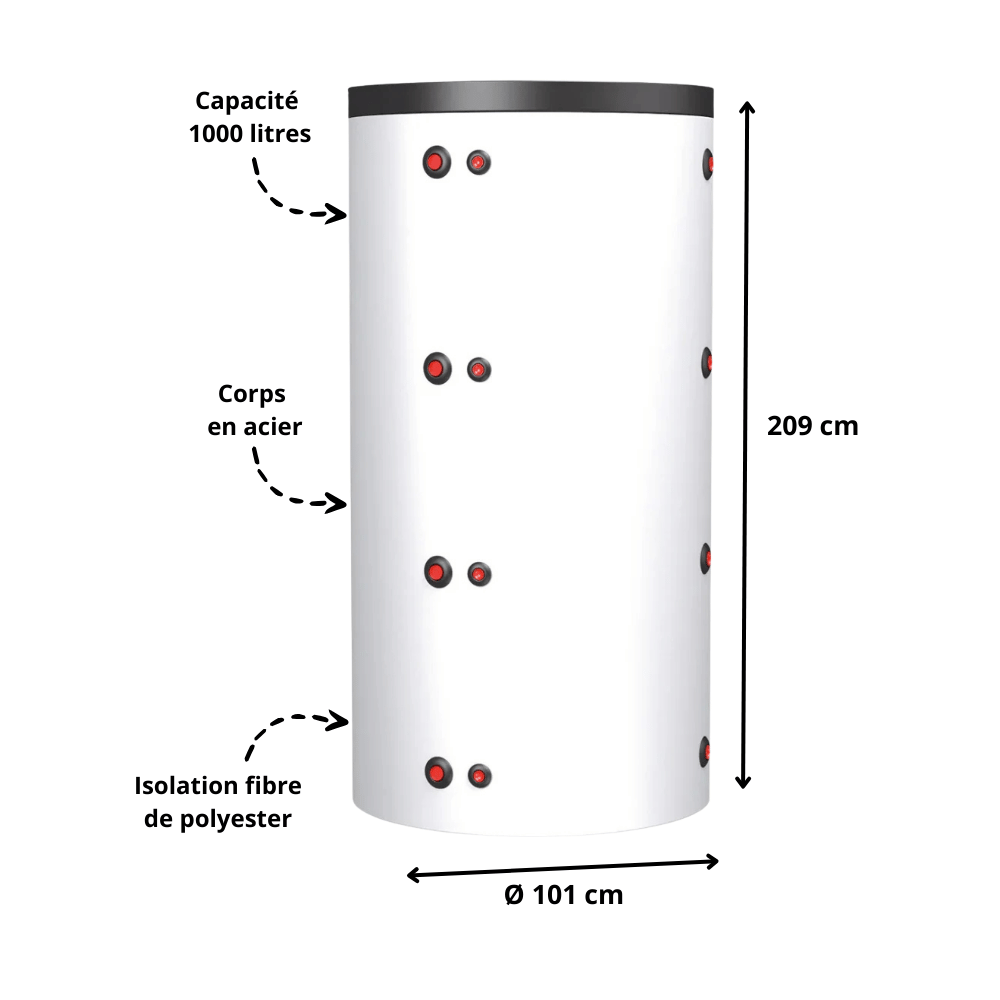

Ballon tampon Thermador 1000 L : stocker la chaleur produite

Le pack comprend un ballon tampon Thermador de 1000 litres. Associé à une chaudière bois, il stocke une partie de l’énergie produite pendant la combustion avant de la restituer progressivement au circuit de chauffage.

Cette réserve thermique permet de mieux exploiter la chaleur générée par la chaudière et contribue à optimiser le fonctionnement général de l’installation. Sa cuve en acier bénéficie d’une isolation en fibre polyester de 110 mm, complétée par un habillage en PVC blanc. Cette enveloppe permet de limiter les pertes thermiques pendant le stockage.

Le ballon possède également 8 raccordements latéraux en 1"1/2 ainsi que des connexions pour sondes de température, offrant différentes possibilités d’intégration hydraulique.

Des équipements pour protéger et optimiser le réseau

Le pack rassemble plusieurs composants destinés à assurer la circulation de l’eau, la filtration du réseau, la gestion de la dilatation et la protection thermique.

L’unité de charge Laddomat 20 protège notamment la chaudière contre les retours d’eau trop froide. En maintenant une température de retour adaptée, elle contribue à réduire les risques de condensation, corrosion et formation de goudron.

La circulation de l’eau est assurée par le circulateur électronique DEBE Core2 25U-8-180. Avec plusieurs modes de fonctionnement et un indice d’efficacité énergétique EEI ≤ 0,21, il permet d’adapter la circulation aux besoins du réseau.

Un séparateur de boues magnétique Fluidheat 3/4" complète le dispositif. Son aimant de 9 000 gauss et son tamis filtrant retiennent les particules métalliques, la rouille, le sable et différentes impuretés présentes dans le circuit.

Sécurité et contrôle de l’installation

La soupape de sécurité thermique DBV 2 Régulus Thermador protège l’installation en cas de température excessive.

Le vase d’expansion Thermador de 105 litres compense les variations de volume de l’eau provoquées par les changements de température. Il participe ainsi au maintien d’une pression adaptée dans le réseau.

Le chandelier Fluidheat regroupe une soupape chauffage tarée à 3 bar, un purgeur automatique et un manomètre. Il facilite l’évacuation de l’air tout en permettant de contrôler la pression du circuit.

Le thermostat de fumées CTF 151 permet de piloter un circulateur ou une unité de charge selon la température mesurée au niveau des fumées.

Enfin, un purgeur automatique grand débit, un thermomètre à plongeur et différents éléments de raccordement viennent compléter l’ensemble.

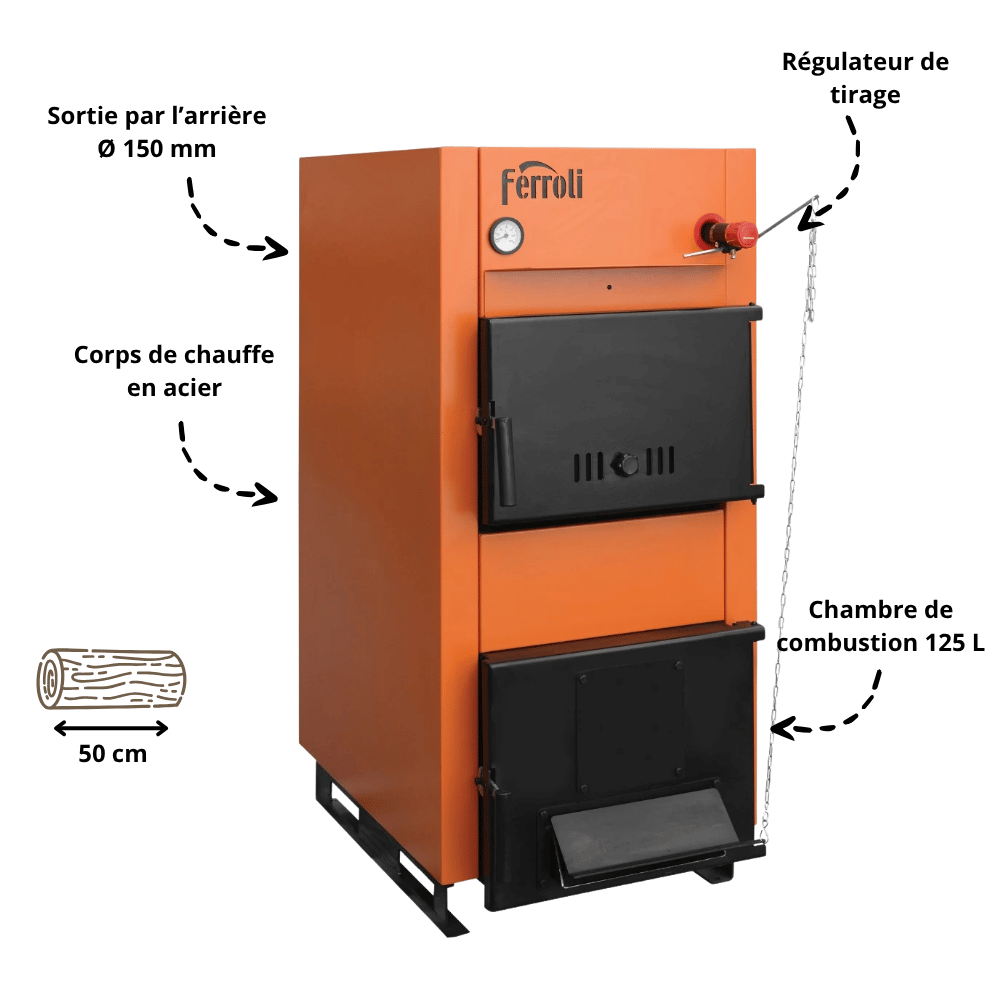

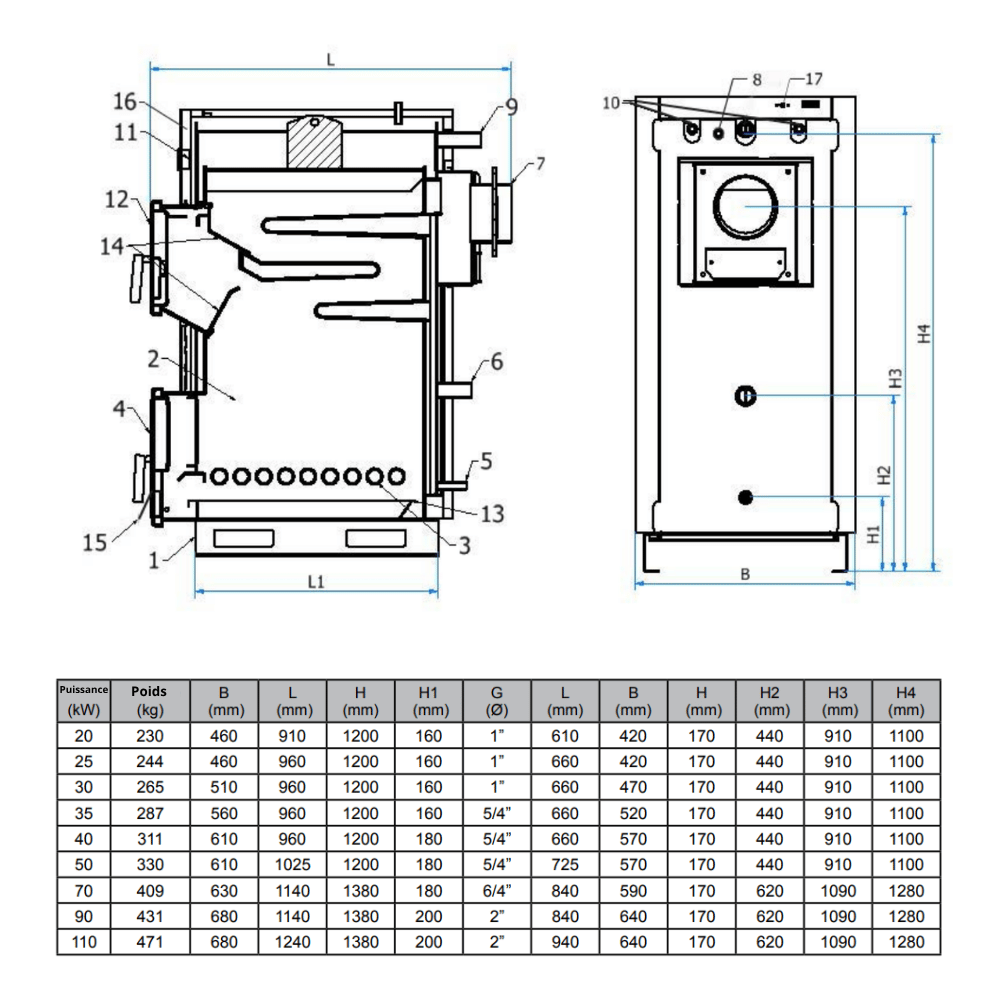

Caractéristiques de la chaudière Ferroli FSB Plus 50 kW

• Puissance nominale : 40 à 50 kW
• Combustibles : bois, charbon et briquettes
• Corps de chauffe : acier
• Tirage : naturel
• Contenance en eau : 120 litres
• Volume de la chambre de combustion : 115 litres
• Longueur maximale des bûches : 500 mm
• Température de fonctionnement : 60 à 90 °C
• Pression de fonctionnement : 2,5 bar

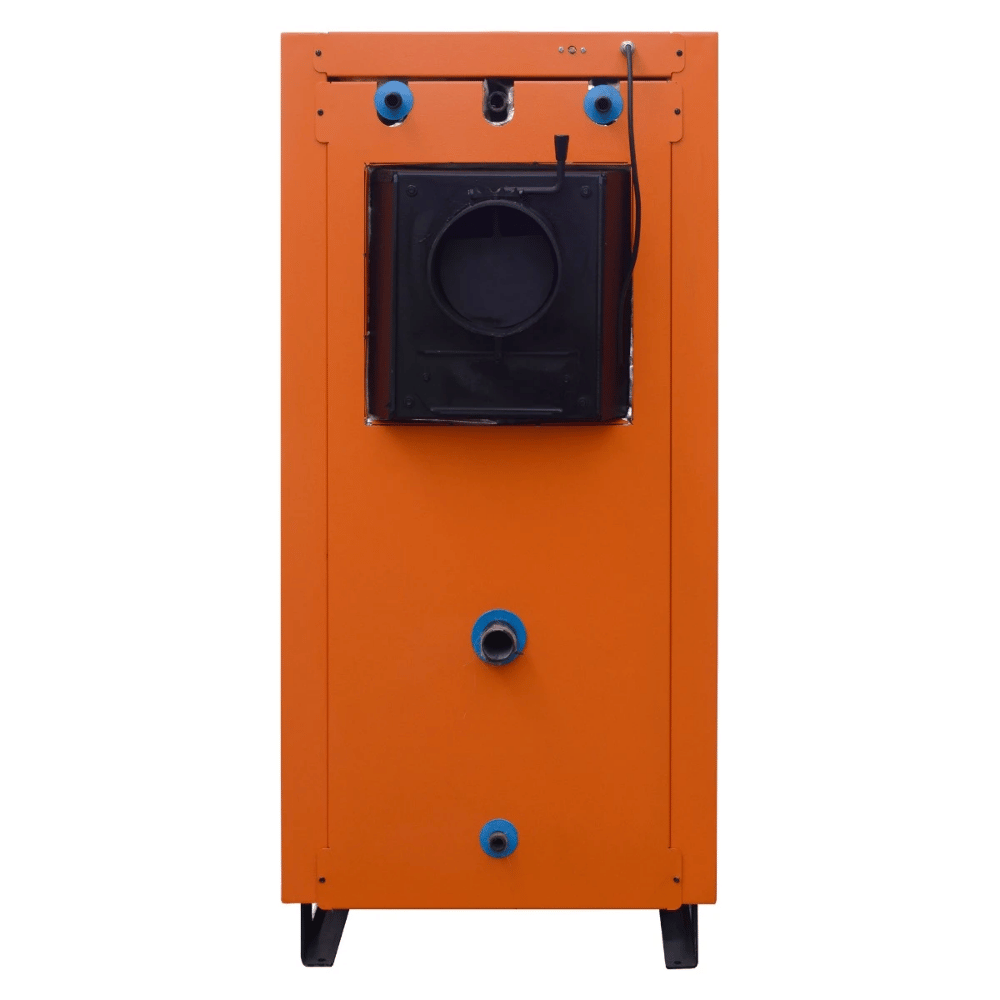

• Diamètre d’évacuation des fumées : 150 mm
• Tirage nécessaire : 23 Pa
• Hauteur indicative de cheminée : 10 à 12 m
• Équipements : thermomètre, bac à cendres et kit de nettoyage

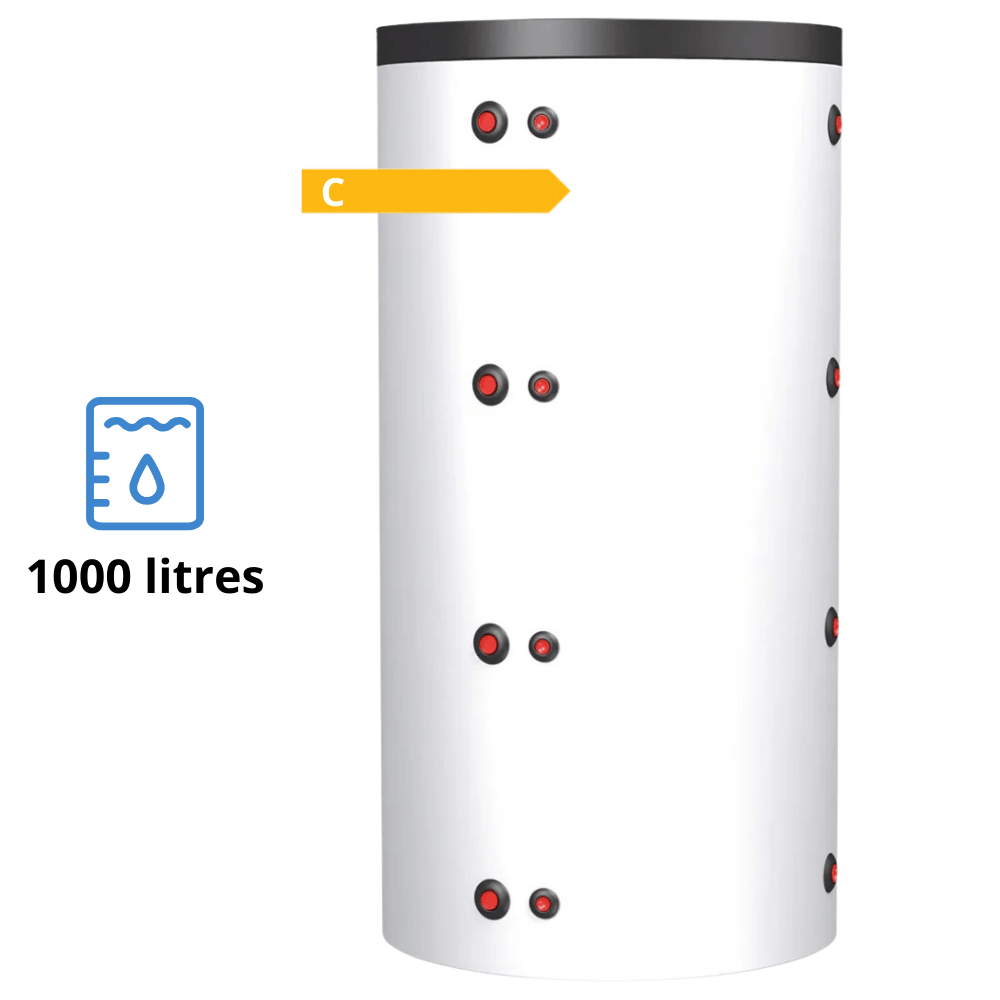

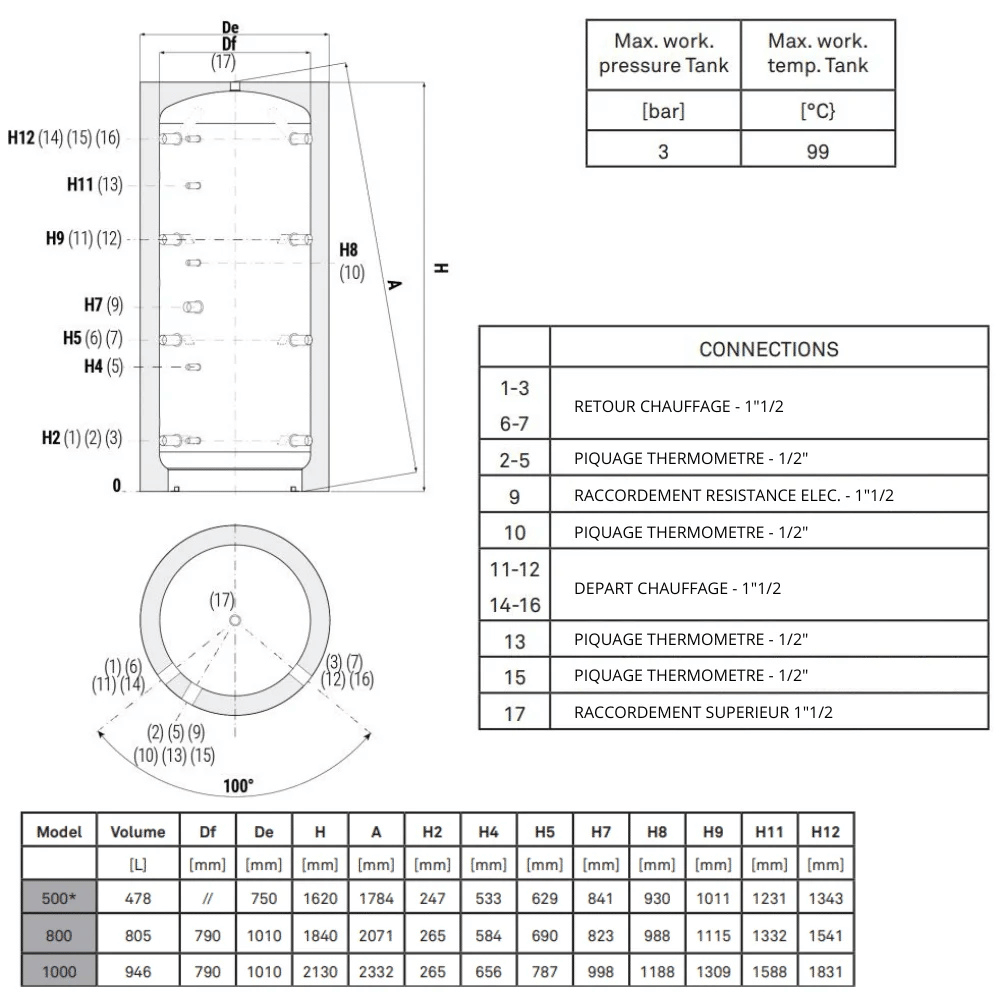

Caractéristiques du ballon tampon Thermador 1000 L

• Capacité : 1000 litres
• Corps : acier
• Isolation : fibre polyester de 110 mm
• Dimensions : 2090 x 1010 x 1010 mm
• Poids : 89,5 kg
• Pression maximale : 3 bar
• Température maximale : 99 °C
• 8 raccordements latéraux en 1"1/2
• Raccordements pour sondes
• Production d’eau chaude sanitaire : non

Principaux accessoires inclus

• Unité anti-condensation Laddomat 20
• Circulateur électronique DEBE Core2 25U-8-180
• Filtre séparateur de boues magnétique Fluidheat 3/4"
• Vase d’expansion chauffage Thermador 105 litres
• Soupape thermique DBV 2 Régulus Thermador
• Chandelier Fluidheat avec soupape 3 bar, purgeur et manomètre
• Purgeur automatique grand débit
• Thermomètre à plongeur
• Thermostat de fumées CTF 151
• Bouchon en fonte galvanisée 1"1/2

Conseil d’installation

Le dimensionnement des équipements doit être adapté aux caractéristiques du logement, aux besoins de chauffage et à la configuration hydraulique du réseau. La compatibilité des composants et les différents dispositifs de sécurité doivent être vérifiés avant l’installation. La pose et la mise en service par un professionnel qualifié, notamment RGE lorsque cette qualification est requise, sont recommandées.
