Pack chaudière bois Ferroli FSB Plus 35 kw + ballon tampon + accessoire

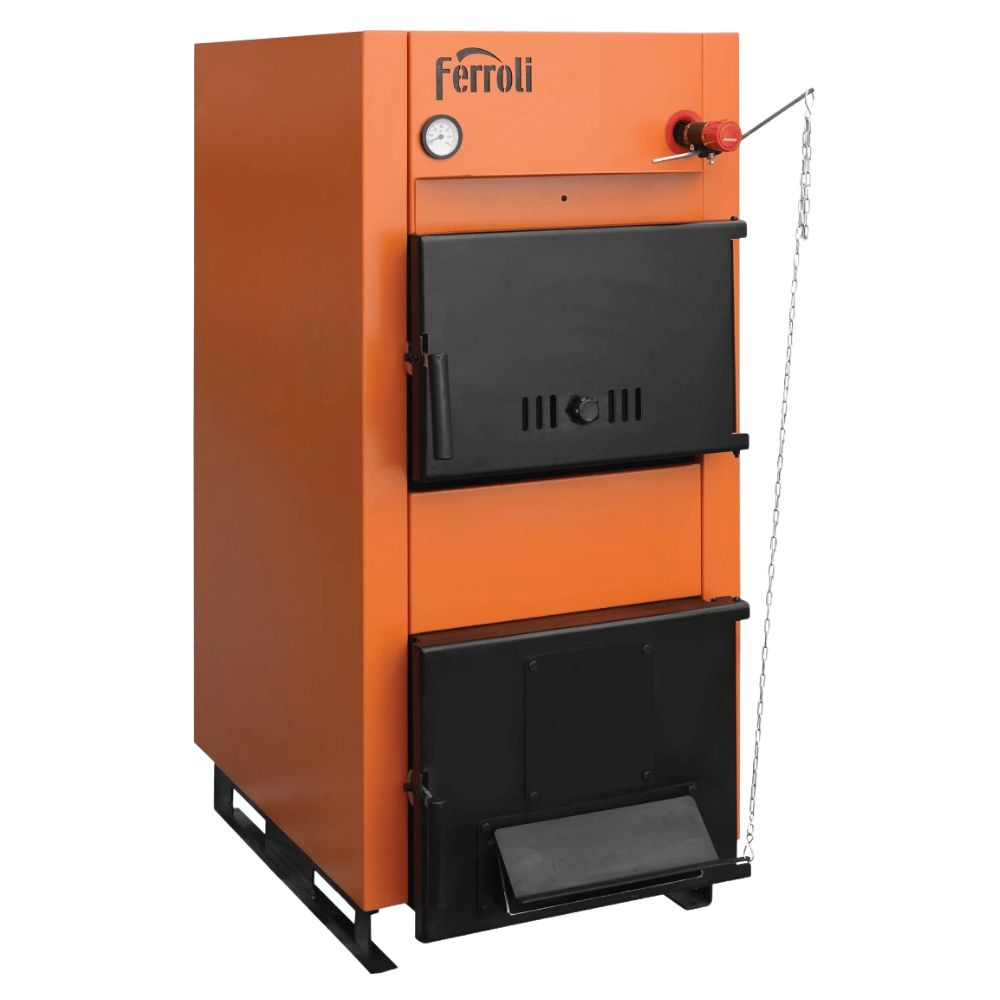

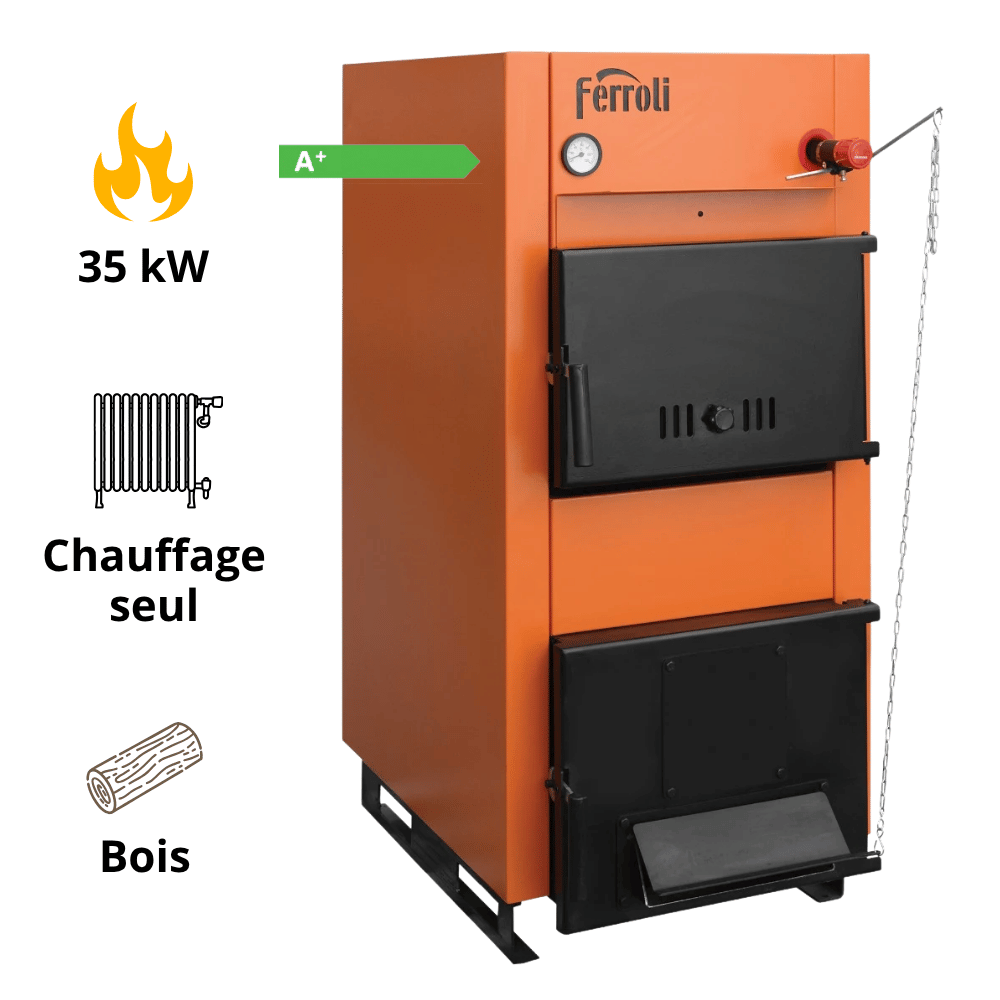

Ferroli FSB Plus 35 kW : une chaudière bois conçue pour le chauffage central

La Ferroli FSB Plus 35 kW constitue l’élément principal de cette solution. Cette chaudière à combustible solide est destinée à alimenter un réseau de chauffage central à eau chaude.

Son corps de chauffe en acier et sa conception intégrant 3 parcours de fumées permettent de favoriser les échanges thermiques entre les gaz de combustion et l’eau du circuit.

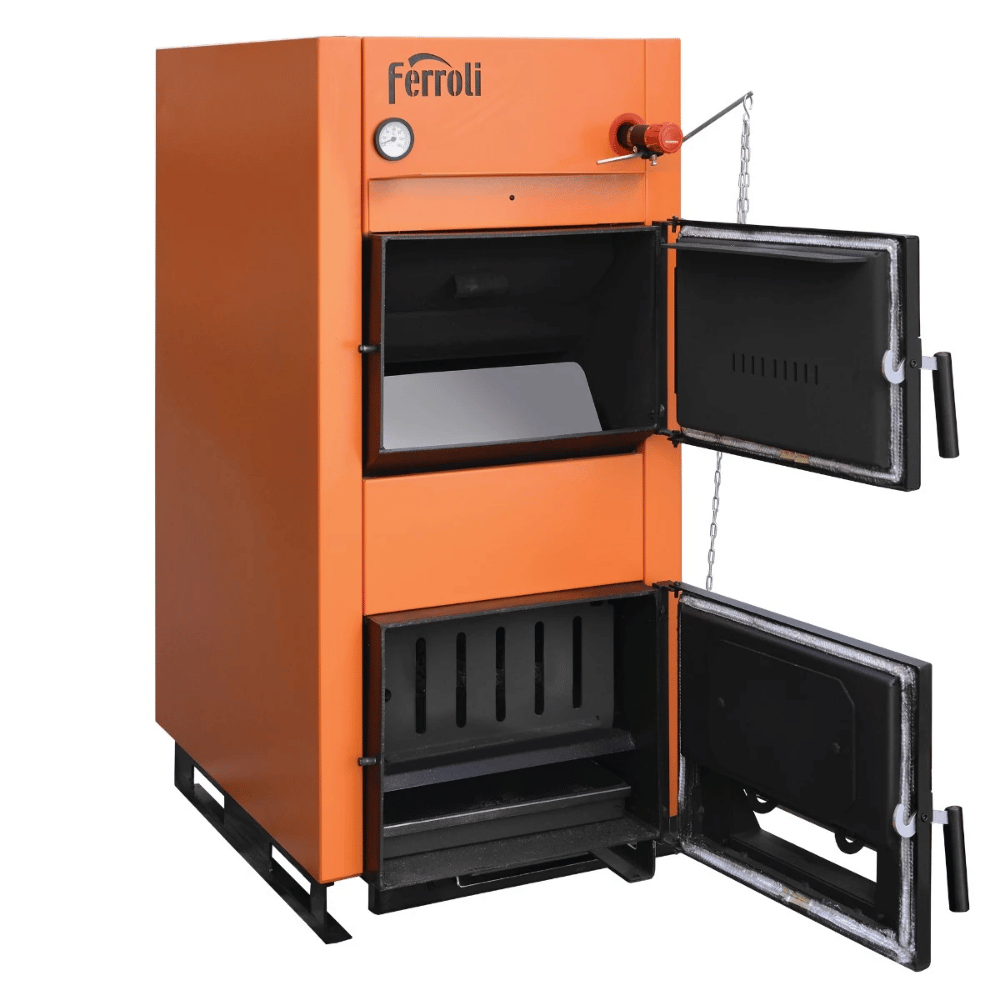

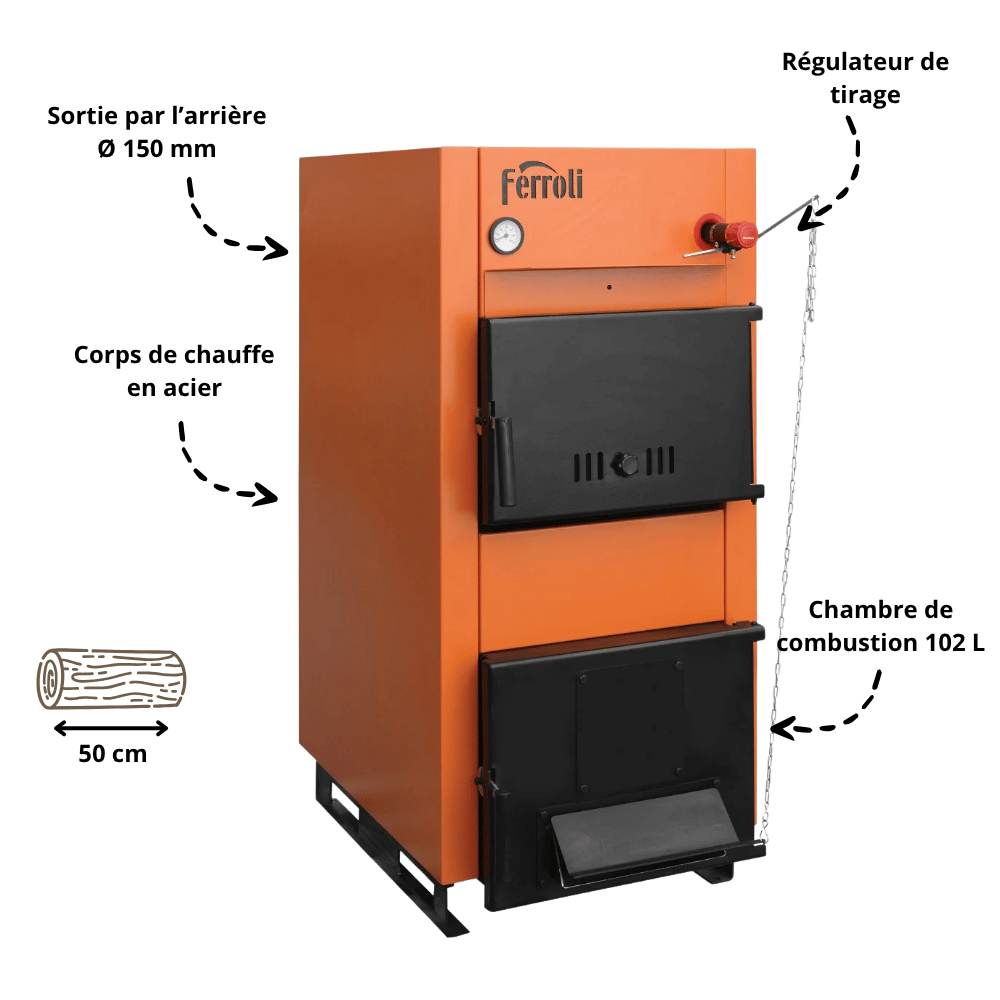

La FSB Plus offre une puissance nominale comprise entre 30 et 35 kW. Sa chambre de combustion présente un volume de 102 litres et permet d'utiliser des bûches pouvant atteindre 500 mm, facilitant ainsi le chargement du combustible.

Pour simplifier son utilisation et son entretien courant, la chaudière est fournie avec un thermomètre, un bac de récupération des cendres ainsi qu’un kit de nettoyage.

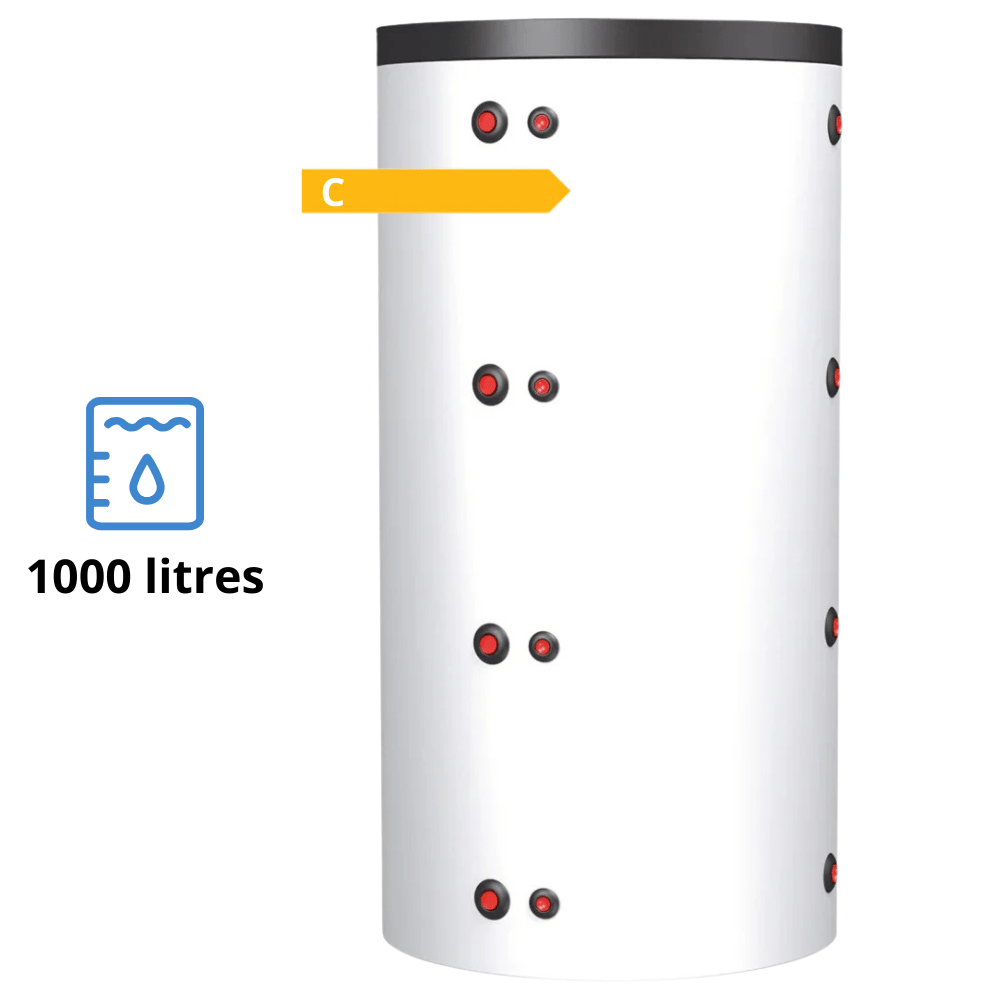

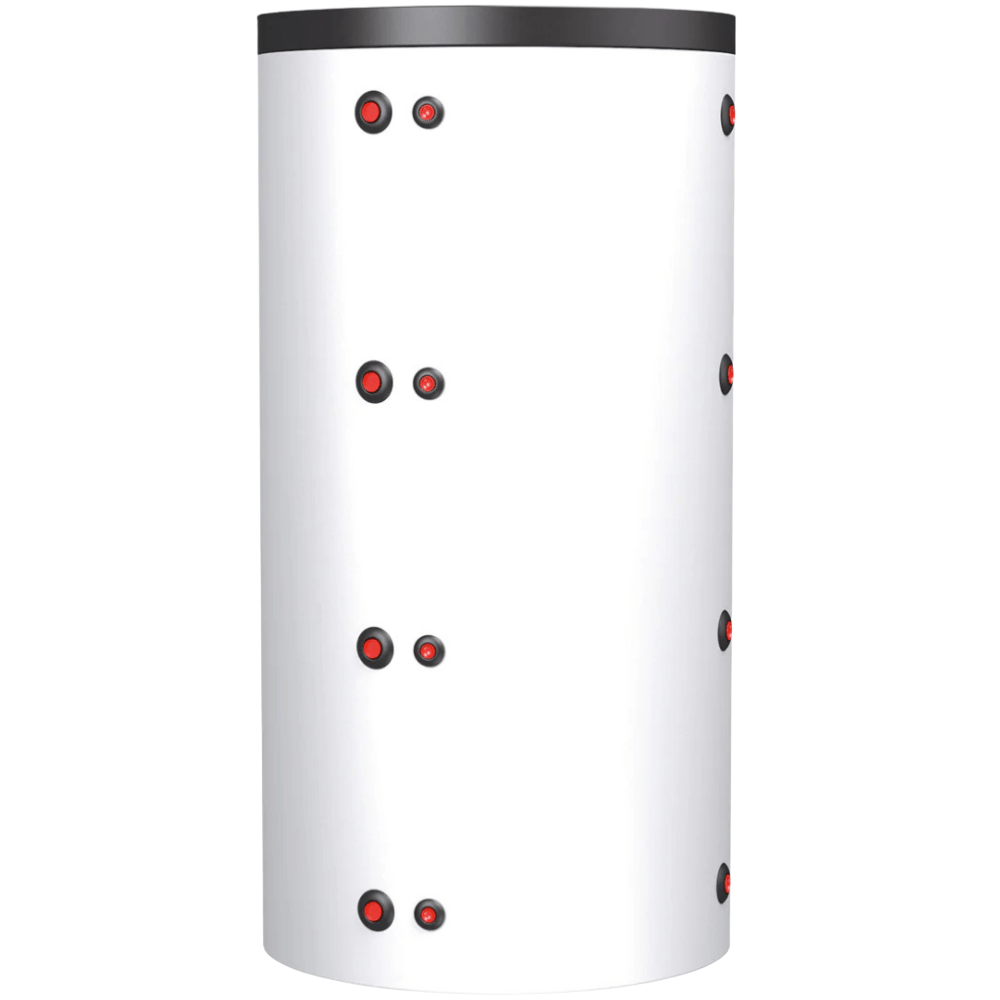

Ballon tampon Thermador 1000 L : constituez une réserve d’énergie thermique

Le ballon tampon Thermador de 1000 litres complète la chaudière en permettant d'accumuler une partie de la chaleur produite lors de la combustion du bois. Cette énergie peut ensuite être restituée au réseau de chauffage lorsque celui-ci en a besoin.

Ce principe permet de disposer d’une réserve thermique importante et contribue à mieux dissocier la production de chaleur de sa consommation dans le logement. Le réservoir est fabriqué en acier et bénéficie d’une isolation en fibre de polyester de 110 mm d’épaisseur, complétée par un habillage extérieur en PVC blanc.

Pour faciliter son raccordement au réseau hydraulique, le ballon est doté de 8 connexions latérales en 1"1/2. Des emplacements destinés aux sondes sont également prévus afin de permettre le suivi des températures et l’intégration des différents dispositifs de régulation.

Des équipements complémentaires pour le circuit de chauffage

Au-delà de la chaudière et du ballon tampon, cette composition intègre plusieurs accessoires destinés à faire circuler l’eau, protéger les composants, gérer les variations de pression et sécuriser le fonctionnement de l’installation.

L’unité de charge Laddomat 20 assure une fonction particulièrement importante avec une chaudière à bois. Son rôle consiste notamment à maintenir une température de retour suffisamment élevée vers la chaudière. Elle contribue ainsi à réduire les risques liés à la condensation, à la corrosion et aux dépôts de goudron, tout en favorisant une montée en température plus rapide de la chaudière.

La circulation du fluide caloporteur est assurée par le circulateur électronique DEBE Core2 25U-8-180.

Le circuit bénéficie également d’un séparateur de boues magnétique Fluidheat 3/4". Celui-ci associe un aimant d’une puissance de 9 000 gauss à un filtre tamis afin d’intercepter différentes impuretés présentes dans l’installation, qu’elles soient magnétiques ou non. Il peut ainsi retenir les résidus de rouille, les boues, le sable et diverses particules susceptibles de circuler dans le réseau.

Les principaux dispositifs de sécurité et de contrôle sont inclus

La protection contre les températures excessives est assurée par la soupape de sécurité thermique DBV 2 Régulus Thermador. Celle-ci possède une température de déclenchement de 100 °C et supporte une pression maximale de 6 bar.

Un vase d’expansion chauffage Thermador de 105 litres est également fourni. Il permet de compenser les variations de volume du fluide provoquées par son échauffement et son refroidissement, contribuant ainsi à maintenir des conditions de pression adaptées dans le circuit.

Le pack comprend par ailleurs un chandelier Fluidheat regroupant une soupape de chauffage réglée à 3 bar, un purgeur automatique et un manomètre. Le thermostat de fumées CTF 151 complète le système de régulation. Il peut piloter l’alimentation électrique d’un circulateur ou d’une unité de charge en fonction de la température mesurée au niveau des fumées.

Enfin, plusieurs accessoires viennent compléter l’installation, parmi lesquels un purgeur automatique grand débit, un thermomètre à plongeur et différents éléments de raccordement.

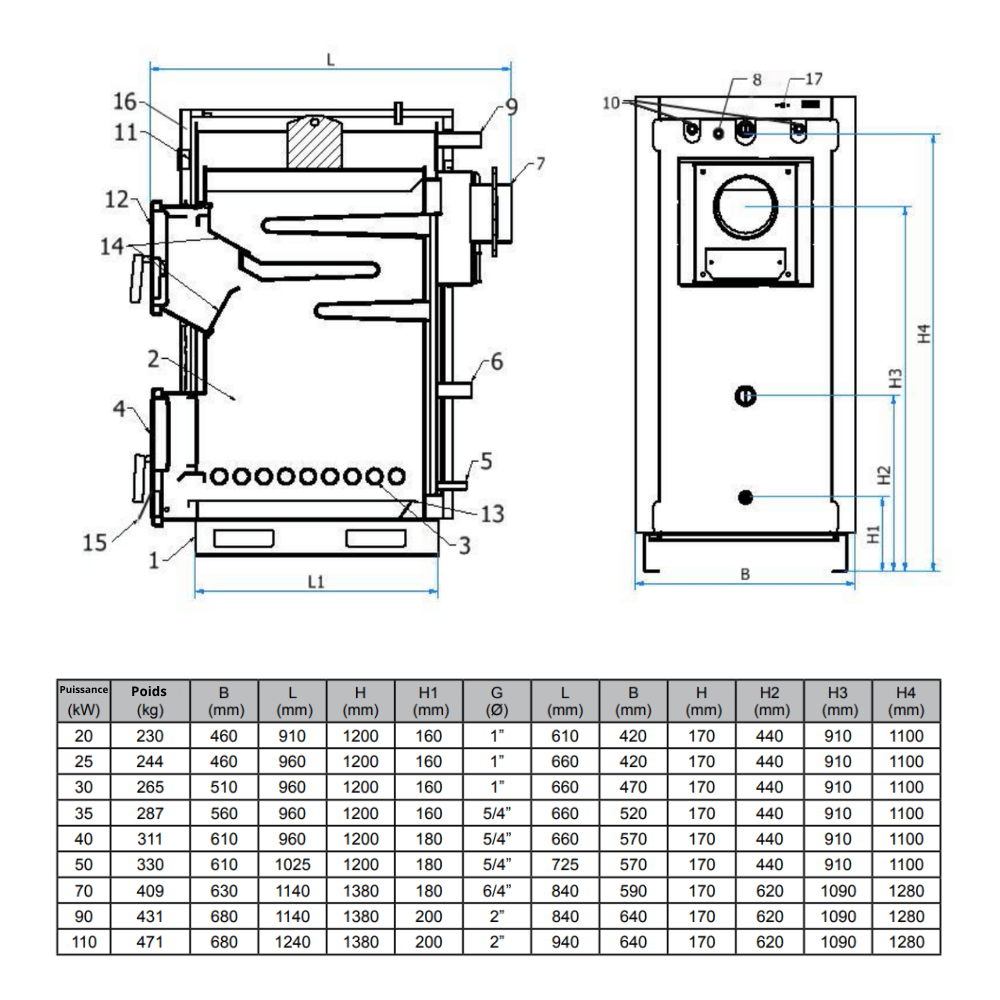

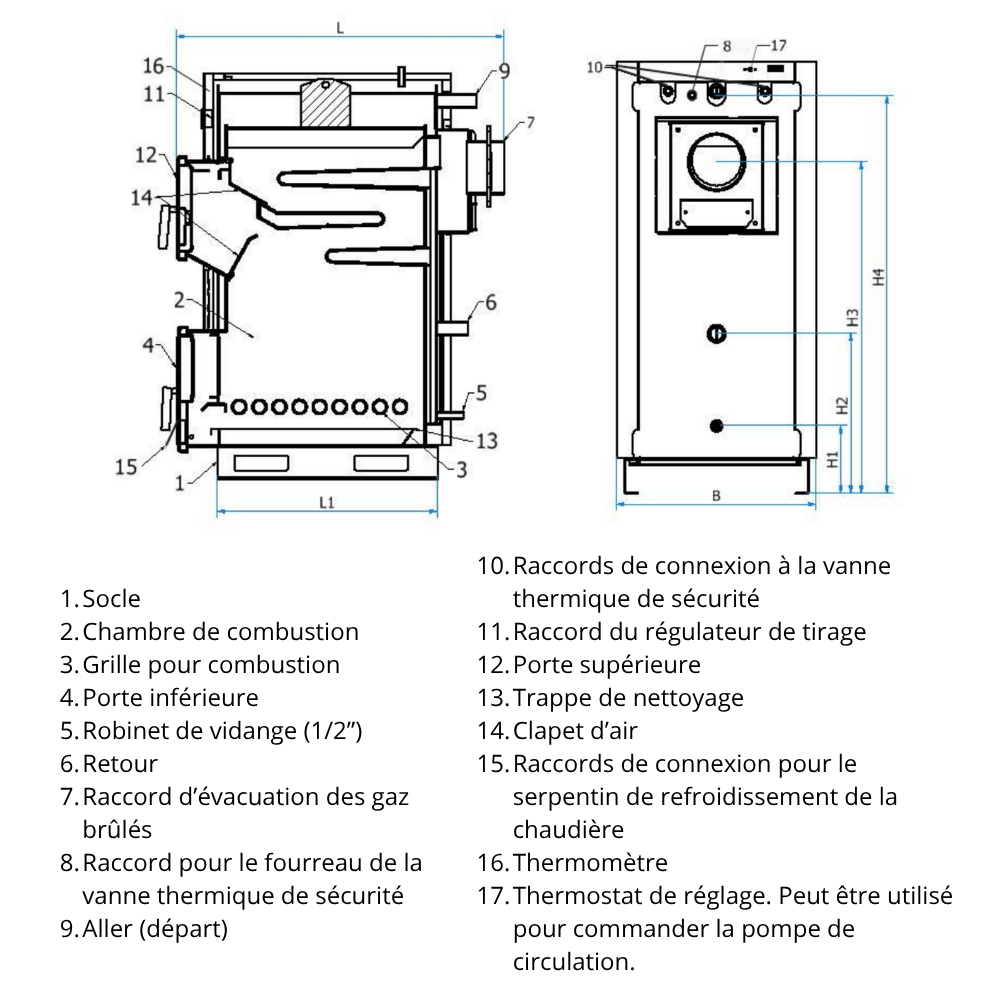

Données techniques de la chaudière Ferroli FSB Plus 35 kW

• Puissance nominale : 30 à 35 kW
• Combustibles compatibles : bois, charbon et briquettes
• Matériau du corps de chauffe : acier
• Type de tirage : naturel
• Capacité en eau : 96 litres
• Volume de la chambre de combustion : 102 litres
• Longueur maximale des bûches : 500 mm
• Plage de température de fonctionnement : 60 à 90 °C
• Pression de service : 2,5 bar

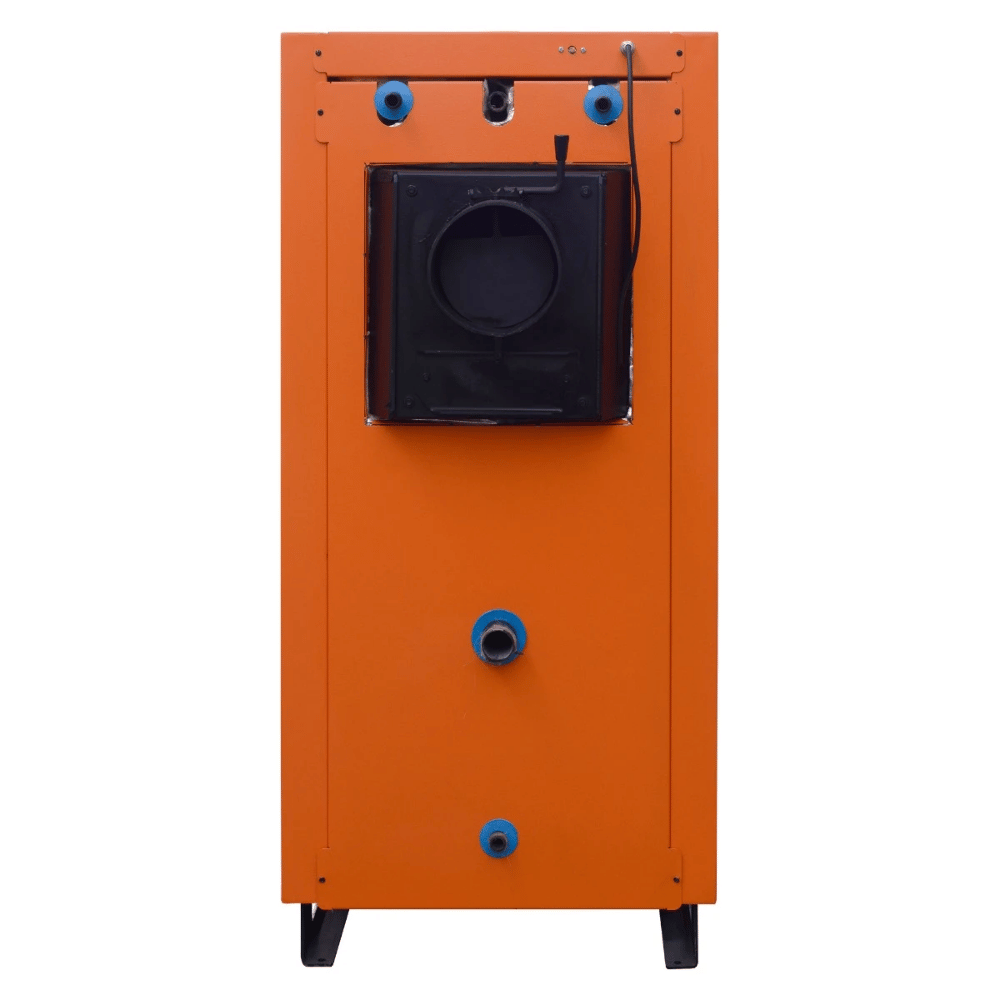

• Diamètre de sortie des fumées : 150 mm
• Tirage requis : 20 Pa
• Hauteur indicative de cheminée : 7 à 8 m
• Accessoires fournis : thermomètre, bac à cendres et kit de nettoyage

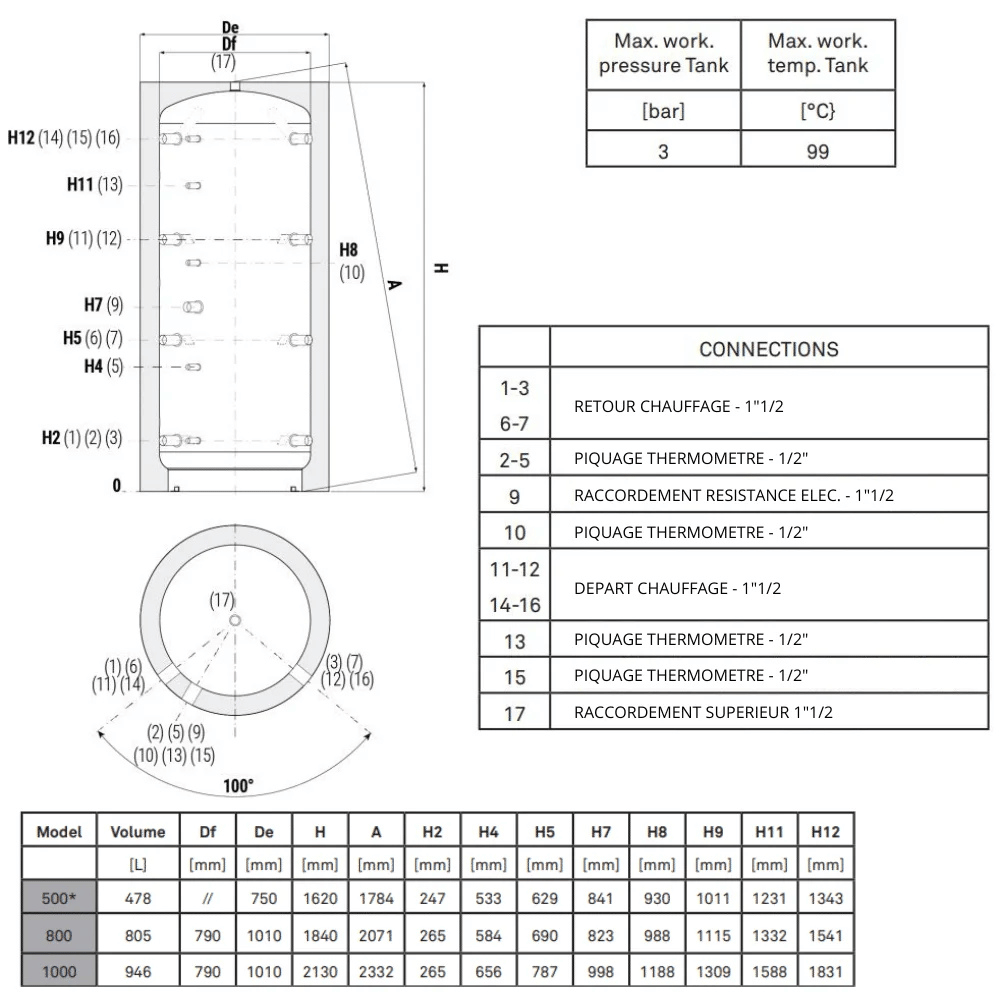

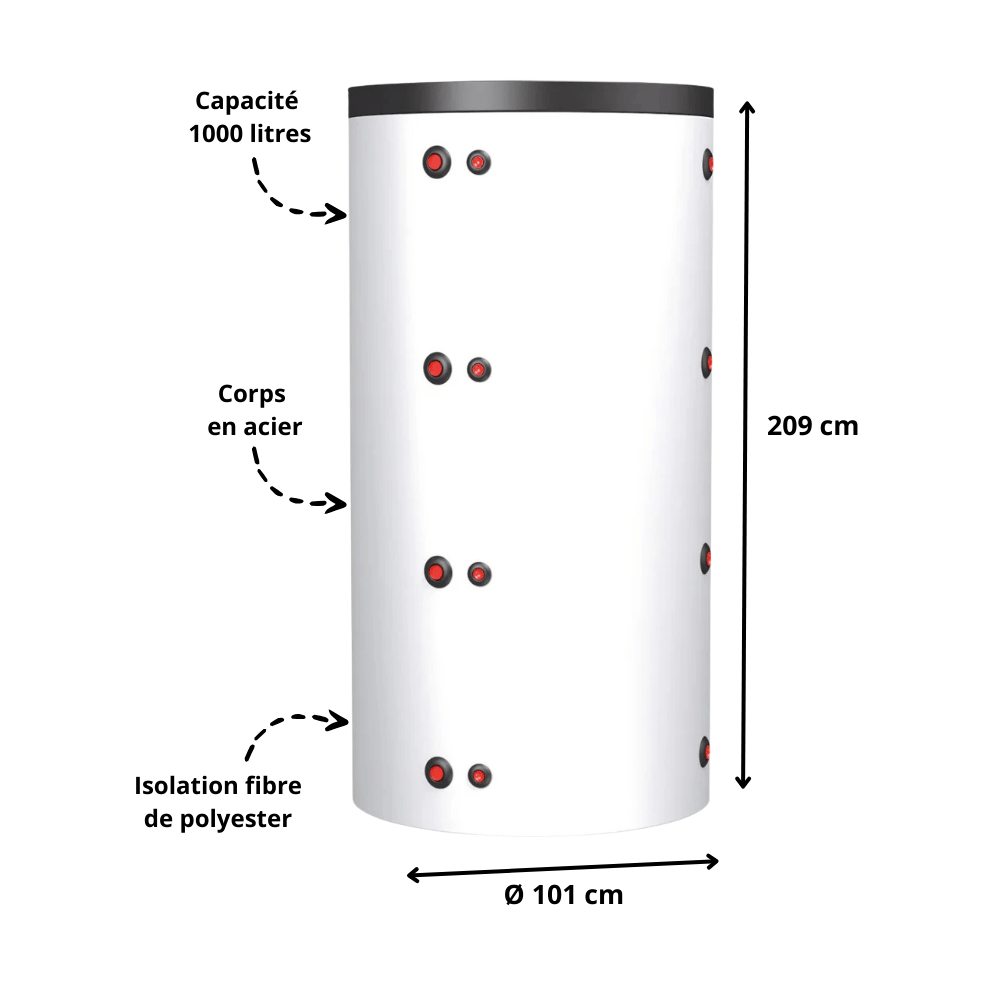

Données techniques du ballon tampon Thermador 1000 L

• Capacité nominale : 1000 litres
• Volume utile : 910 litres
• Cuve : acier
• Isolation : fibre de polyester de 110 mm
• Dimensions : 2090 × 1010 × 1010 mm
• Poids : 89,5 kg
• Pression maximale admissible : 3 bar
• Température maximale : 99 °C
• 8 raccordements latéraux en 1"1/2
• Connexions prévues pour les sondes
• Production d’eau chaude sanitaire : non

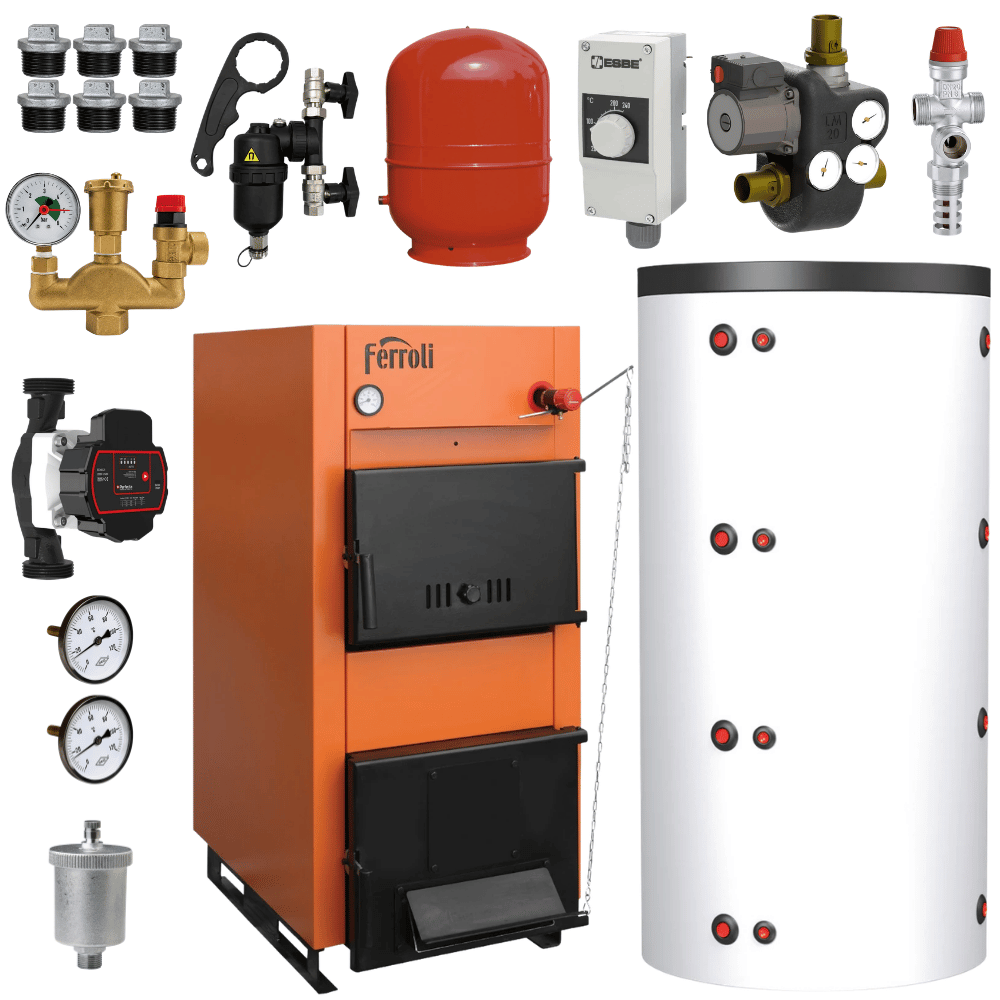

Composition et accessoires principaux

• Unité anti-condensation Laddomat 20
• Circulateur électronique DEBE Core2 25U-8-180
• Séparateur de boues magnétique Fluidheat 3/4"
• Vase d’expansion chauffage Thermador 105 litres
• Soupape thermique DBV 2 Régulus Thermador
• Chandelier Fluidheat avec soupape 3 bar, manomètre et purgeur
• Purgeur automatique à grand débit
• Thermomètre à plongeur
• Thermostat de fumées CTF 151
• Bouchon en fonte galvanisée 1"1/2

Recommandations pour l’installation

Avant la mise en œuvre de cet ensemble, il convient de vérifier le dimensionnement de la chaudière et du ballon tampon, la compatibilité hydraulique des différents composants ainsi que les dispositifs de sécurité nécessaires en fonction des caractéristiques du logement et du réseau de chauffage existant.

Pour garantir une installation conforme et adaptée, il est recommandé de confier la pose, les raccordements et la mise en service à un professionnel qualifié, idéalement certifié RGE.
