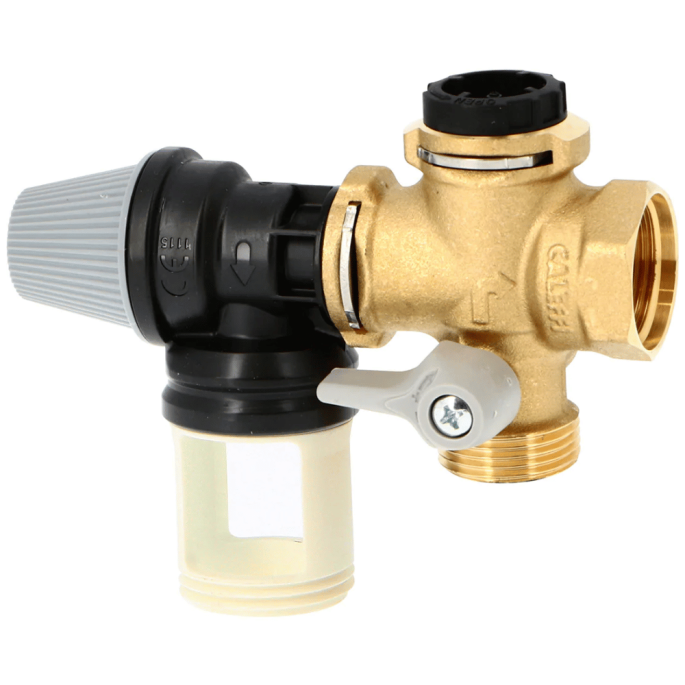

Groupe de sécurité Multiposition X-CROSS 3/4" THERMADOR

Groupe de sécurité Multiposition X-CROSS 3/4" THERMADOR

Les groupes de sécurité sont des dispositifs utilisés sur les installations de production d'eau chaude sanitaire afin de protéger les chauffe-eau à accumulation contre les surpressions.

C'est un groupe de sécurité multiposition pour chauffe-eau verticaux ou horizontaux d'une puissance maxi de 10kW.

Raccordement 3/4", équipé d'un clapet anti-retour, d'une vanne d'isolement et d'une soupape tarée à 7 bar conforme à la norme française EN 1487.

Les + du produit :

• Soupape en technopolymère homologuée EN 1941 avec siège ultra résistant qui permet d'éviter les risques de collage, de corrosion et d'incrustation de calcaire
• Groupe de sécurité certifié par le CSTB et BELGAQUA comme exigé par la norme Européenne EN1487
• La soupape peut être changée sans vidanger le cumulus et sans démonter le groupe par lui-même

La pose d'un réducteur de pression réglé à 3 bar est recommandée (réducteur R5331 avec écrou tournant).

Si la pression du réseau d'alimentation est supérieure à 5 bar, l'installation d'un réducteur de pression devient nécessaire.

• CONSTRUCTION :

Corps : laiton EN 12165 CW617N

Vanne à sphère : laiton EN 12164 CW614N

Clapet anti-retour : PPAG40

Obturateur et soupape de sécurité : PPSU (polyphénylsulfone) = Ce matériau a une haute résistance à l'eau chlorée, à la corrosion et aux dépôts incrustants de calcaire. Le PPSU résiste aux hautes températures et à la vapeur (résiste à plus de 1000 cycles de stérilisation en autoclave avec vapeur à 2 bar et une température à 132°C). Il est aussi autoextinguible.

Joints : EPDM

Ressort de la soupape sécurité : acier inox EN 10270-1

Ressort du clapet anti-retour : acier inox EN 10270-3 (AISI 302)

• CARACTÉRISTIQUES FONCTIONNELLES :

Fluide admissible : eau

Température maxi d'exercice : 120°C

Pression maxi d'exercice : 10 bar

Pression de tarage de la soupape de sécurité : 7 bar

Débit de vidange à 8,4 bar : >650 l/h

Raccordement : entrée 3/4" (ISO 228-1)  -  sortie 3/4" (ISO 228-1)  -  vidange 1"

• DIMENSIONS :

• COMPOSANTS CARACTÉRISTIQUES :

1. Vanne d'arrêt

2. Clapet anti-retour classe A

3. Orifice de contrôle du bon fonctionnement du clapet anti-retour

4. Soupape de sécurité

5. Entonnoir siphon de vidange et garde d'air anti-retour

6. Poignée de vidange manuelle

7. Bouchon pour remplacement éventuel du clapet

8. Siège en PPSU

• CONTRÔLE :

Pour contrôler le bon fonctionnement du clapet anti-retour, il faut dévisser le bouchon placé à l'opposé de la poignée de manœuvre du robinet après avoir fermé le robinet d'alimentation incorporé au groupe. Le clapet peut être remplacé en cas de besoin en ôtant le bouchon.

De plus, pour un bon fonctionnement du groupe, manœuvrer une fois par mois la soupape de sûreté et la vanne à sphère. La rupture de charge doit rester libre de toute obstruction.

En cas de besoin, la soupape de sécurité peut être remplacée (voir accessoires)

• INSTALLATION :

Le groupe de sécurité peut être installé sur des ballons de production ECS verticaux ou horizontaux. Il est conseillé d'effectuer un rinçage des canalisations avant la pose (effectuer également un nettoyage du chauffe eau dans le cas du remplacement du groupe de sécurité).

Il est livré en configuration de pose pour un ballon horizontal. Pour inverser le sens de pose, il faut :

1. retirer les goupilles de verrouillage de la soupape et du bouchon

2. enlever le bouchon en le dévissant, et tirer sur le corps du groupe pour libérer la soupape

3. faire pivoter le corps du groupe de sécurité puis remettre la soupape et le bouchon

4. remettre les goupilles de verrouillage

• RACCORD SPECIAL POUR VASE D'EXPANSION SANITAIRE :

Le raccord spécial X-CROSS se clipse sur l'une des deux prises femelle. Plusieurs positions sont possibles, un bouchon noir est fourni. Un circlips aluminium permet le maintien des deux corps.

Ce type de raccord permet une liaison plus facile avec le VEXBAL. (VEX05, VEX08, VEX11, VEX11FM, VEX18, VEX25, VEX060, VEX100, VEX200, VEX300) Le Groupe multiposition X-Cross GS20XC permet non seulement une liaison plus simple avec le vase VEXBAL mais il permet aussi de changer la soupape sans dévisser l'entrée et la sortie d'eau.
