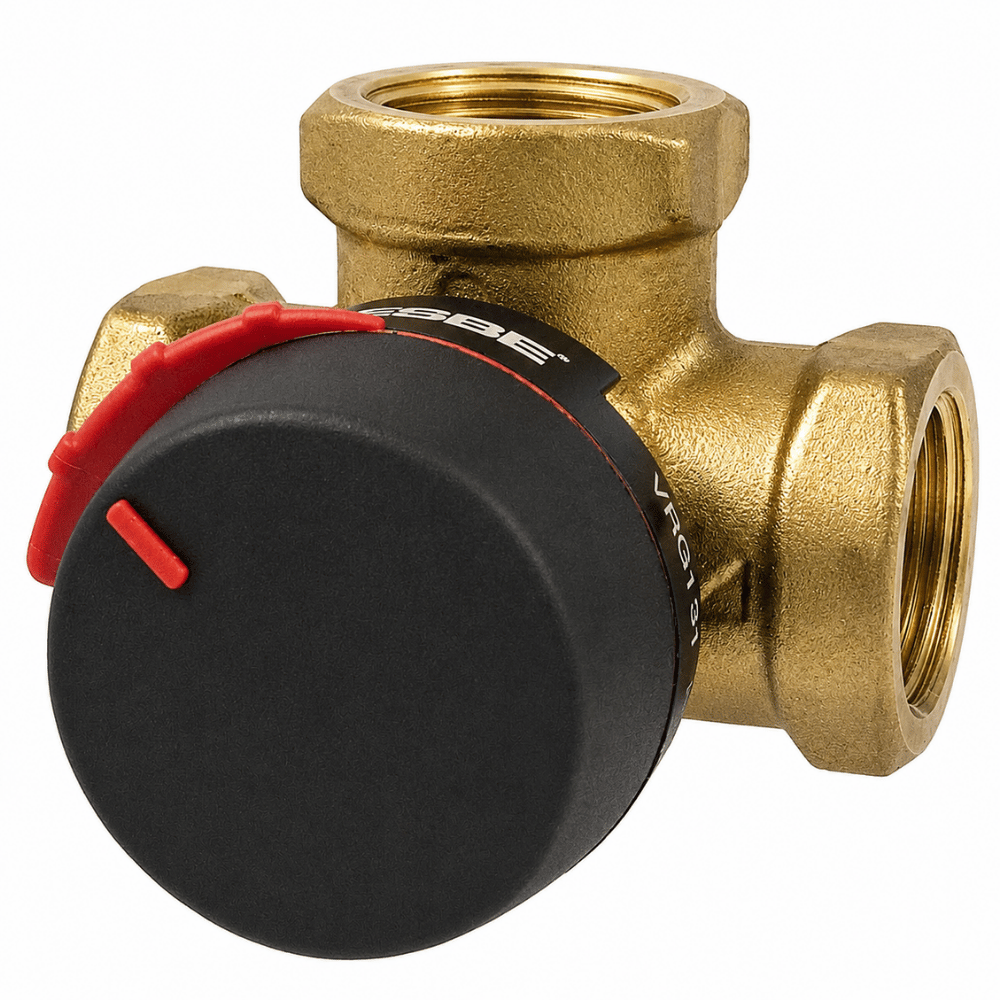

Vanne de Mélange 3 voies Femelle VRG131 ESBE

Les vannes VRG131 sont des vannes à 3 voies adaptées aux applications de mélange ou de dérivation. Les vannes sont fabriquées en laiton hautes performances permettant leur utilisation dans les installations de chauffage ou de refroidissement. La série VRG est disponible en DN15 à 50 et proposée avec différents types de raccords pour s'adapter à la plupart des dimensions de conduits. La vanne se combine parfaitement avec les servomoteurs et contrôleurs ESBE.

Que représente le terme Kvs :

Le coefficient de vanne Kv (appelé KVS dans le cas d’une ouverture totale de la vanne), représente le débit d’eau en m3/h traversant une vanne totalement ouverte soumise à une pression différentielle de 1bar.

Que représente le terme DN :

Le diamètre nominal (DN) d’un tube correspond à son diamètre intérieur. En accord avec la norme EN ISO 6708, le diamètre nominal doit être indiqué de la façon suivante : DN 15. Le chiffre sans unité suivant l’abréviation « DN » correspond approximativement au diamètre intérieur du tube en millimètres. L’importance du diamètre nominal est primordiale dans le cadre des calculs hydrauliques car celui-ci permet de déterminer le débit de passage du fluide dans le tube.

Vanne VRG 131 conçue pour :

- Chauffage

- Climatisation de confort

- Chauffage au sol

- Chauffage solaire

- Ventilation

- Zone

• Utilisation :

La série VRG 130 est une gamme de vannes à très faible taux de fuite, fabriquées à partir d'un alliage spécial de laiton, ce qui permet de les utiliser aussi bien dans des systèmes de chauffage que d'eau chaude sanitaire. Pour une manipulation plus pratique, les vannes sont équipées de boutons antidérapants et de fins de course pour un angle de rotation de 90°. L'échelle de position de la vanne peut être tournée et réorientée, ce qui offre un grand choix de positions de montage. Utilisées avec les servomoteurs ESBE de la série ARA600, les vannes VRG130 sont également faciles à automatiser et ont une précision de réglage exceptionnelle grâce à l'interface unique "vanne-auservomoteur". Pour bénéficier de fonctions de commande plus avancées, les contrôleurs ESBE offrent encore plus de possibilités d'applications. Les vannes ESBE VRG130 existent dans les dimensions DN15–50 en filetage intérieur et filetage extérieur, avec écrou tournant et bride de pompe en DN20, ou en raccord à compression pour conduits de diamètre extérieur de 22 et 28mm.

• Entretien et maintenance :

La conception compacte et fine de la vanne permet d'accéder facilement avec les outils lors de l'assemblage et du désassemblage de la vanne. Des kits de réparation sont disponibles pour les principaux composants.

• Exemple de montage :

Tous les exemples de montage peuvent être inversés. L'échelle de position de la vanne peut être tournée et réorientée pour s'adapter à différentes configurations d'installation et doit être disposée à la position exacte lors du montage, conformément aux instructions. Les symboles de marquage sur les ports de la vanne (■●▲) minimisent le risque d'un montage incorrect.

• Caractéristiques techniques :

Classe de pression : Puissance Nominale 10 bars ( PN10 )

Température du fluide utilisé : maxi (en continu) +110ºC / maxi (temporairement) +130ºC / mini -10ºC

Couple (à une pression nominale) DN15-32 :< 3 Nm / DN40-50 :< 5 Nm

Taux de fuite en % du débit * : Mélange, < 0.05% / Répartition, < 0.02%

Pression de service : 1 MPa (10 bar)

Pression différentielle maxi : Mélange, 100 kPa (1 bar) / Répartition, 200 kPa (2 bar)

Pression de fermeture : 200 kPa (2 bar)

Plage de réglage Kv/Kvmini, A-AB : 100

Connexions : Filetage intérieur, EN 10226-1 ; Filetage extérieur, ISO 228/1 ; Raccord à compression, EN 1254-2

* Pression différentielle 100kPa (1 bar)

Matériau

Corps de vanne : Laiton résistant à la dézincification, DZR

Secteur : Laiton résistant à l'abrasion

Arbre et bague : Composite PPS

Joints toriques : EPDM

• Dimensionnement :

- SYSTÈMES DE RADIATEURS OU DE CHAUFFAGE AU SOL

Commencez par la puissance de la chaudière en kW (par ex. 25 kW) et déplacez-vous verticalement jusqu'à la température ∆t choisie (par ex. 15 °C).

Déplacez-vous horizontalement jusqu'au champ ombré (chute de pression de 3 à 15 kPa) et sélectionnez la valeur Kvs la plus petite (par ex. 4.0).

Vous trouverez une vanne de mélange avec la valeur Kvs adaptée dans la description du produit respectif.

- AUTRES APPLICATIONS

Vérifiez que la valeur ∆P maximale n'est pas dépassée (référez vous aux lignes A et B dans le graphique ci-dessous).
