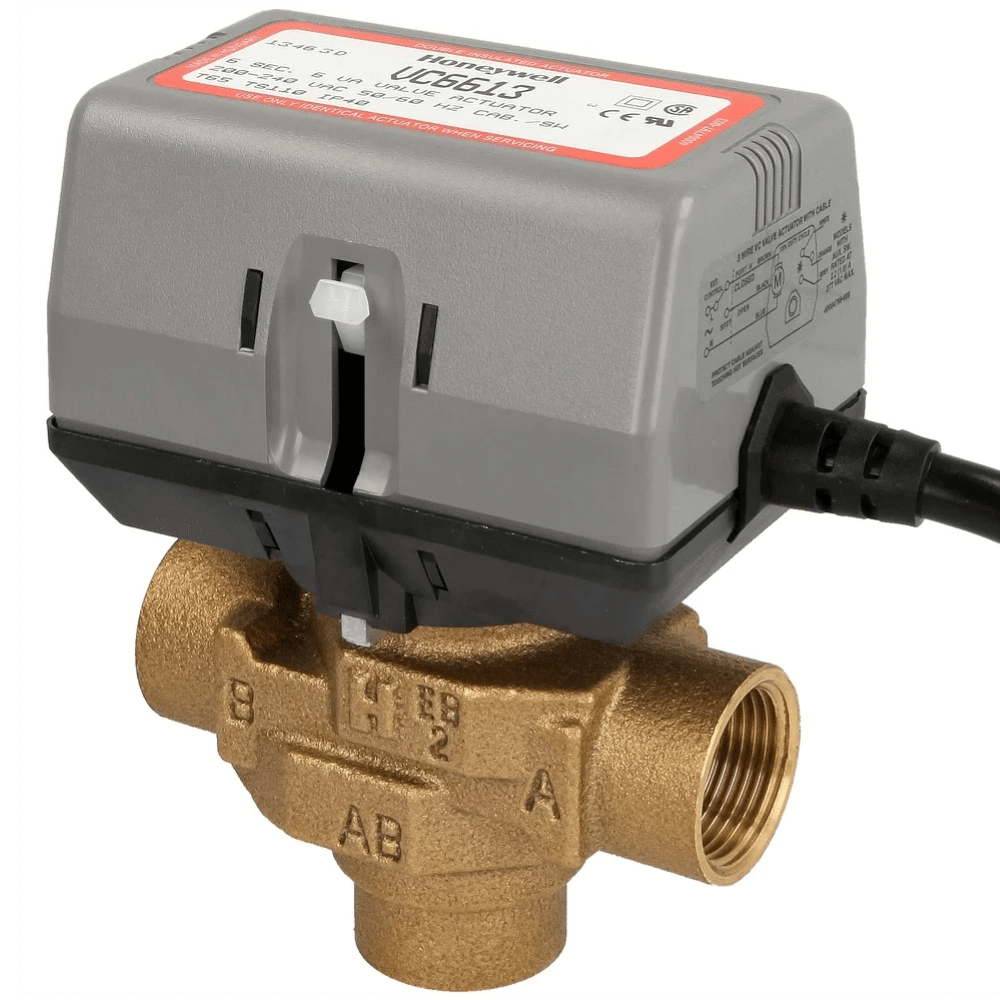

Vanne 3 voies 3/4" FF VC6613 Honeywell

La vanne 3 voies 3/4" FF VC6613 de Honeywell est un élément essentiel pour la régulation des systèmes hydrauliques, que ce soit pour l’eau chaude ou l’eau froide. Conçue pour optimiser la performance de vos installations, cette vanne offre une réalisation technique de pointe avec des caractéristiques qui répondent aux besoins variés des utilisateurs.

Caractéristiques techniques

La vanne 3 voies est dotée d'un raccordement femelle/femelle de type 3/4", ce qui la rend facile à installer dans diverses configurations. Avec un diamètre de 3/4" et une valeur Kvs de 7,0 m³/h, elle garantit un débit optimal, permettant un excellent contrôle et une régulation précise des circuits d’eau. La capacité à fonctionner entre 0 et 95 °C, avec une température maximale allant jusqu'à 120 °C, permet à cette vanne de s'adapter à une large gamme d'applications.

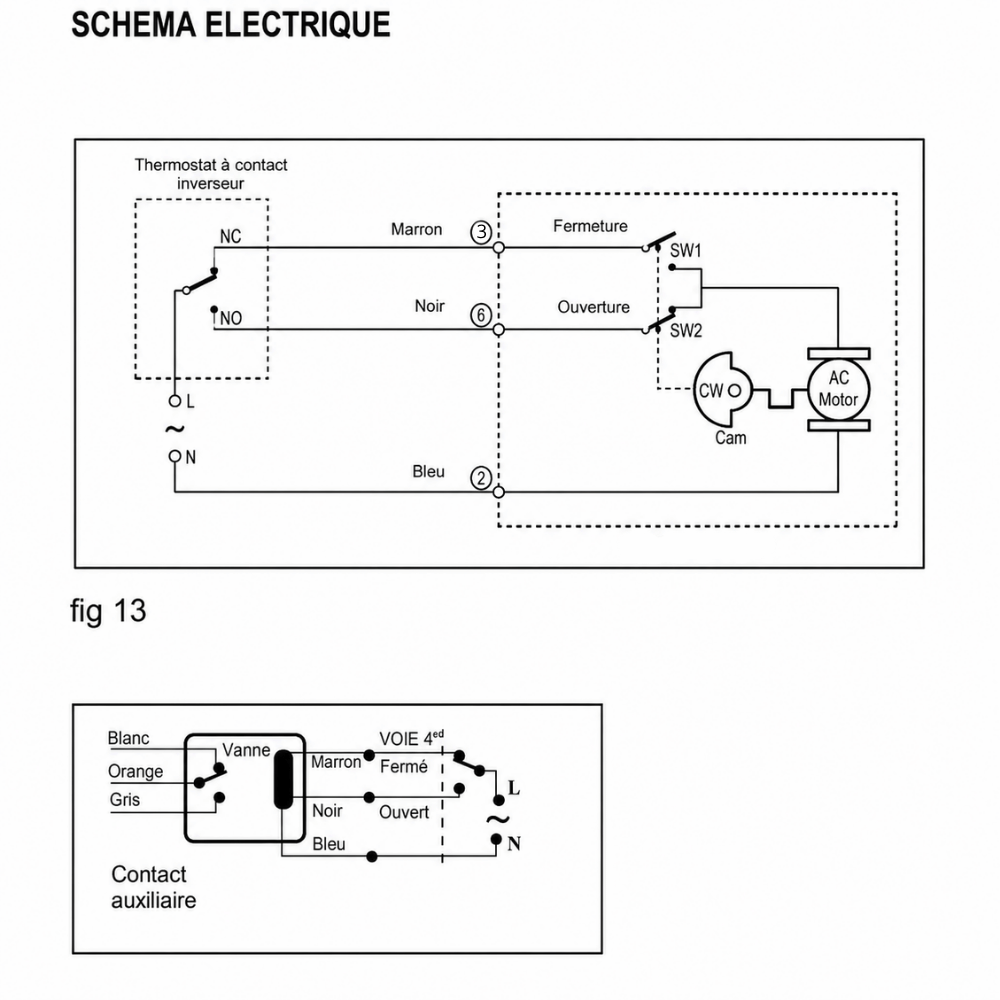

Fonctionnement de la vanne 3 voies

• Lors d’une demande, le contact NO se ferme, la vanne ferme la voie B et ouvre la voie A.
• Lorsque la voie A est en complète ouverte, la came ferme le contact fin de course SW1 et ouvre le fin de course SW2.
• Quand les besoins sont satisfaits, le contact NF se ferme, alimentant le moteur de vanne via SW1 fermant la voie A.
• Lorsque la voie A est complètement fermée, la came ferme le fin de course SW2 et ouvre SW1. La vanne est prête pour une nouvelle demande.
• Une coupure d’électricité laissera la vanne dans sa position. Lorsque l’alimentation est rétablie, la vanne répondra selon la position du contact NC/NO
• Sur une vanne 3 voies : La voie A ouverte veut dire que la circulation se fait entre AB/A ou A/AB. La voie A ferme veut dire que la circulation se fait entre AB/B ou B/AB.

La marque Honeywell

Honeywell, le fabricant de cette vanne, est une référence dans le domaine des technologies de régulation et de contrôle. Avec une garantie de 2 ans, vous avez la certitude de la qualité et de la fiabilité de votre investissement.

Informations complémentaires

• Pression de service : 20 bars
• Longueur du câble : 1 mètres
• Tension : 200 - 240 V
• Vanne pour régulation à 2 points
• 2 sens de marche raccordement 3 fils
• Vanne complète : actionneur, corps de vanne bronze, insert de vanne
