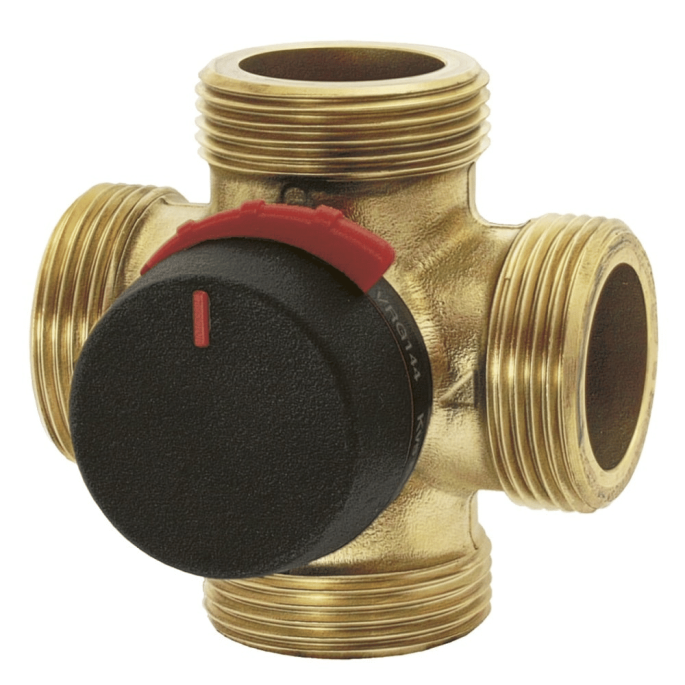

Vanne de Mélange 4 voies VRG142 ESBE

Filetage extérieur ( Mâle )

  • adaptée aux applications de double mélanges.
  • fabriquée en laiton hautes performances.
  • régulation exceptionnelle pour les meilleures performances de double mélange.
  • Format compact, polyvalence, installation facile.
  • Résistante et durabilité.
  • Parfaite adéquation entre la vanne et les servomoteurs ESBE.

Disponible en plusieurs Diamètre nominale et en multiple KVS ( voir renseignements techniques dans la description du produit )

Plus de détails

4 à 5 jours
point de fidélité

Aprés cet achat, ajoutez 1,44 € sous forme de bon de réduction utilisable sur votre prochaine commande (équivalent 18 points)

Vous hésitez encore ? N'hésitez pas à nous appeler ou découvrez notre offre de vanne melangeuse et servomoteur

Prix public : 92,40 € TTC

69€30 TTC

-25%

numero de téléphone

Besoin d'informations sur ce produit ? 03 27 33 82 00

Mode de paiement

Mode de paiement

Description

Les vannes VRG142 sont des vannes à 4 voies adaptées aux applications de double mélange.Ces vannes sont fabriquées en laiton hautes performances permettant leur utilisation dans les installations de chauffage ou de refroidissement. La série VRG est disponible en DN15-50 et proposée avec différents types de raccords pour s'adapter à la plupart des dimensions de conduits. La vanne se combine parfaitement avec les servomoteurs et contrôleurs ESBE

Que représente le terme DN :

Le diamètre nominal (DN) d’un tube correspond à son diamètre intérieur. En accord avec la norme EN ISO 6708, le diamètre nominal doit être indiqué de la façon suivante : DN 15. Le chiffre sans unité suivant l’abréviation « DN » correspond approximativement au diamètre intérieur du tube en millimètres. L’importance du diamètre nominal est primordiale dans le cadre des calculs hydrauliques car celui-ci permet de déterminer le débit de passage du fluide dans le tube.

Que représente le terme Kvs :

Le coefficient de vanne Kv (appelé KVS dans le cas d’une ouverture totale de la vanne), représente le débit d’eau en m3/h traversant une vanne totalement ouverte soumise à une pression différentielle de 1bar.

La vanne VRG142 est conçue pour :

- le chauffage

- la climatisation de confort

- le chauffage solaire

  • Utilisation :

La vanne VRG142 est une vanne à très faible taux de fuite, fabriquée à partir d'un alliage spécial de laiton, ce qui permet de les utiliser aussi bien dans des systèmes de chauffage que d'eau chaude sanitaire. Pour une manipulation plus pratique, la vanne VRG142 est équipée de boutons antidérapants et de fins de course pour un angle de rotation de 90°. L'échelle de position de la vanne peut être tournée et réorientée, ce qui offre un grand choix de positions de montage. Utilisée avec les servomoteurs ESBE de la série ARA600, les vannes VRG140 sont également faciles à automatiser et ont une bonne précision de réglage grâce à l'interface unique "vanne-au-servomoteur". Pour bénéficier de fonctions de commande plus avancées, les contrôleurs ESBE offrent encore plus de possibilités d'applications. La vannes ESBE VRG142 existe dans les dimensions DN 15 à 50 en filetage intérieur ( voir vanne VRG 141 ) et dans les dimensions DN15 à 50 en filetage extérieur.

  • Entretien et maintenance :

La conception compacte et fine de la vanne permet d'accéder facilement avec les outils lors de l'assemblage et du désassemblage de la vanne. Des kits de réparation sont disponibles pour les principaux composants.

  • Caractéristiques techniques :

- Classe de pression : PN 10

- Température du fluide utilisé : maxi (en continu) +110ºC ; maxi (temporairement) +130ºC ; mini -10ºC

- Couple (à une pression nominale) DN15-32 : < 3 Nm ; DN40-50 : < 5 Nm

- Taux de fuite en % du débit * : < 1,0%

- Pression de service : 1 MPa (10 bar)

- Pression différentielle maxi :  100 kPa (1 bar)

- Pression de fermeture : 100 kPa (1 bar)

- Plage de réglage Kv/Kvmini, A-AB : 100

- Connexions : Filetage intérieur, EN 10226-1 ; Filetage extérieur, ISO 228/1

* Pression différentielle 100kPa (1 bar)

- Matériau Corps de vanne : Laiton résistant à la dézincification, DZR

- Secteur : Laiton résistant à l'abrasion

- Arbre et bague : Composite PPS

- Joints toriques : EPDM

  • Dimensions :

  • Exemple de montage

Tous les exemples de montage peuvent être inversés. L'échelle de position de la vanne peut être tournée et réorientée pour s'adapter à différentes configurations d'installation et doit être disposée à la position exacte lors du montage, conformément aux instructions. Les symboles de marquage sur les ports de la vanne (■●▲) minimisent le risque d'un montage incorrect.

  • Dimensionnement :

SYSTÈMES DE RADIATEURS OU DE CHAUFFAGE AU SOL :

Commencez par la puissance de la chaudière en kW (par ex. 25 kW) et déplacez-vous verticalement jusqu'à la température ∆t choisie (par ex. 15 °C).

Déplacez-vous horizontalement jusqu'au champ ombré (chute de pression de 3 à 15 kPa) et sélectionnez la valeur Kvs la plus petite (par ex. 4.0). Vous trouverez une vanne de mélange avec la valeur Kvs adaptée dans la description du produit respectif.

AUTRES APPLICATIONS  :

Vérifiez que la valeur ∆P maximale n'est pas dépassée (référezvous aux lignes A et B dans le graphique ci-dessous).

Caractéristiques

Nombre de voies4 voies
Filetage vanneMâle
Type de produitVanne de mélange

Ce produit existe en 6 déclinaisons

  • DECLINAISONS 1" - 6.3 kvs avec la référence : 11641000
  • DECLINAISONS 1" - 4 Kvs avec la référence : 11640900
  • DECLINAISONS 1 1/4" - 10 Kvs avec la référence : 11641100
  • DECLINAISONS 1 1/2" - 16 Kvs avec la référence : 11641200
  • DECLINAISONS 2" - 25 Kvs avec la référence : 11641600
  • DECLINAISONS 2 1/4" - 40 Kvs avec la référence : 11641800
