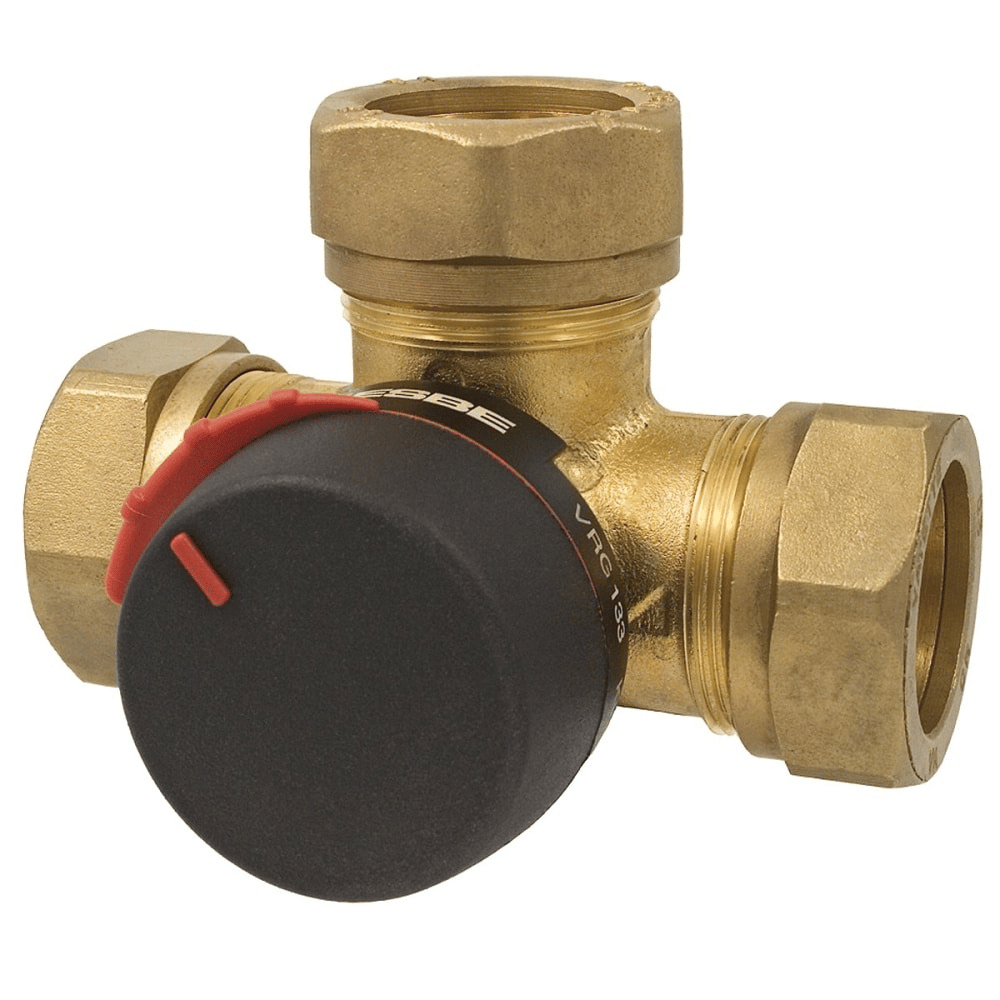

Vanne de Mélange 3 voies VRG133 ESBE

Un produit polyvalent

• Chauffage
• Climatisation de confort
• Chauffage au sol
• Chauffage solaire
• Ventilation
• Zone

Fonctionnement et utilisation

La VRG132 est une vanne à très faible taux de fuite, fabriquées à partir d'un alliage spécial de laiton, ce qui permet de les utiliser aussi bien dans des systèmes de chauffage que d'eau chaude sanitaire. Pour une manipulation plus pratique, les vannes sont équipées de boutons antidérapants et de fins de course pour un angle de rotation de 90°. L'échelle de position de la vanne peut être tournée et réorientée, ce qui offre un grand choix de positions de montage.

Compatibilité

Utilisées avec les servomoteurs ESBE de la série ARA600, les vannes VRG132 sont également faciles à automatiser et ont une précision de réglage exceptionnelle grâce à l'interface unique "vanne-auservomoteur".

Entretien et maintenance

La conception compacte et fine de la vanne permet d'accéder facilement avec les outils lors de l'assemblage et du désassemblage de la vanne. Des kits de réparation sont disponibles pour les principaux composants.

Caractéristiques techniques :

• Classe de pression : Puissance Nominale 10 bars ( PN10 )
• Température du fluide utilisé : maxi (en continu) +110ºC / maxi (temporairement) +130ºC / mini -10ºC
• Couple (à une pression nominale) DN15-32 :< 3 Nm / DN40-50 :< 5 Nm
• Taux de fuite en % du débit * : Mélange, < 0.05% / Répartition, < 0.02%
• Pression de service : 1 MPa (10 bar)
• Pression différentielle maxi : Mélange, 100 kPa (1 bar) / Répartition, 200 kPa (2 bar)
• Pression de fermeture : 200 kPa (2 bar)
• Plage de réglage Kv/Kvmini, A-AB : 100
• Connexions : Filetage intérieur, EN 10226-1 ; Filetage extérieur, ISO 228/1 ; Raccord à compression, EN 1254-2
• * Pression différentielle 100kPa (1 bar)

Matière utilisée

• Corps de vanne : Laiton résistant à la dézincification, DZR
• Secteur : Laiton résistant à l'abrasion
• Arbre et bague : Composite PPS
• Joints toriques : EPDM

Conseils de dimensionnement pour radiateur ou chauffage sol

Commencez par la puissance de la chaudière en kW (par ex. 25 kW) et déplacez-vous verticalement jusqu'à la température ∆t choisie (par ex. 15 °C).

Déplacez-vous horizontalement jusqu'au champ ombré (chute de pression de 3 à 15 kPa) et sélectionnez la valeur Kvs la plus petite (par ex. 4.0).

Vous trouverez une vanne de mélange avec la valeur Kvs adaptée dans la description du produit respectif.
