Vanne à boisseau cylindrique 3 voies

Livrée avec connecteur rapide et 1m de câble

Diamètre Nominale : 1" Mâle

Plus de détails

VDB3V26M En stock: 3
25 pts

Gagnez 25 points de fidélité
Soit 2,54

Utilisable sous forme de bon de réduction sur votre prochaine commande.

Pour convertir vos points en bon de réduction, utilisez l'onglet dédié dans votre espace "Mon compte". Voir nos CGV en bas de page.

1.8
Fermer

Vous souhaitez comparer avec d'autres produits similaires ?
Visitez notre sélection de vanne directionnelles thermador

169€63 TTC

mascotte esc

Description

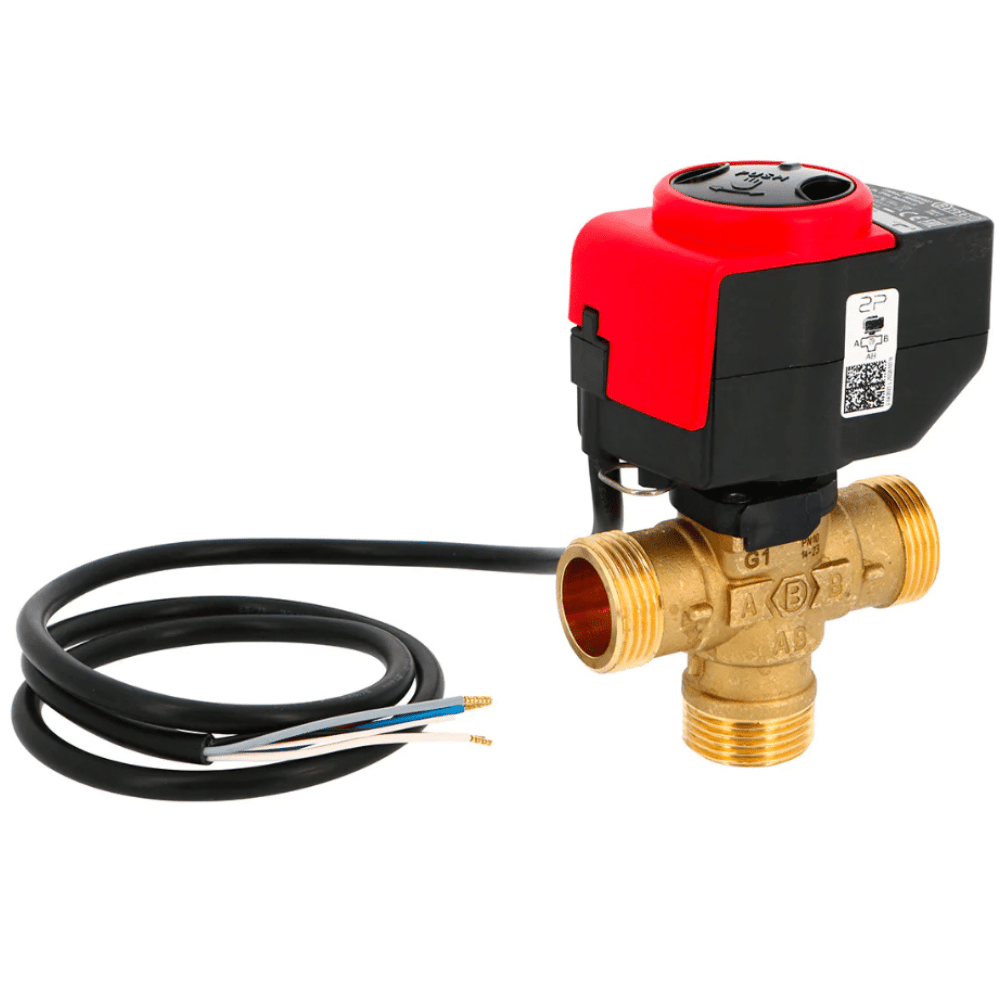

Vanne à boisseau cylindrique 3 voies

- Vanne à boisseau cylindrique 3 vioes

- Moteur 3 fils intégrés 230V, à cycles de rotation 120°

- Indication sur le moteur de la position du boisseau

- Male 1"

- Pression maxi : 10 bar

- Temps de manoeuvre 8s

- IP 40

- 50% glycol maxi

- Température exercice : ( 5°C/90°C)

- Livrée avec connecteur rapide et 1m de câble



FONCTION


-La vanne directionnelle VDEV permet de dériver automatiquement le fluide dans les installations de chauffage.



CARACTERISTIQUES TECHNIQUES


Corps de la vanne


-Corps Laiton UNI EN12165 CW617N
-Boisseau laiton recouvert de polypropilène
-Joints de boisseau TPE


Fluides eau

-solutions avec glycol Vanne directionnelle
-glycol : 50% maxi
-Pression maxi de fonctionnement 10 bar
-Pression différentielle maxi 1 bar
-Plage de température 5° / + 90°C


Servomoteur
-Alimentation électrique 230V 50 Hz
-Puissance absorbée 5VA
-IP 40
-Temps de manœuvre 8 s
-Température ambiante 1 / 60°C
-Cable d'alimentation 1 m
-Relai intégré,



FONCTIONNEMENT


-La voie AB est toujours ouverte
-Le percement à 120° du boisseau permet de laisser ouvertes alternativement les voies A et B lors du fonctionnement du moteur, qui tourne toujours dans le meme sens.

-En cas de blocage, le moteur tourne en sens contraire.
-Lecture directe sur le moteur de la position du boisseau.

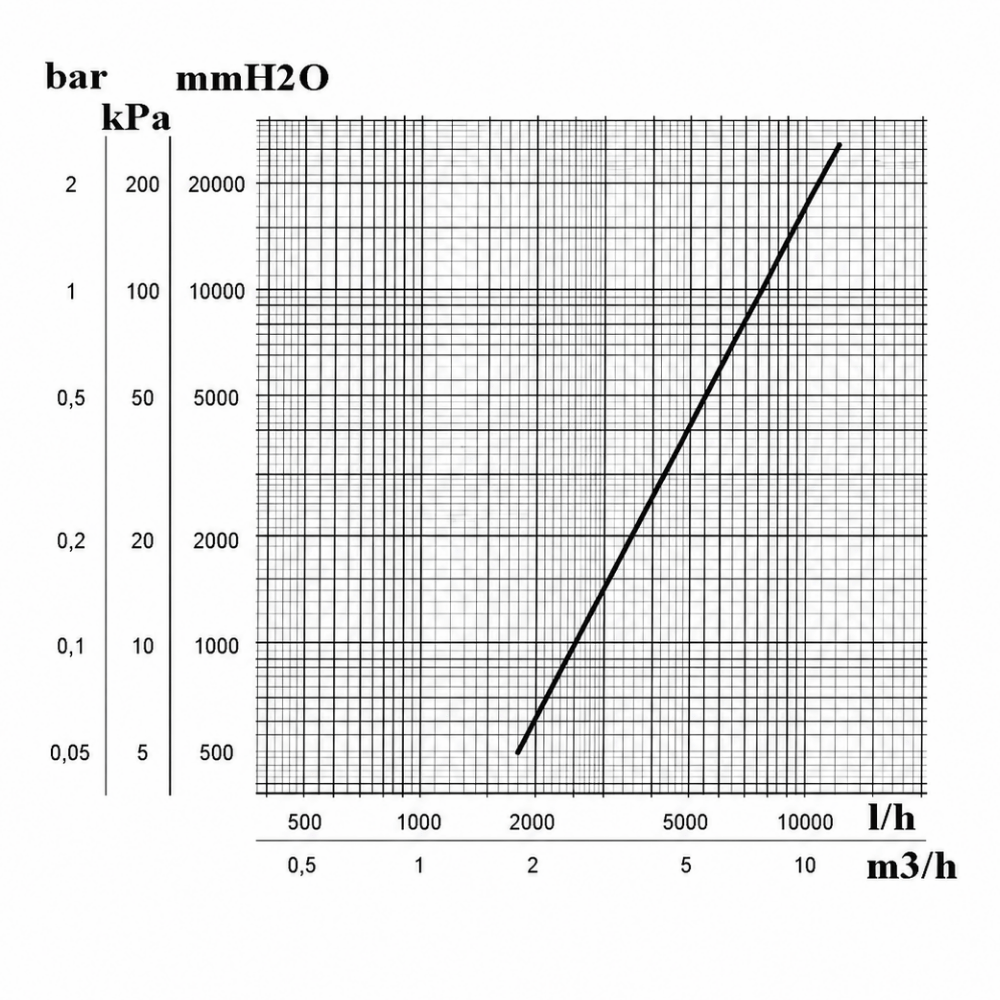

CARACTERISTIQUES HYDRAULIQUES


Kv(m3/h)    7,5

POSE


-Toutes positions, mais le moteur ne doit pas être sous la vanne.

COTES

Sources : www.thermador.fr
