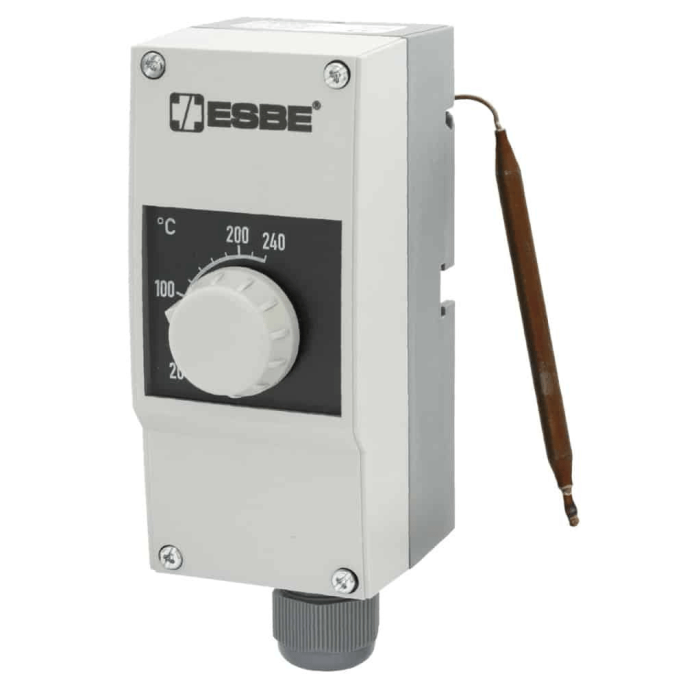

Thermostat de gaz de fumée Série CTF 151

Un système performant

Le thermostat de gaz de fumée ESBE de la série CTF150 est composé d'une sonde de température connectée à une unité de commutation. L'unité de commutation peut être utilisée pour commander l'alimentation électrique d'un circulateur ou d'une unité de charge avec un circulateur intégré.

Principe de fonctionnement

Le thermostat peut facilement être réglé pour une température comprise entre 20 °C et 240 °C en tournant le bouton de réglage. Si nécessaire, la plage de température peut être limitée.

Conseils de montage

La sonde de température peut être montée directement sur l'extérieur de la canalisation de gaz de fumée, ou à l'intérieur de la canalisation en utilisant le doigt de gant de la série CTF851. L'unité de commutation est préparée pour faciliter un montage mural. La sonde de température est reliée à l'unité de commutation par un conduit de 1500 mm.

Caractéristiques techniques

• Température ambiante – réservoir : −30 °C à +50 °C
• Température ambiante – utilisation : 0 °C à +50 °C
• Indice de protection : IP54 (EN 60529)
• Capacité du contact :
  • contact N/C : max. 16(2.5) A, 230 VAC
  • contact N/O : max. 6.3(2.5) A, 230 VAC
  • min. : 24 V AC/DC, 100 mA
• Hystérésis : 7 % de la plage d’échelle
• Sonde de température : Ø 6 mm × 96 mm
• Conduit : Ø 1.5 mm × 1 500 mm
• Doigt de gant : Ø 8 mm × 0.75 mm, longueur 100 mm
• Poids : 0,2 kg
• Couvercle du boîtier : Plastique ABS
• Boîtier : Plastique PA (renforcé)
• Sonde de température : Acier inoxydable (CrNi, 1.4301)
• Isolation : Flexible en plastique PVC
• Doigt de gant : Acier inoxydable (CrNi, 1.4571)
• Conformités : EN 14597, LVD 2006/95/EC, EMC 2004/108/EC
