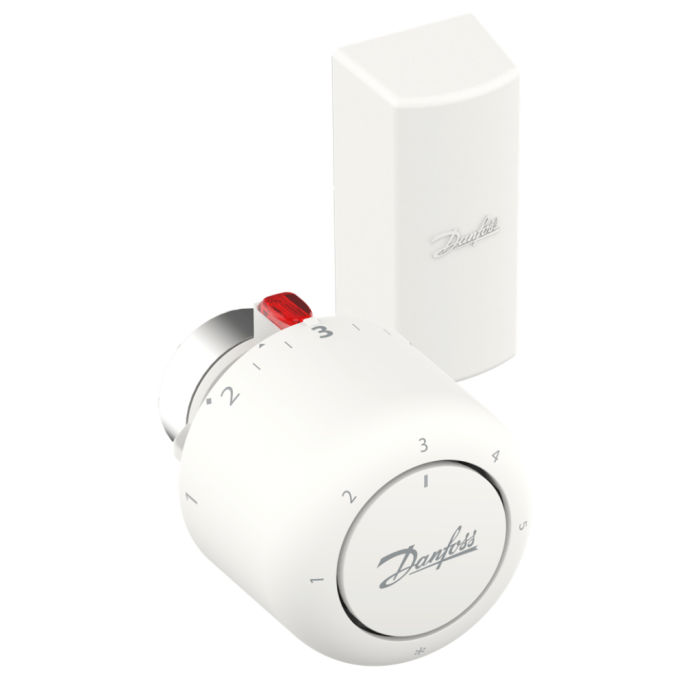

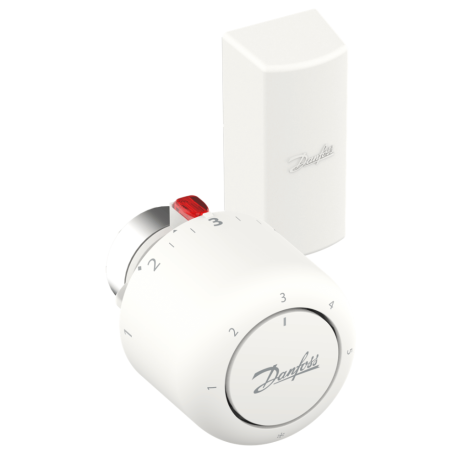

Tête Thermostatique RAVL 2952 Danfoss

 Choix de l'élément

Il convient de choisir l'élément thermostatique sur la base des critères suivants :

Le bulbe du thermostat doit toujours être à même de pouvoir détecter la température de l'air ambiant circulant.

Thermostat à bulbe incorporé

Un thermostat à bulbe incorporé s'utilise sur les radiateurs en îlot quand l'air ambiant peut librement circuler autour du thermostat.

Thermostat à bulbe à distance

Ce modèle est mis en oeuvre quand le thermostat est monté à la verticale et orienté vers le haut, quand des rideaux, des meubles ou de larges appuis de fenêtre empêchent une libre circulation de l'air ambiant ou quand un courant d'air ne permet pas de mesurer exactement la température.

Ces cas de montage se présentent généralement dans l'habitat. En cas de doute, toujours recourir à un thermostat à bulbe à distance. Pour des raisons de confort, monter le bulbe à distance à une hauteur de 30 à 70 cm ou sous le radiateur.

Ces emplacements permettent de mesurer au mieux la température perçue par une personne assise.

Unité de réglage à distance

Cette unité est mise en oeuvre quand le radiateur ou le convecteur est monté dans un panneau ou quand le réglage est rendu difficile pour une raison quelconque.

Dans cette unité, le bulbe et le bouton de réglage forment une entité. Il convient donc de monter l'unité de réglage à distance à un endroit facile d'accès. L'air ambiant doit pouvoir circuler librement autour de l'unité pour que le bulbe puisse détecter la température de la pièce.

Tête Thermostatique RAV - RAVL Danfoss

Les éléments de service sont utilisés pour remplacer les anciens thermostats Danfoss séries RAV et RAVL sans changer le corps de vanne.

La forme et les caractéristiques techniques sont identiques à celles des vannes thermostatiques de la série RA 2000.

La désignation des nouveaux modèles se réfère aux anciens:

• Type RA/VL pour corps de vanne RAVL
• Type RA/V pour corps de vannes RAV

Le diamètre du col du corps de vanne sert à déterminer le type de l'élément de remplacement (voir figure ci-dessous).

Tous les éléments de cette série sont dotés d'une protection antigel, le réglage peut être limité ou bloqué.

Dans le bulbe à distance, 2 m de tube capillaire sont bobinés. Un éventuel surplus reste enroulé et de ce fait est invisible.

Couleur: blanc selon RAL 9016.

Il est recommandé de profiter du remplacement des éléments pour changer le bourrage.

Thermostat de service

1) A X_p = 2 K (la vanne est fermée à une température ambiante supérieure de 2°C)

2) Lors de la livraison de l'élément avec bulbe à distance, le capillaire est enroulé dans le boîtier du bulbe.

Seul la longueur nécessaire est déroulée lors du montage.

Fiche technique - Thermostats de service pour corps de vanne RAVL et RAV

Les températures ambiantes qui correspondent aux chiffres d'ajustage sur le bouton de réglage ressortent de l'échelle ci-dessus. Ce sont des valeurs indicatives car la température atteinte est influencée, entre autres, par les conditions de montage.

Blocage et limitations max. et min. de l'ajustage sont effectués à l'aide d'ergots de limitation placés à l'arrière de l'élément.

Ce procédé est décrit en détail dans les instructions jointes à chaque emballage.

Construction

1. Élément thermostatique

2. Soufflet

3. Bouton de réglage

4. Ressort de réglage

5. Ergot de limitation

La température ambiante agit directement sur le soufflet, contenant de la vapeur, se trouvant à l'intérieur de l'élément thermostatique.

Lorsque la température de la pièce baisse, le soufflet se comprime à l'intérieur de l'élément provoquant l'ouverture de la vanne qui assurera ainsi l'apport de chaleur nécessaire correspondant à la température souhaitée. Le processus inverse se produit lorsque la température ambiante croit: sous l'effet de la pression d'évaporation, le soufflet se détend, la vanne se ferme réduisant ainsi l'apport d'eau chaude au radiateur.

Montage

Les éléments de service se montent au mieux réglés sur la position maximale. Vous trouverez les instructions de montage sur l'emballage.
