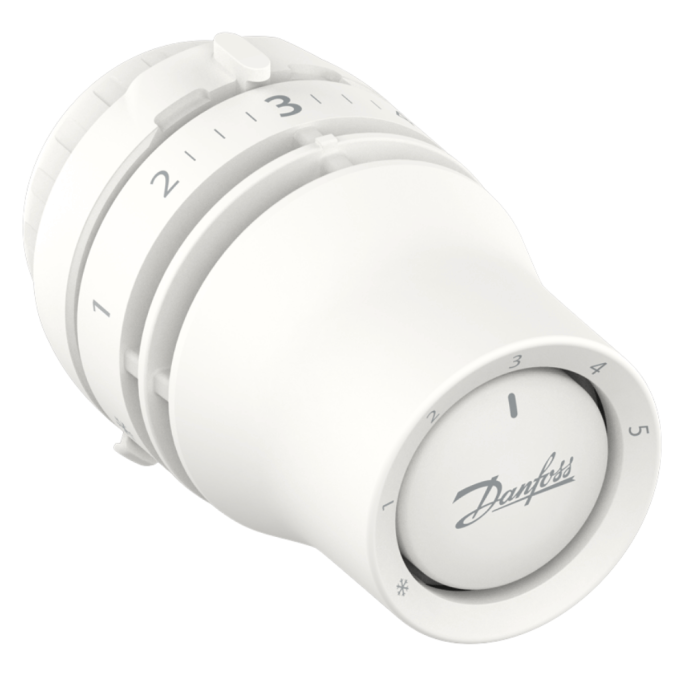

Tête Thermostatique Liquide Danfoss RAW

La gamme RAE est un programme de têtes thermostatiques destinées à tous les systèmes de chauffage urbain et central.

RA est un régulateur proportionnel autonome à faible bande P.

Les têtes thermostatiques RAW sont destinées aux systèmes de chauffage domestique à 2 tuyaux.

Les éléments RAW sont munis d'un mécanisme à encliquetage instantané qui garantit un montage rapide, solide et durable de l'élément sur le corps de la vanne, sans nécessiter le moindre outil.

Les éléments RAW présentent des fonctions de protection antigel et d'arrêt positif offrant une flexibilité optimale à l'utilisateur.

La construction RAW est particulièrement robuste grâce aux limites de résistance des deux butées et aux limites de force de flexion de l'élément considérablement supérieures aux exigences de la norme européenne EN 215.

La tête RAE est équipée de 2 m de tube capillaire extra fin, enroulé dans le boîtier du bulbe à dis-tance. Une fois l'élément monté, il faut tirer sur le tube capillaire pour l'amener à la longueur souhaitée.

Fiche technique - Éléments thermostatiques RAW

Le bouton de réglage permet de définir la température ambiante souhaitée. L'échelle de température ci-dessus donne l'équivalence entre les graduations et la température ambiante. Les valeurs de température indiquées ne sont qu'à titre informatif car la température ambiante obtenue est souvent influencée par les conditions d'installation.
Les graduations de température sont conformes aux normes européennes pour Xp = 2 °C. Cela signifie que les têtes thermostatiques se ferment lorsque l'élément détecte une température de 2 °C supérieure à celle indiquée sur l'échelle.

Verrouillage des réglages

Le verrouillage et la limitation du point de consigne de température des éléments RAW sont réalisés à l'aide des encoches illustrées sur l'images:

• Tourner l'élément sur le réglage max.
• Appuyer dans l'encoche à l'aide d'un tournevis et maintenir enfoncé tout en tournant la poignée jusqu'au réglage max. souhaité.
• Ôter le tournevis.

Conseils de montage

Une fois le capuchon protecteur de la vanne enlevé, la tête encliquetable Danfoss est facile à monter et ne nécessite aucun outil. Pour fixer l'élément sur la vanne, appliquer une légère pression. Une fois l'élément en place, le mécanisme d'encliquetage est activé et l'élément est correctement monté.

En cas de montage et de démontage réitérés, le mécanisme doit être serré manuellement en tournant l'anneau de serrage.
