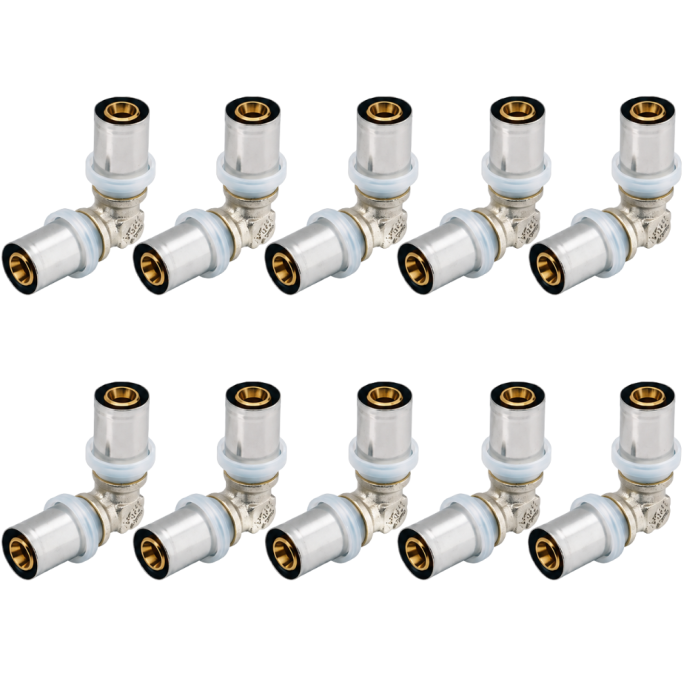

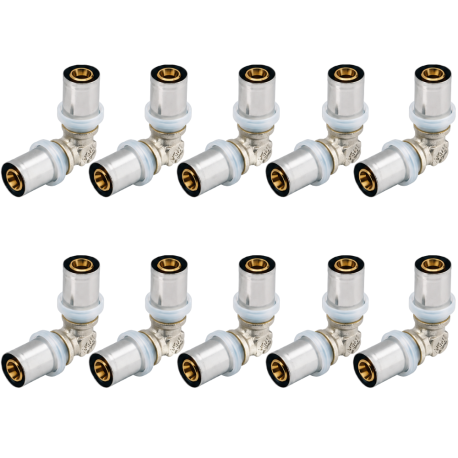

Lot de 10 Coudes 90° multicouche à sertir D20 RBM profil TH-H-U-B-F

Type de produit

Le lot de coudes multicouche à sertir se compose de 10 unités conçues pour faciliter la distribution de fluide dans les systèmes de plomberie. Chaque coude a un angle de 90 degrés, ce qui les rend idéaux pour les changements de direction dans les circuits d'eau.

Matériaux Utilisés

Les coudes sont fabriqués en laiton nickelé CW 617N, un matériau reconnu pour sa résistance à la corrosion et sa durabilité. La bague de serrage en acier inoxydable et les joints d'étanchéité en EPDM PEROX garantissent une connexion étanche et robuste.

Précautions d'insertion

Lors de l'insertion des coudes, il est essentiel de s'assurer que le coude est inséré jusqu'à la calotte isolante transparente. Cela offre une indication claire de la profondeur adéquate de l’insertion.

Méthode de coupe

Pour une installation réussie, il est recommandé d'utiliser une cisaille pour tube multicouche pour réaliser des coupes nettes sans bavures, afin d'éviter tout risque de dommage aux joints lors du sertissage.

Les raccords RBM à compression sont conçus pour le branchement des tuyaux en polyéthylène multicouche Tita-fix de RBM, employés dans l'installation de systèmes de distribution d'eau chaude et froide pour le chauffage et des applications sanitaires.

L'usage de raccords à compression facilite grandement le processus de connexion des tuyaux multicouches, rendant l'assemblage rapide et sans nécessité d'utiliser des produits d'étanchéité, des pâtes ou des liquides. Une étanchéité fiable est obtenue par la compression de la bague, soit en laiton soit en acier inoxydable, avec l'outil approprié. La résistance au démontage est bien supérieure à la pression normale d'utilisation du tuyau multicouche. Une calotte isolante transparente assure une vérification aisée de la mise en place adéquate du tuyau.

Note : Il est essentiel d'insérer le tuyau jusqu'à ce qu'il atteigne la calotte isolante pour un assemblage correct.

Références RBM :

• Pour le diamètre 16 : 674.16.00
• Pour le diamètre 20 : 674.20.00

Caractéristiques techniques

• Corps du raccord : Laiton avec finition nickelée CW 617N conformément à la norme UNI EN 12165
• Joints d'étanchéité : EPDM PEROX
• Bague de serrage : Acier inoxydable
• Calotte de serrage diélectrique : PE
• Température maximale d'utilisation : + 95°C
• Pression maximale d'utilisation : 10 bars (1000 kPa)

Guide de montage

Etape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

Etape 2 :

Insérez l'outil de calibrage et d'évasement à l'intérieur du tube, en le tournant dans le sens des aiguilles d'une montre jusqu'à ce que vous atteigniez à la fois le calibrage et l'évasement sur les faces interne et externe du tube. Cette tâche peut être accomplie manuellement ou à l'aide d'une perceuse-visseuse. À noter : Le biseau interne est spécifiquement conçu pour éviter d'endommager les joints toriques lors de l'insertion du tube.

Etape 3 :

Insérez le tube complètement dans le raccord, jusqu'à ce qu'il ne puisse aller plus loin. Vous pouvez vérifier cette insertion grâce à la calotte transparente, illustrée sur l'image correspondante. Pour faciliter l'insertion du tube, appliquez à l'intérieur un peu d'eau ou d'huile de silicone. Lorsqu'il s'agit d'utiliser ces matériaux dans des systèmes sanitaires, assurez-vous que l'huile de silicone est approuvée pour le contact alimentaire (certification ACS, WRAS, etc.).

Important : L'EMPLOI D'UN LUBRIFIANT NON CONFORME PEUT DÉGRADER LES JOINTS.

Etape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
