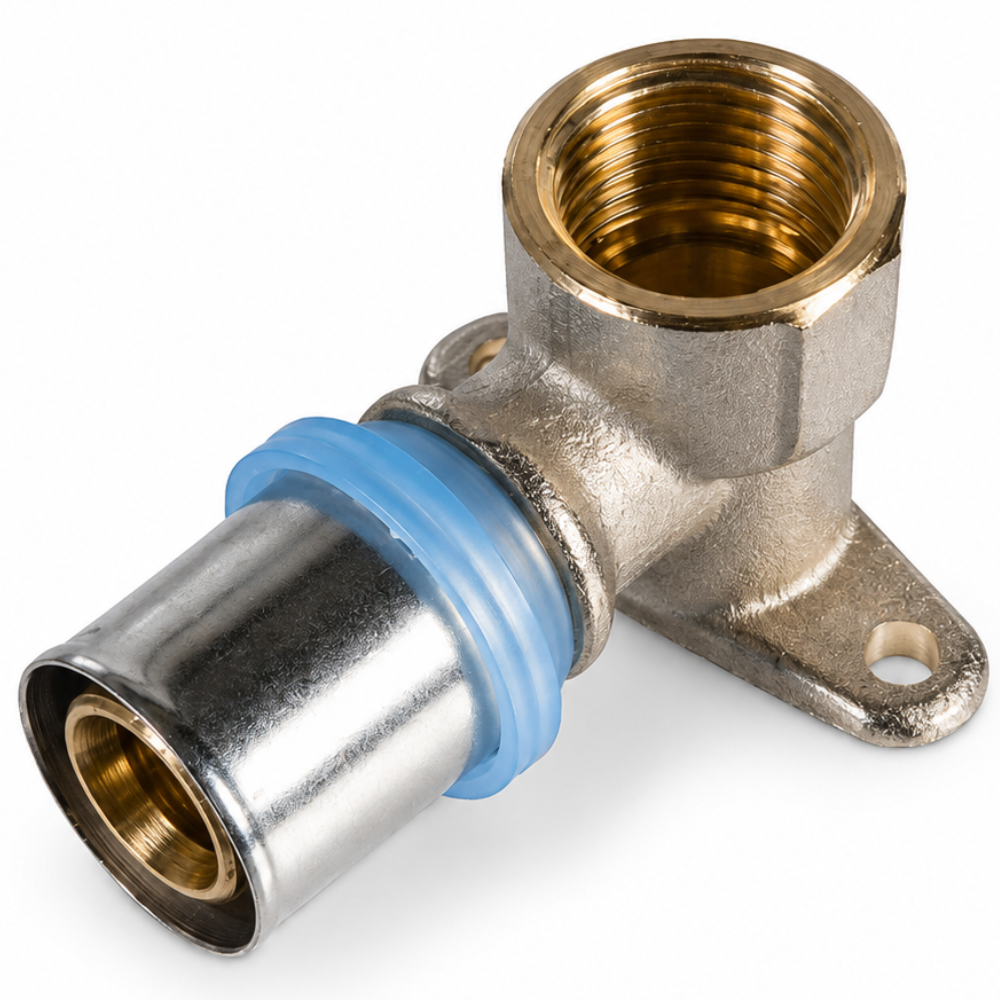

Applique murale multicouche 1/2 F 16 RBM

L'applique murale multicouche 1/2 F 16 de RBM est un produit conçu pour la distribution d'eau froide et chaude dans divers systèmes de plomberie. Que ce soit pour des applications sanitaires ou de chauffage, cet accessoire s'intègre parfaitement dans les installations domestiques et professionnelles.

Matériaux de qualité

Cette applique murale multicouche est fabriqué en laiton nickelé, garantissant une excellente résistance à la corrosion et à l'usure. La douille serre-tube en acier inoxydable utilisée dans sa conception ajoute un niveau de durabilité supplémentaire pour garantir des performances optimales sur le long terme.

Compatibilité

Les raccords à sertir RBM permettent de raccorder le tube en polyéthylène multicouche RBM Tita-fix.

Installation et montage

L’utilisation des raccords à sertir simplifie les opérations de raccordement du tube multicouche. L’assemblage est rapide et propre grâce à l’absence totale de matériaux d’étanchéité, pâtes et liquides lubrifiants. L'étanchéité mécanique s’obtient par déformation de la douille par pressage avec l’outil prévu. La calotte isolante est transparente et permet de s'assurer de l'insertion correcte du tube dans le raccord.

• Remarque : Pour un assemblage correct, le tube doit être inséré jusqu’au contact de la calotte isolante.

La marque RBM

La marque RBM, qui distribue cette applique murale multicouche est reconnue dans le domaine de la plomberie. Elle s'engage à fournir des produits de qualité qui respectent les exigences des professionnels du secteur, ce qui témoigne de son savoir-faire et de son sérieux.

Caractéristiques techniques

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d’étanchéité : EPDM PEROX
• Calotte diélectrique de serrage : PE
• Température d’exercice max. : + 95°C
• Pression d'exercice max. : 10 bars (1000 kPa)

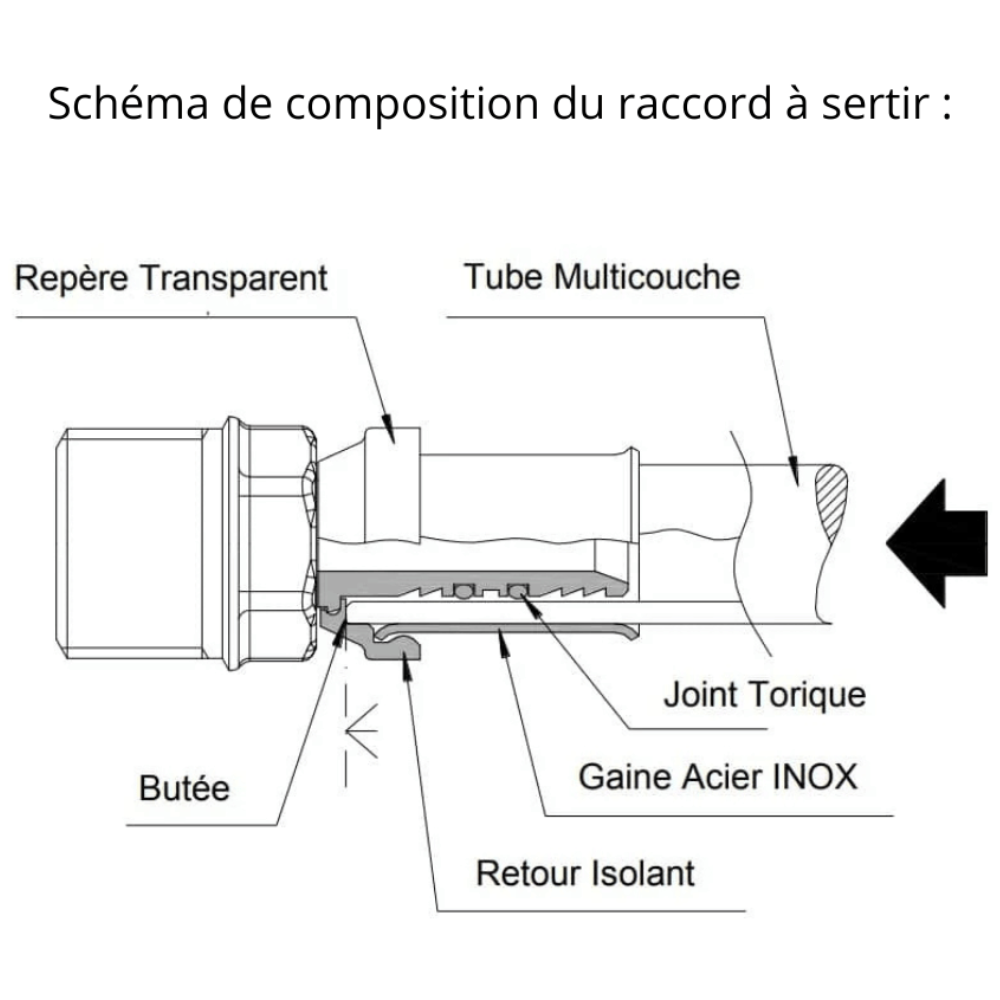

Schéma de composition du raccord à sertir

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
