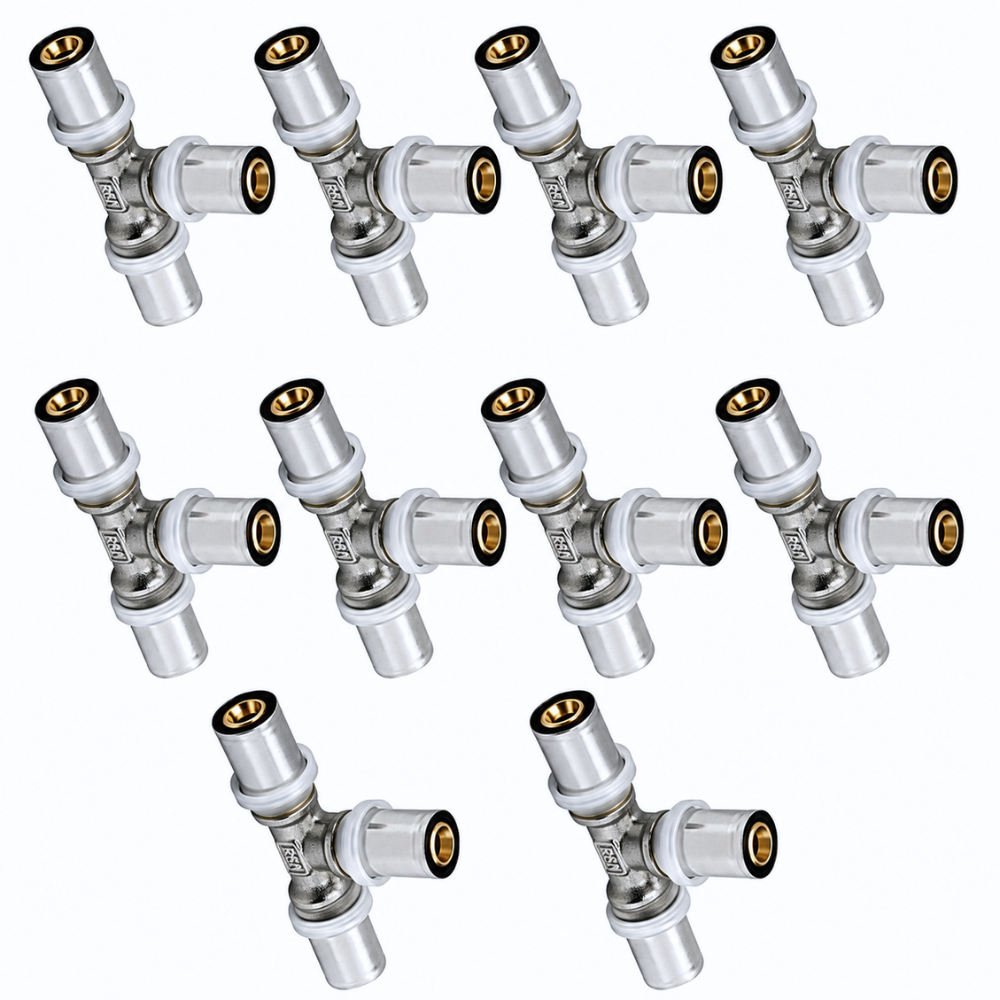

Lot de 10 Té égal D.20 multicouche profil TH-H-U-B-F à sertir RBM

Le lot de 10 Té égal D.20 multicouche profil TH-H-U-B-F à sertir de RBM est conçu pour répondre aux besoins d’une distribution efficace d’eau chaude et froide. Sa conception robuste et son utilisation simple en font un choix incontournable pour les professionnels.

Matériaux et dimensions adaptés

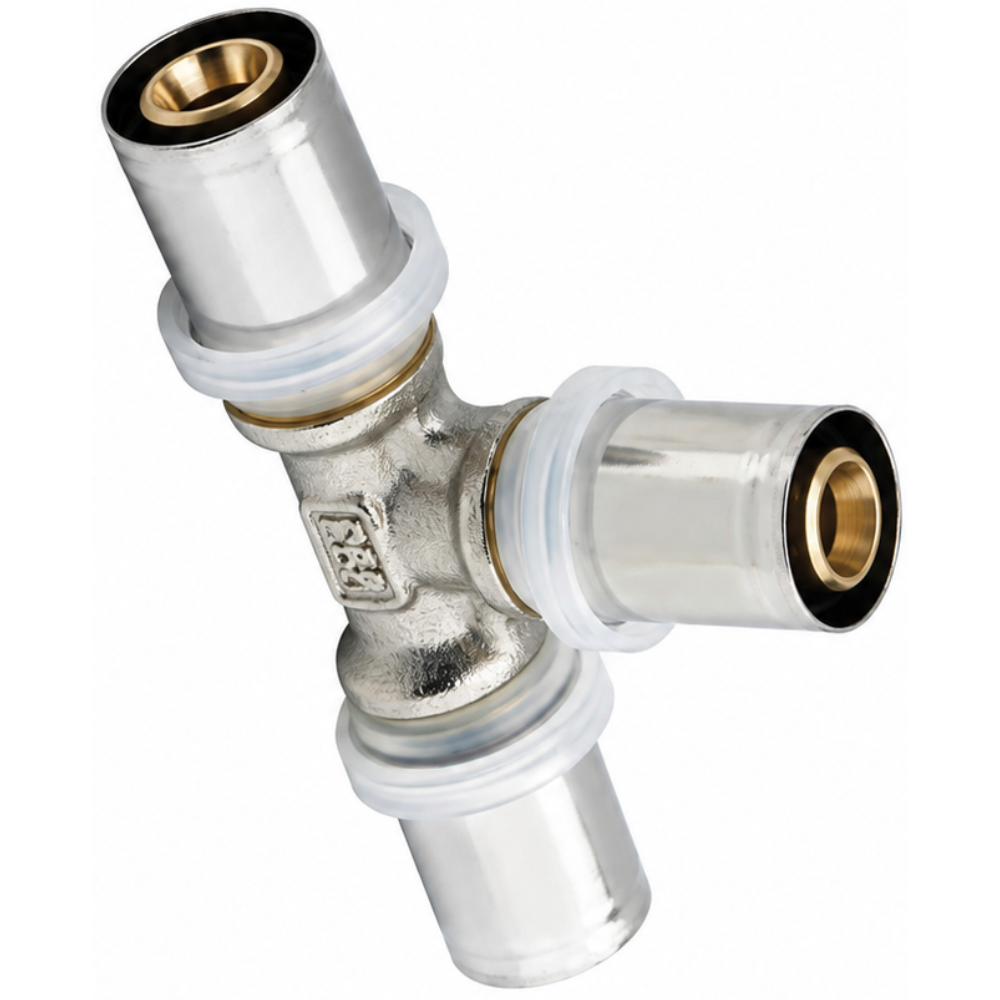

Doté d'un diamètre de 20 mm, ce té s’adapte facilement à différentes configurations de tuyauterie. Son corps en laiton nickelé offre une excellente résistance à la corrosion, assurant fiabilité et longévité. Par ailleurs, la douille en acier inoxydable renforce davantage sa durabilité.

Compatibilité optimisée

Spécialement conçu pour fonctionner avec les tubes multicouches RBM Tita-fix, ce raccord garantit une connexion parfaite grâce à un système de sertissage précis.

Installation simplifiée et rapide

Les raccords à sertir permettent une mise en place rapide et soignée, sans nécessiter de produits d’étanchéité supplémentaires. L’étanchéité est assurée par la compression mécanique de la douille en acier inoxydable à l’aide d’un outil adapté. Ce procédé garantit une résistance élevée, bien supérieure à la pression d’utilisation du tube. De plus, une calotte isolante transparente facilite le contrôle visuel de l’insertion correcte du tube.

• Astuce d’installation : pour une performance optimale, veillez à insérer le tube jusqu’à ce qu’il atteigne la calotte isolante.

La marque RBM

Reconnu par les professionnels de la plomberie, RBM propose des solutions fiables et durables. Son expertise et son engagement envers la qualité assurent des produits conformes aux exigences du secteur.

Caractéristiques techniques

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d’étanchéité : EPDM PEROX
• Douille serre-tube : Acier inoxydable
• Calotte diélectrique de serrage : PE
• Température d’exercice max. : + 95°C
• Pression d'exercice max. : 10 bars (1000 kPa)

Schéma de composition du raccord à sertir

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
