VMC Simple flux hygroréglable PENTA 160 Axelair

Description :

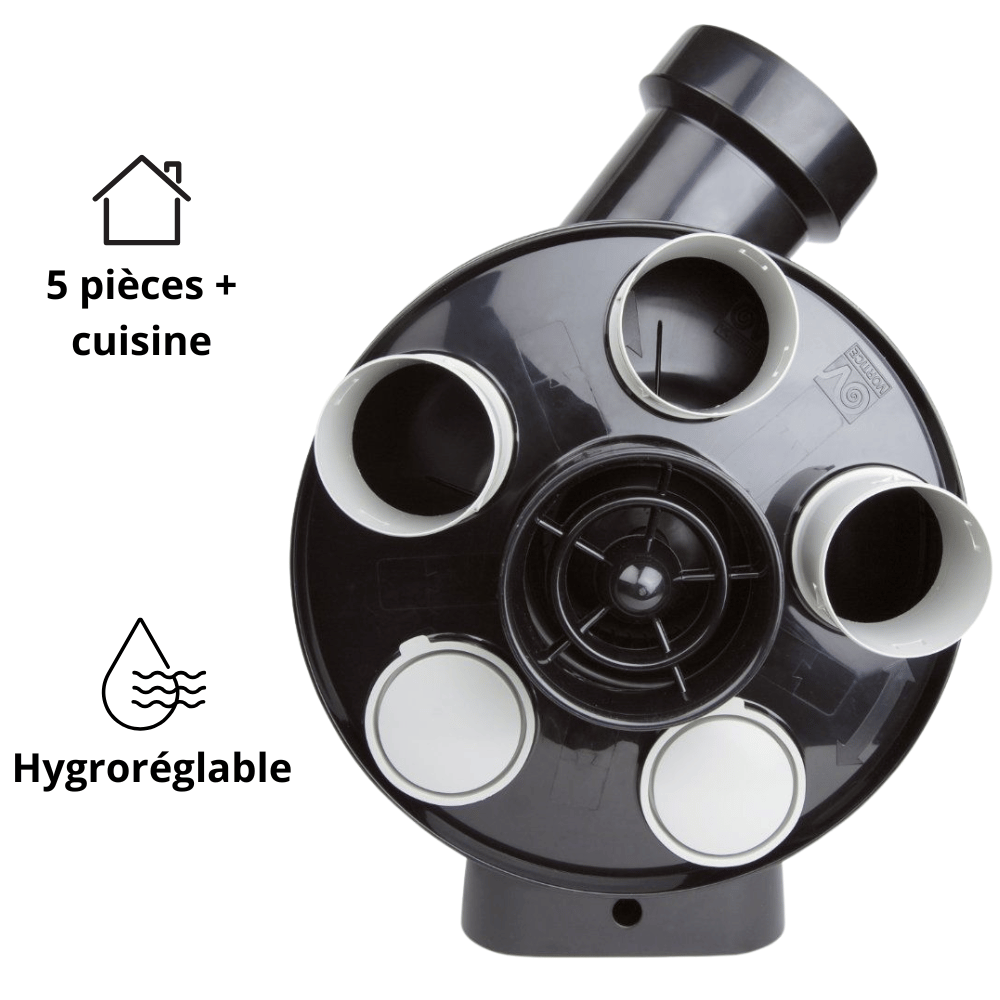

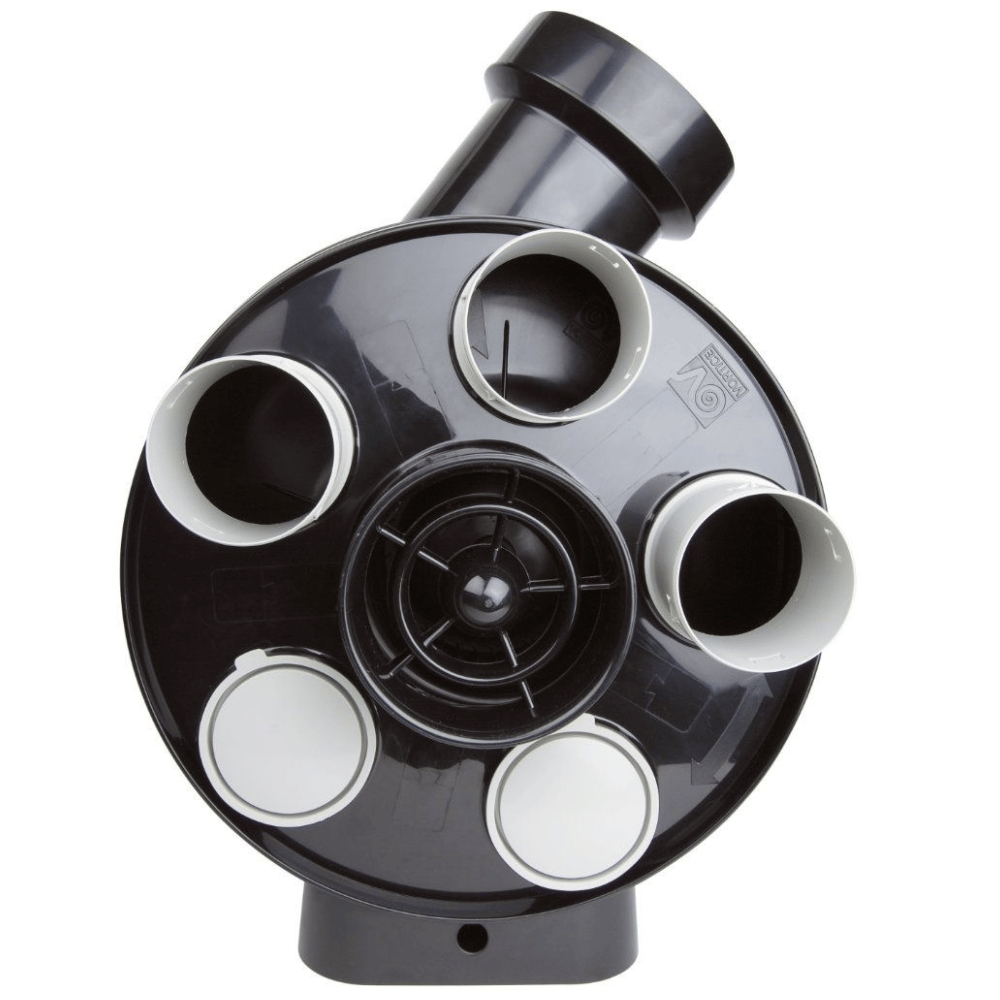

Les VMC HYGRO PENTA, codes VHPE… ont des ventilateurs centrifuges électriques. Les Hygro Penta sont composées de sept orifices : cinq entrées diamètres 80 pour positionner les piquages fixes, une entrée 125 régulée pour la cuisine, et une sortie 160 pour le rejet d’air vicié.
Les VMC Hygro Penta ont un IPX4 et sont Classe II.
Ces ventilations sont homologués CE, construits suivant la norme ISO 9001. Elles sont certifiées CSTBat.

Matériaux :
Façade/corps : ABS (noir)
Hélice : ventilateur centrifuge à action à haut rendement en polypropylène
Moteur : moteur à pôles blindés munis de roulement à billes et d’un disjoncteur thermique.

Type de propulsion :
Ventilateur centrifuge.

POINTS FORTS :

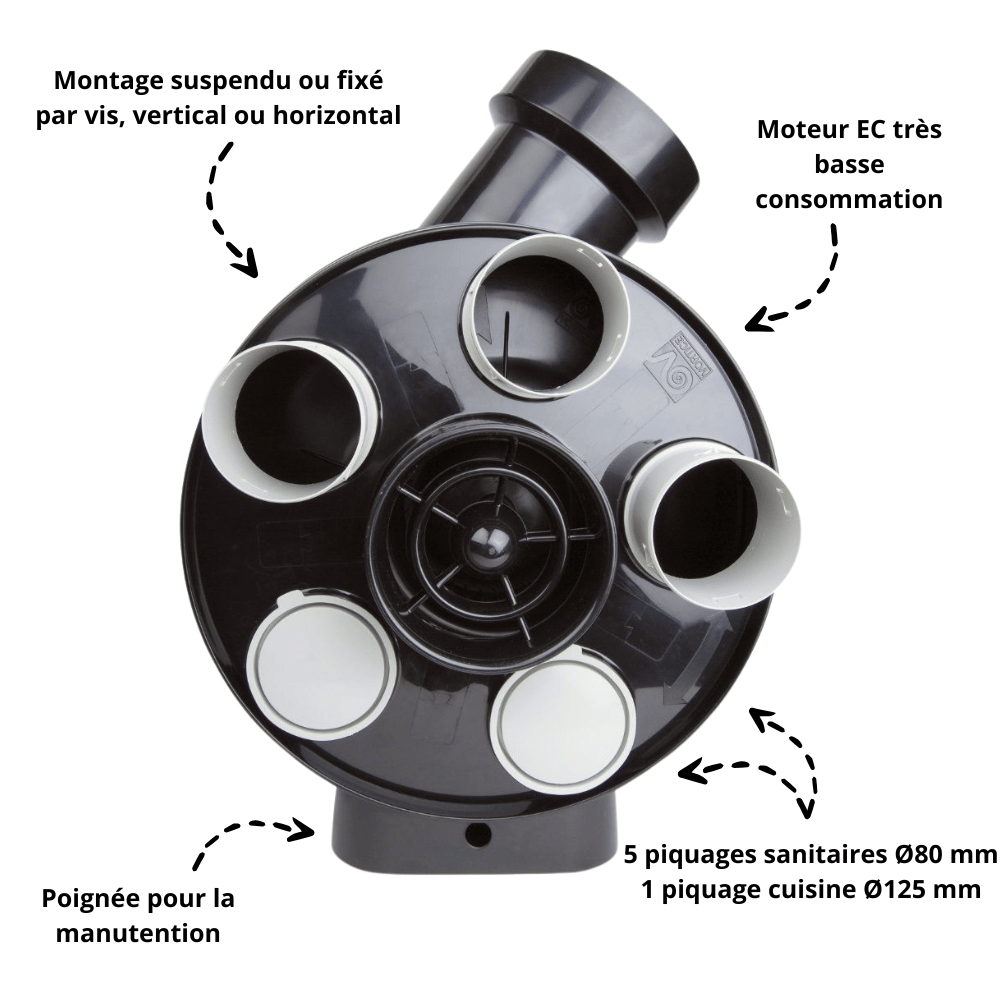

- Montage Versatile : suspendu ou fixé par vis, vertical ou horizontal.

- Fermeture du caisson par vis pour une plus grande fiabilité de maintenance.

- Large gamme d'application : jusqu'au T7 et jusqu'à 5 sanitaires.

- Appareils certifiés CST Bat, et Avis technique 14/07

- Hygro Penta ES : moteur EC à très basse consommation.

Mode de fonctionnement :

Fonctionnement continu.

Mise en place :

La VHPE se fixe soit par 4 vis au mur ou à la charpente, soit suspendue par deux cordelettes fournies, dans un environnement ne dépassant pas 40°C. Il faut prévoir une entrée d’air auto ou hygroréglable dans les pièces principales (salon, chambres, salle à manger,…). Les bouches d’extraction s’installent dans les pièces humides telles que les salles de bain, WC, cuisine, ou toutes pièces ayant un point d’eau. Les gaines qui relient le moteur aux bouches, doivent obligatoirement mesurer plus d’un mètre cinquante et être le plus rectiligne possible. Ce moteur est doté de cinq entrées, toutefois un maximum de deux salles de bain (ou douche) est imposé dans le cas où ces cinq entrées seraient utilisées. Pour quatre entrées utilisées, on pourra connecter trois salles de bain (ou douche) maximum. Il est impératif d’utiliser des conduits isolés (25 mm) pour la mise en place d’une ventilation hygroréglable afin de garantir l’absence de condensation dans les conduits. La différence entre une installation de type A ou de type B réside dans le choix des entrées d’air (hygro ou auto-réglables).

Equipement standard :

• Caisson ABS, couleur noir.
• Alimentation 230 VAC.
• Protection IPX4, classe d’isolation II.
• Ventilateur centrifuge à action à haut rendement en polypropylène.
• 7 orifices :
- 5 entrées Ø 80 mm pour les sanitaires pour positionner des piquages fixes
- 1 entrée régulé Ø 125 mm pour la cuisine
- 1 sortie d'air vicié.
• 4 piquages Ø 80 et 4 bouchons Ø 80.
• 2 cordelettes et 1 nécessaire de fixation.
• Température ambiante maxi d’utilisation 40 °C.

Equipement en option :

- Entrée d'air bouches d'extraction hygroréglables, piquages D80

- Conduits souples et accessoires.

- Chapeau de sortie de toiture.
