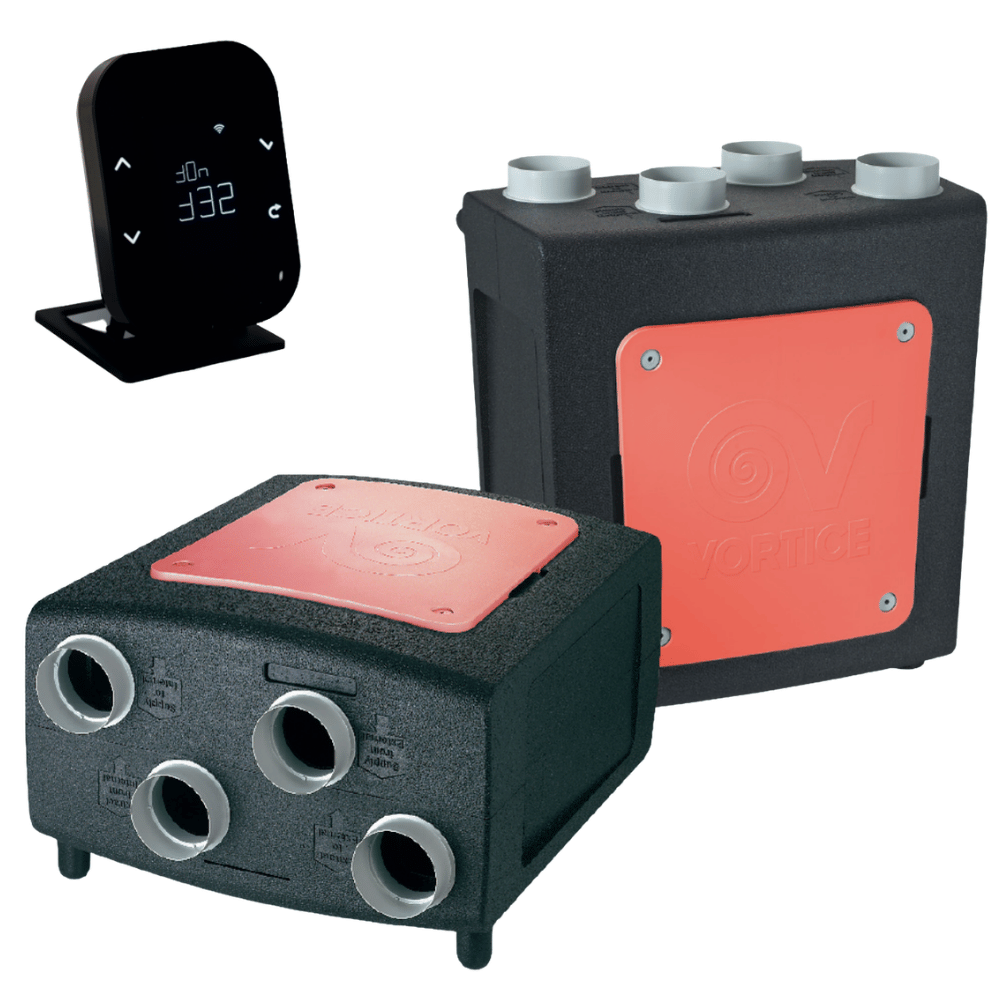

VMC PROMETEO HR 400 Plus Double Flux autoréglable AXELAIR

Description :

Les VMC double flux Prométéo HR 400, codes VDFT4… ont des ventilateurs centrifuges électriques à moteur EC (très basse consommation). Les VDT4 sont composées de quatre orifices diamètre150, une sortie pour les condensats, deux filtres F5, un échangeur à plaques à contre-courant en feuilles de polyéthylène, quatre pieds pour une pose horizontale, un support mural, quatre réducteurs 150/125, un tuyau pour les condensats (environ 1 m), et deux pièges à sons souples. Le By-pass pour la ventilation d’été ou la protection hors-gel est automatique. La VDFT4 possède en plus une sonde d’humidité et de CO2 sur l’air extrait.
Leur rendement thermique est de 92%.
Les VDFT4 un IPX2 et sont Classe II.
Ces ventilations double flux sont homologués CE et NF, construits suivant la norme ISO 9001.

Matériaux :
Caisson : polypropylène expansé noir
Façade : en polypropylène bleu
Hélice : ventilateur centrifuge à réaction à haut rendement en polypropylène
Moteur : EC à courant continu sans balai, à deux vitesses, monté sur support anti vibratile.
Bloc moteur et pièces de circulation d’air : polypropylène expansé, renforcé en polypropylène.

Type de propulsion :
Ventilateur centrifuge.

POINTS FORTS :

Manutention aisée (25kg)

Montage vertical ou horizontal

Très haut rendement

By pass 100 %

Moteur EC à très basse consommation.

Mode de fonctionnement :

VDFT4 : Standard, deux vitesses de fonctionnement

Mise en place :

La VDFT4 se fixe soit à l’aide de son support mural verticale, soit de manière horizontale à l’aide d’un kit fourni.
L’installation doit avoir lieu dans un environnement ne dépassant pas 50°C. Il faut créer deux réseaux aérauliques : un pour l’extraction (pièces humides), un pour l’insufflation (pièces principales). Les réseaux doivent être conçus avec du conduit isolé 50 mm en zone non chauffée et 25 mm en zone chauffée. Il conviendra d’installer les conduits de façon la plus rectiligne possible. Il faut prévoir de boucher les entrées d’air éventuelles en cas de rénovation, et de ne pas en créer pour un logement neuf.

Equipement standard :

• Caisson en polypropylène expansé, couleur noir.
• Capot facilement démontable en polypropylène couleur rouge pour le VDFT4 ou bleue pour le VDFM4.
• Bloc moteur et pièces de circulation d’air en polypropylène expansé à forte isolation thermique
et phonique, renforcé en polypropylène.

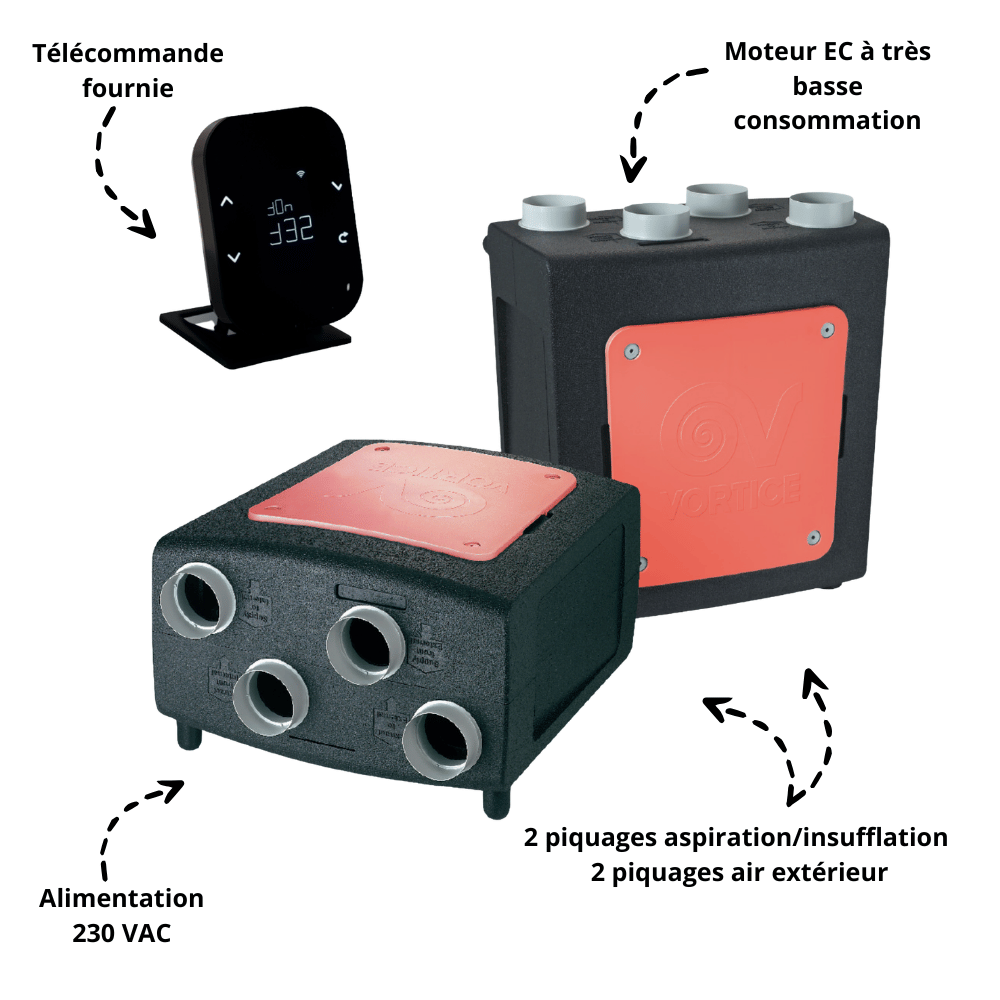

• Alimentation 230 VAC.

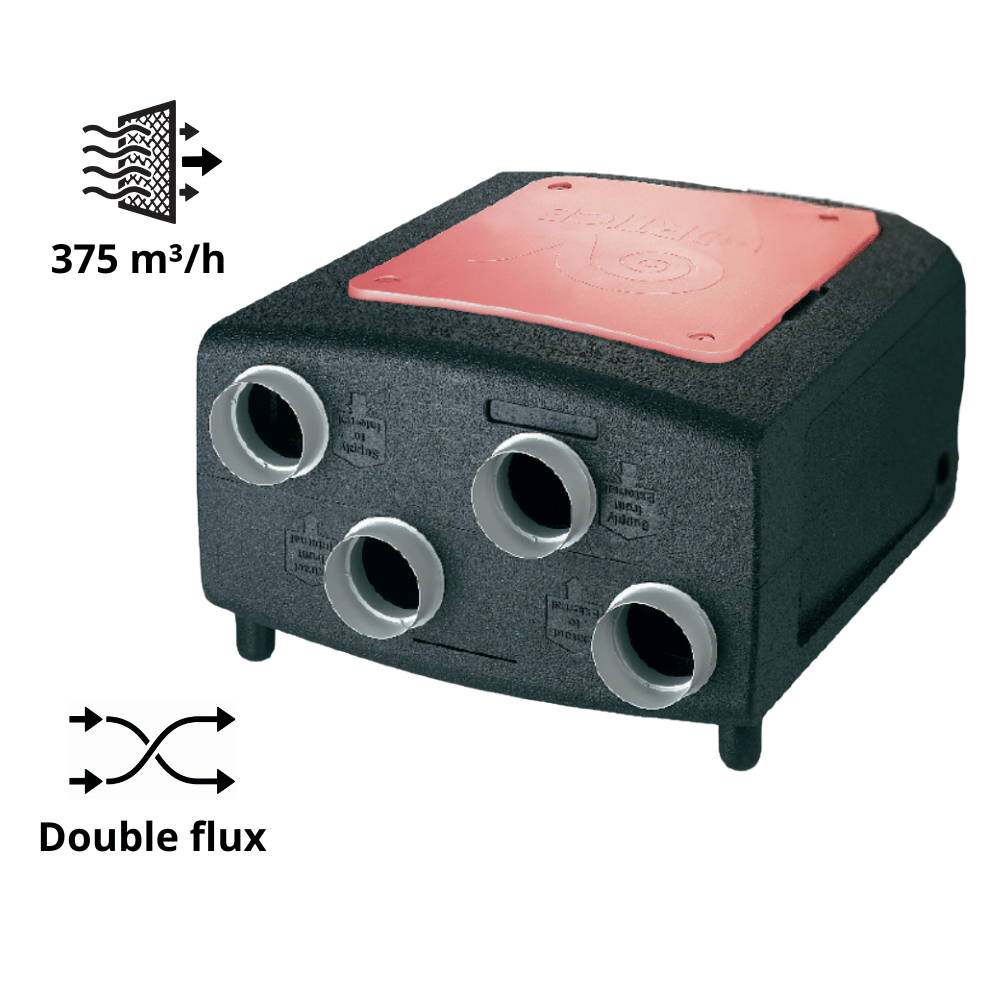

• Débit maximum 375 m3/h, pression disponible maximum 525 Pa.
• Echangeur de chaleur à plaques à contre-courant en feuilles de polyéthylène.
• Rendement thermique 92 %.
• Protection IPX2, classe d’isolation II.
• Moteur EC (à courant continu sans balai) à 2 vitesses de rotation monté sur support anti-vibratile.
• Ventilateur centrifuge à réaction à haut rendement en polypropylène.
• Entrées/sorties :
- 2 piquages aspiration/insufflation et 2 piquages air extérieur Ø 150 mm
- Tuyau souple d’évacuation des condensats.
• 2 filtres F5.
• 2 atténuateurs sonores souples Ø 125 longueur 500 mm.
• Kit de fixation pour installation murale verticale, et pieds pour installation horizontale.
• Température maximum de fonctionnement 50 °C.

Equipement en option :

• Bouches d’extraction / insufflation.
• Caissons de répartition.
• VDFM4 : prévoir un bouton poussoir (grande vitesse temporisée) et un interrupteur (by-pass manuel).
• Conduits souples ou rigides et accessoires.
• Chapeau de sortie de toiture, grille d’aspiration en façade.
• Filtre F7 en aspiration d’air extérieur.
