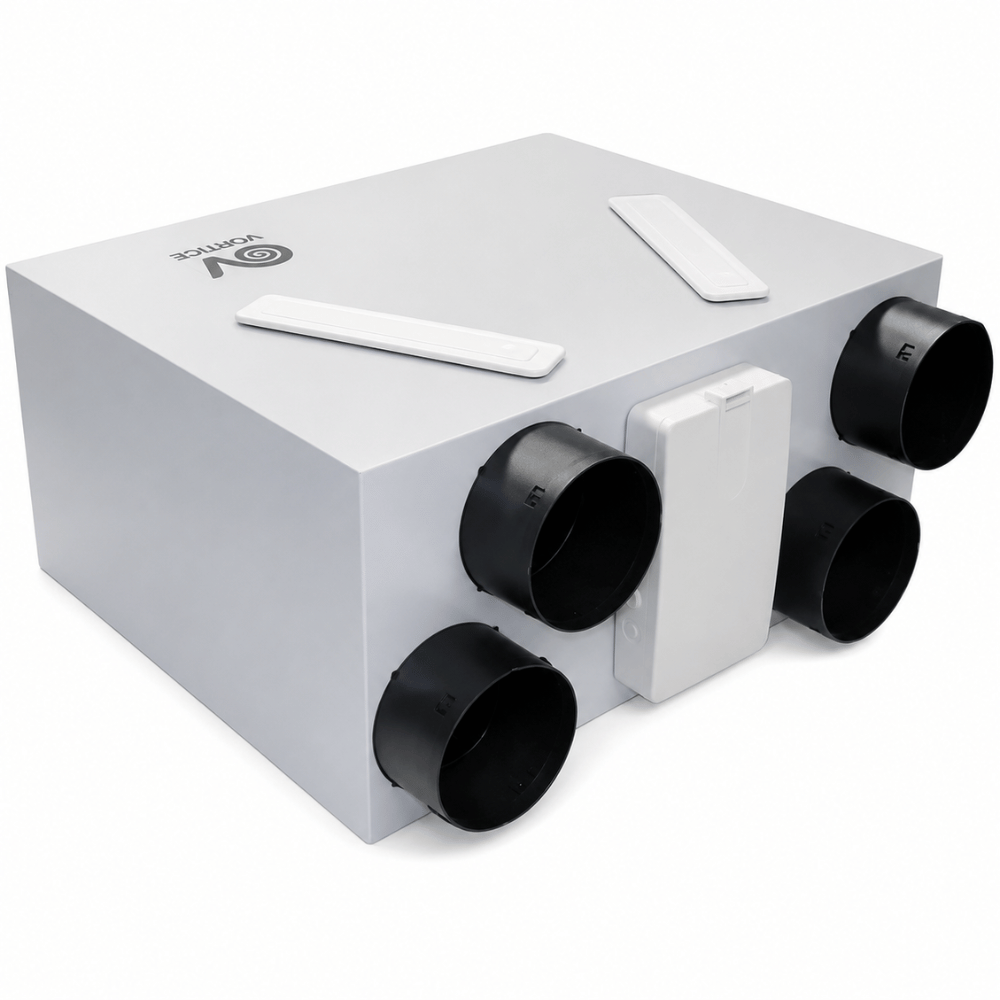

VMC HR 200 EVO Double Flux autoréglable AXELAIR

Les VMC double flux HR200 EVO, codes VDF2… ont des ventilateurs centrifuges électriques.

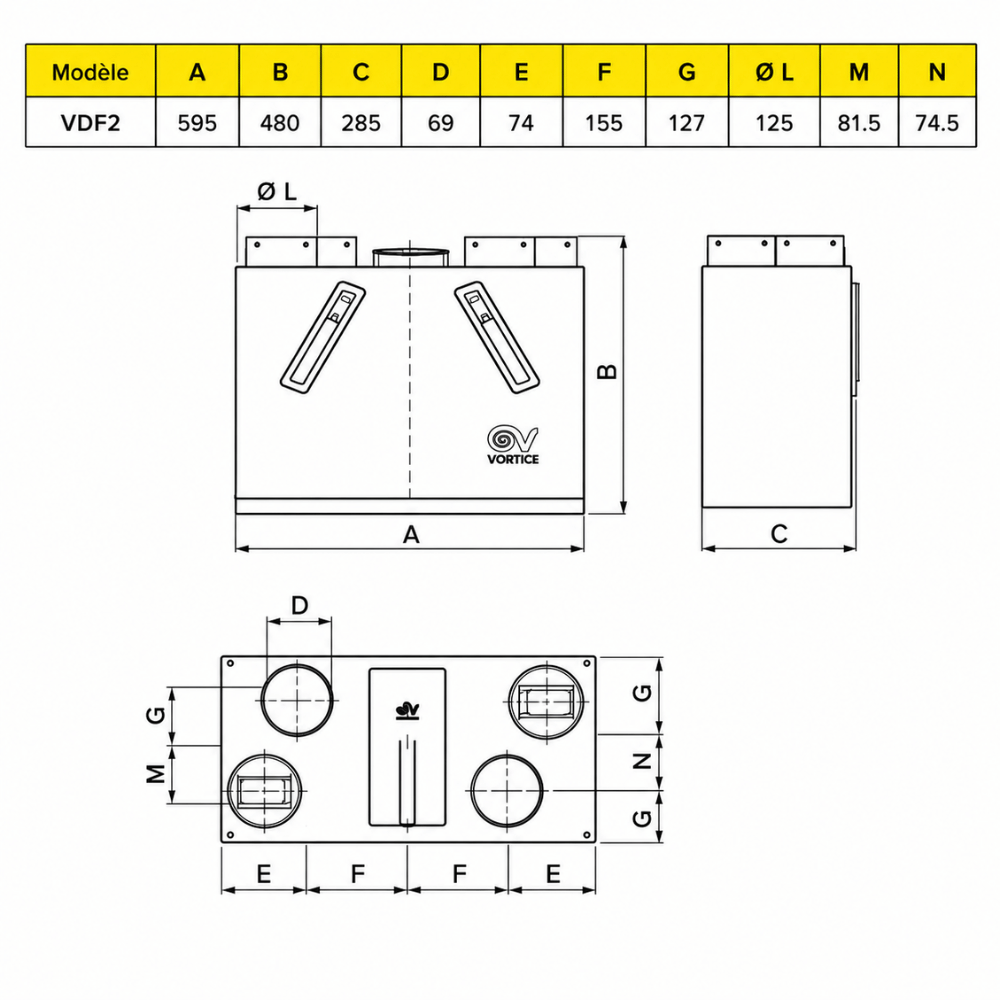

Les VDF2 sont composées de quatre orifices diamètre 125, une sortie pour les condensats, deux moteurs EC basse consommation, deux filtres G3, un échangeur à plaques à contre courant en feuilles de polyéthylène. Leur rendement thermique est de 93%.

Des matériaux de qualité

• Façade/corps : en acier peint galvanisé et peinture époxy, couleur blanc
• Hélice : ventilateur centrifuge à réaction à haut rendement en polypropylène
• Moteur : EC à courant continu sans balai, à deux vitesses, monté sur support anti vibratile.

Conseils de mise en place

La VDF2 se fixe soit par 4 vis de manière verticale, soit de manière horizontale à l’aide d’un kit en option.

L’installation doit avoir lieu dans un environnement ne dépassant pas 50°C. Il faut créer deux réseauxaérauliques : un pour l’extraction (pièces humides), un pour l’insufflation (pièces principales). Les réseaux doivent être conçus avec du conduit isolé 50 mm en zone non chauffée et 25 mm en zone chauffée. Il conviendra d’installer les conduits de façon la plus rectiligne possible. Il faut prévoir de boucher les entrées d’air éventuelles en cas de rénovation, et de ne pas en créer pour un logement neuf.

Éléments fournis

• Caisson en acier peint galvanisé et peinture époxy, couleur blanc.
• Bloc moteur et pièces de circulation d’air en polypropylène expansé à forte isolation thermique et phonique.

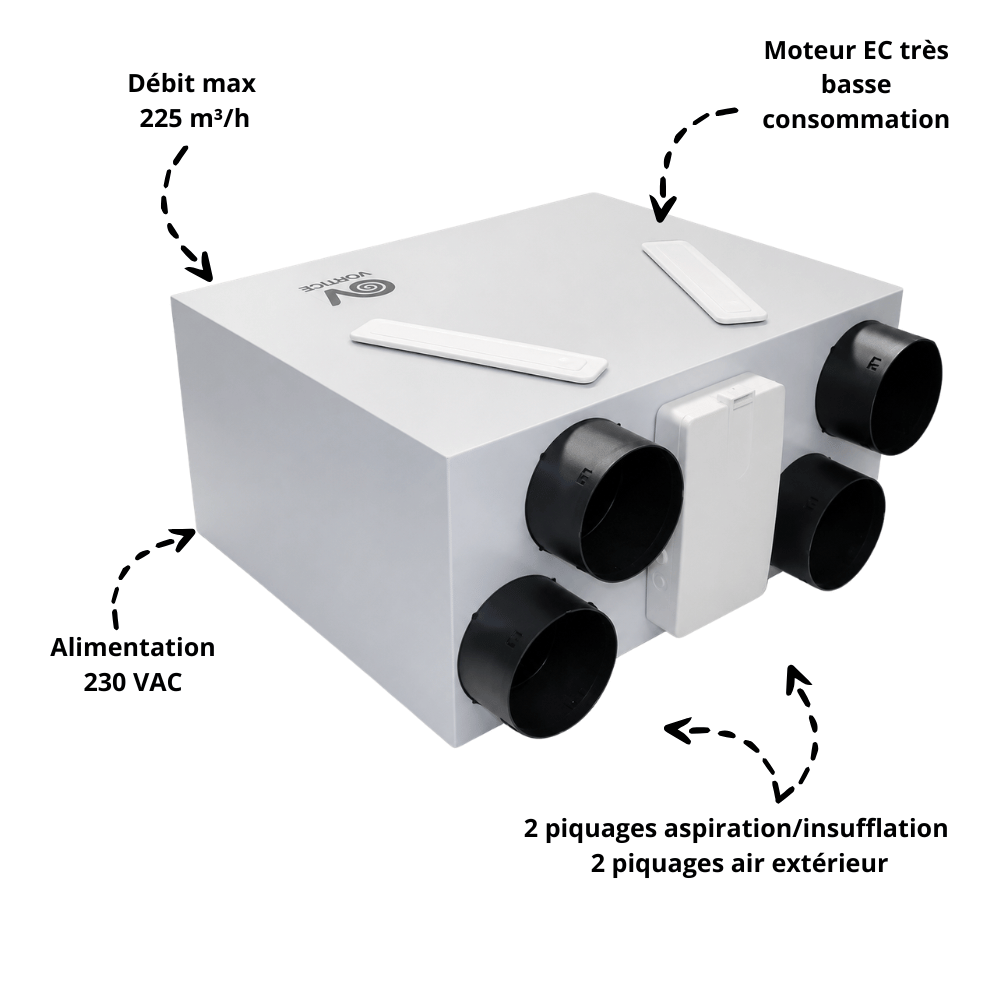

• Alimentation 230 VAC, consommation 96 W.
• Débit maximum 225 m3/h, pression disponible maximum 223 Pa.
• Echangeur de chaleur à plaques à contre-courant en feuilles de polyéthylène.
• Rendement thermique 93 %.
• Protection IPX2, classe d’isolation I.
• Moteur EC (à courant continu sans balai) à 2 vitesses de rotation monté sur support anti-vibratile.
• Ventilateur centrifuge à action à haut rendement en polypropylène.
• Entrées/sorties :

- 2 piquages aspiration/insufflation et 2 piquages air extérieur Ø 125 mm

- Tuyau souple d’évacuation des condensats.

• 2 filtres G3.
• Pression sonore rayonnée Lp à 3 m = 32,6 dB(A) à vitesse maxi.
• Température maximum de fonctionnement 50 °C.

Éléments en option

• Bouches d’extraction/insufflation.
• Caissons de répartition.
• Bouton poussoir pour la grande vitesse temporisée.
• Conduits souples ou rigides et accessoires.
• Chapeau de sortie de toiture, grille d’aspiration en façade.
• Kit de fixation pour installation horizontale.
• Filtres F5.

Caractéristiques techniques :

• Alimentation : 230 VAC
• Consommation : 96 W-Th-C

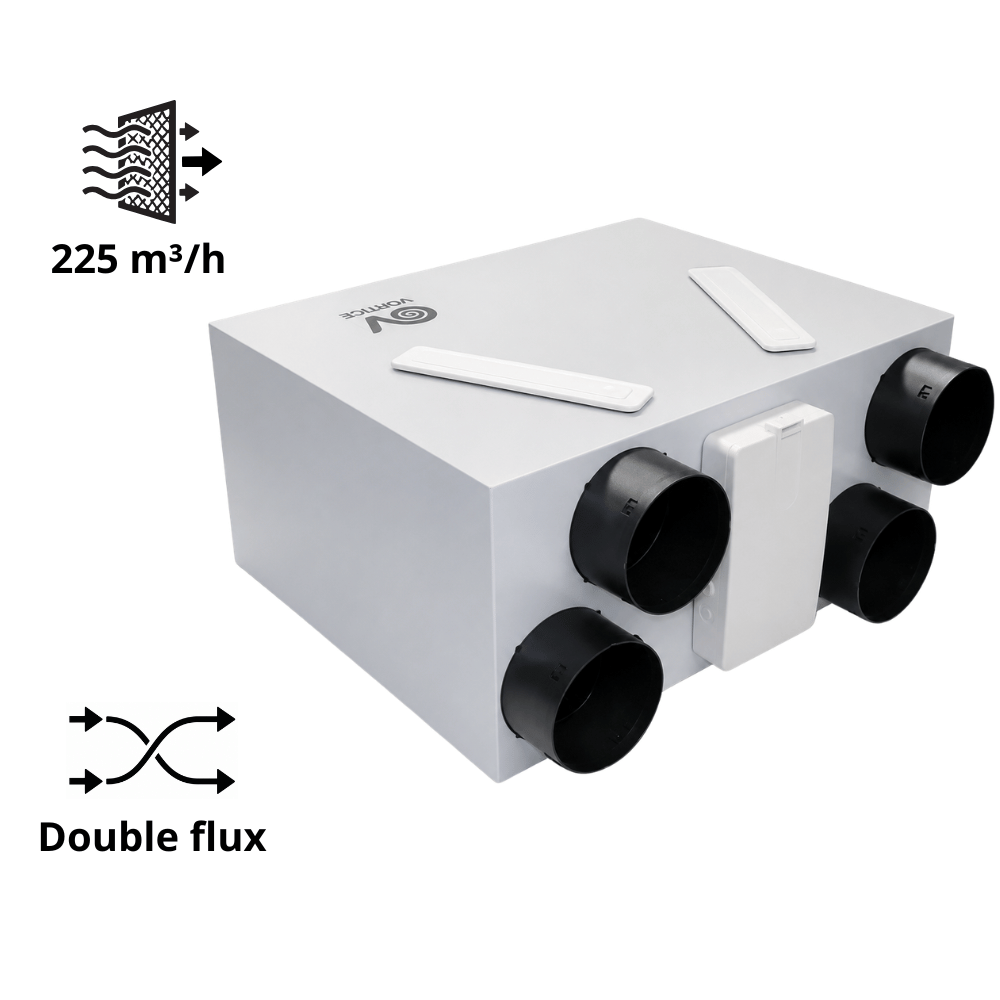

• Débit max : 225 m³/h
• Pression max : 223 Pa
• Pression sonore Lp à 3m à vitesse maxi : 32,6 dB(A)
• Poids : 16,6 kg
