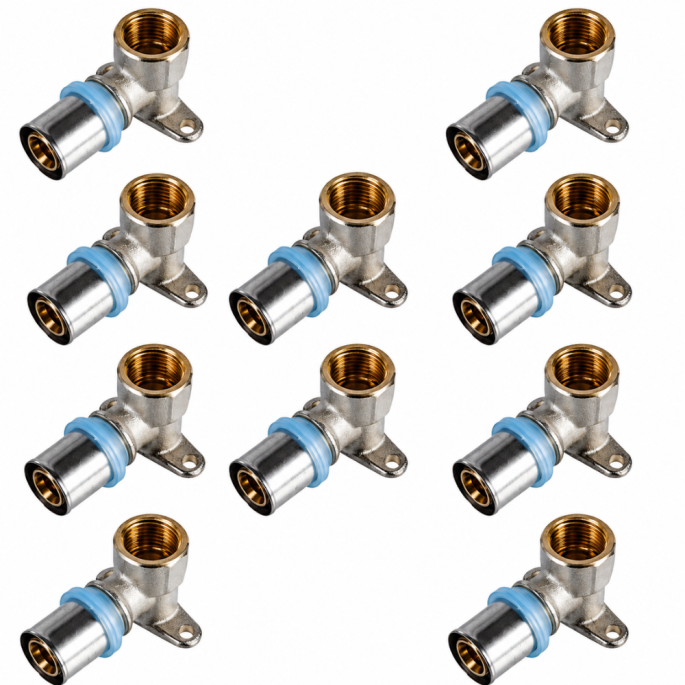

Lot de 10 Appliques murales 1/2 F 16 multicouche à sertir RBM profil TH-H-U-B-F

Des raccords efficaces et pratiques

Les raccords à sertir de RBM facilitent le branchement des tubes en polyéthylène multicouche Tita-fix de RBM, étant idéaux pour les systèmes de distribution d'eau, qu'elle soit froide ou chaude, pour des applications tant sanitaires que pour le chauffage.

Compatibilité avec les tubes multicouche

Conçues pour fonctionner spécifiquement avec des tubes multicouche, ces appliques peuvent supporter une température maximale d'utilisation de +95°C et une pression maximale de 10 bars (1000 kPa). Cela les rend idéales pour les applications de distribution d'eau chaude et froide, tant en milieu sanitaire qu’en chauffage.

Matériaux de fabrication

Le corps des appliques est fabriqué en laiton nickelé, conforme à la norme CW 617N UNI EN 12165, garantissant une résistance à la corrosion et une longévité accrue. Les joints d'étanchéité en EPDM peroxyde assurent une parfaite étanchéité, prévenant ainsi toute fuite potentielle.

Caractéristiques techniques

• Corps en laiton nickelé à l'extérieur, conformément à la norme CW 617N UNI EN 12165
• Joints d'étanchéité en EPDM PEROX
• Douille de compression en acier inoxydable
• Calotte diélectrique de serrage en PE
• Température maximale d'utilisation : jusqu'à +95°C
• Pression maximale d'utilisation : 10 bars (1000 kPa)

Conseils d'installation

L'utilisation de ces raccords simplifie grandement le processus de connexion du tube multicouche, rendant l'assemblage à la fois rapide et sans saleté grâce à l'élimination de l'usage de tout matériau d'étanchéité, de pâte ou de liquide lubrifiant. La fiabilité de l'étanchéité est obtenue par la déformation d'une douille en laiton ou en acier inoxydable lorsqu'elle est comprimée avec l'outil adéquat. Cette technique assure que la force nécessaire pour séparer le tube du raccord est bien supérieure à la pression normale d'utilisation du tube. De plus, la calotte isolante transparente facilite la vérification de l'insertion correcte du tube.

Note : Il est important d'insérer le tube jusqu'à ce qu'il touche la calotte isolante pour garantir un assemblage approprié.

Références RBM :

• Pour un diamètre de 16 : 677.16.00
• Pour un diamètre de 20 : 677.20.00

Guide de montage

- Etape 1 : Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

- Etape 2 : Insérez l'outil de calibrage et d'évasement dans le tube, en le tournant dans le sens des aiguilles d'une montre jusqu'à ce que vous obteniez le calibrage souhaité ainsi qu'un évasement sur les côtés intérieur et extérieur du tube. Cette tâche peut être accomplie manuellement (comme illustré en haut à gauche) ou à l'aide d'une perceuse électrique (illustration en haut à droite). Note : Le biseau intérieur est conçu pour éviter de endommager les joints toriques lors de l'insertion du tube.

- Etape 3 : Insérez le tube dans le raccord jusqu'à ce qu'il atteigne le fond. Cette étape peut être vérifiée au travers de la bague transparente, comme illustré sur l'image à côté. L'insertion du tube sera facilitée par la lubrification de son intérieur avec de l'eau ou de l'huile de silicone. Pour les applications impliquant des conduites et raccords sanitaires, veillez à utiliser une huile de silicone adaptée au contact alimentaire (conforme aux normes ACS, WRAS, etc.).

Important : L'EMPLOI D'UN LUBRIFIANT NON ADAPTÉ PEUT ENDOMMAGER LES JOINTS.

- Etape 4 : Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
