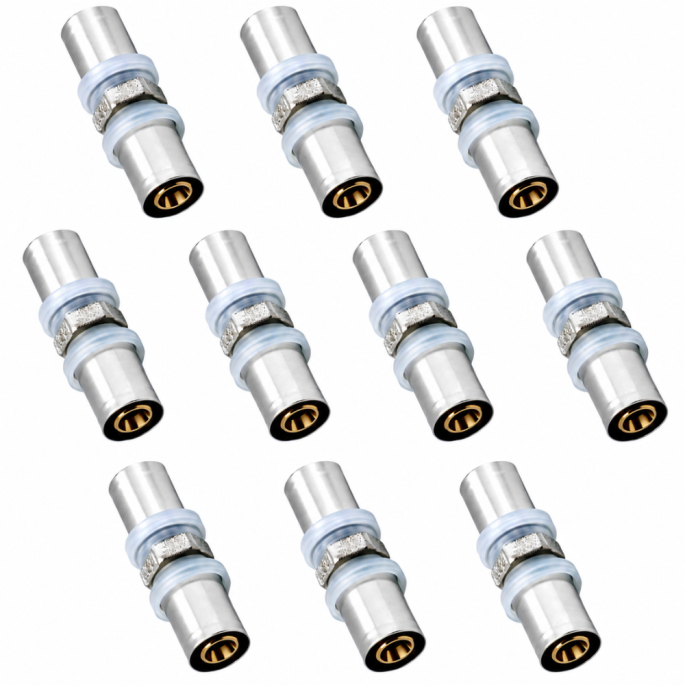

Lot de 10 Manchons égaux D20 multicouche à sertir profil TH-H-U-B-F RBM

Le manchon multicouche égal de RBM est un élément essentiel pour garantir des installations de plomberie efficaces et durables. Fabriqué avec des matériaux de qualité, ce manchon se distingue par ses caractéristiques techniques adaptées à une large gamme d'applications, que ce soit pour l'eau froide, l'eau chaude, ou encore pour des systèmes de chauffage.

Conception et diamètre

Le manchon est proposé en diamètre de 20 mm, permettant une adaptation facile à différentes configurations de tuyauterie. Fabriqué en laiton nickelé, ce manchon assure une résistance à la corrosion, ce qui le rend durable et fiable sur le long terme. La douille serre-tube est faite en acier inoxydable, renforçant ainsi sa robustesse.

Compatibilité

Les raccords à sertir RBM permettent de raccorder le tube en polyéthylène multicouche RBM Tita-fix.

Installation et montage

L’utilisation des raccords à sertir simplifie significativement les opérations de raccordement du tube multicouche. L’assemblage est rapide et propre grâce à l’absence totale de matériaux d’étanchéité, pâtes et liquides lubrifiants. L'étanchéité mécanique s’obtient par déformation de la douille en laiton ou acier inoxydable par pressage avec l’outil prévu. La pression d’extraction dépasse largement la pression d’exercice du tube multicouche. La calotte isolante est transparente et permet de s'assurer de l'insertion correcte du tube dans le raccord.

• Remarque : Pour un assemblage correct, le tube doit être inséré jusqu’au contact de la calotte isolante.

Caractéristiques techniques

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d’étanchéité : EPDM PEROX
• Douille serre-tube : Acier inoxydable
• Calotte diélectrique de serrage : PE
• Température d’exercice max. : + 95°C
• Pression d'exercice max. : 10 bars (1000 kPa)

Schéma de composition du raccord à sertir

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
