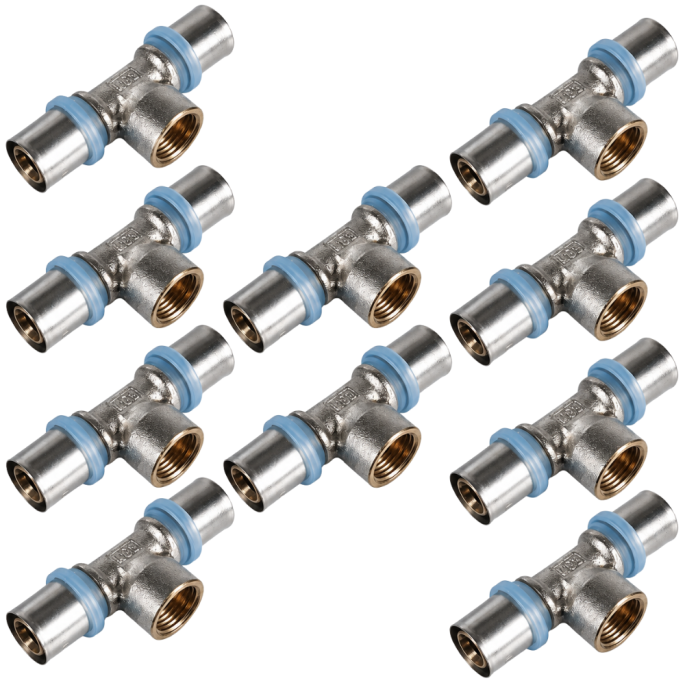

Lot de 10 Tés réduits 20 x 1/2" x 20 multicouche profil TH-H-U-B-F à sertir RBM

Le Té réduit multicouche proposé par RBM est un élément clé des systèmes de plomberie, conçu pour garantir une distribution fiable et efficace de l’eau chaude et froide. Avec sa conception soignée et à l’utilisation de matériaux de qualité, ce composant répond aux exigences des environnements les plus complexes, qu’il s’agisse de projets sanitaires ou de chauffage.

Adaptabilité et conception

Doté de dimensions de 20 x 1/2" x 20, ce té s’adapte à de nombreuses configurations de tuyauterie. Sa structure en laiton nickelé offre une excellente résistance à la corrosion, lui conférant une durabilité exceptionnelle. La douille serre-tube en acier inoxydable renforce sa solidité et sa fiabilité.

Compatibilité avec les systèmes RBM

Ce té réduit est conçu pour fonctionner avec les tubes en polyéthylène multicouche RBM Tita-fix, grâce aux raccords à sertir spécialement développés par RBM.

Installation rapide et sécurisée

Les raccords à sertir simplifient considérablement l’installation des tubes multicouches. Ce système garantit un montage propre et rapide, sans nécessiter de matériaux d’étanchéité tels que pâtes ou lubrifiants. L’étanchéité mécanique est obtenue en pressant la douille en acier inoxydable à l’aide d’un outil dédié, assurant une résistance supérieure à la pression maximale du tube multicouche. Une calotte isolante transparente facilite le contrôle de l’insertion correcte du tube dans le raccord.

• Ramarque : Assurez-vous d’insérer le tube jusqu’à ce qu’il touche la calotte isolante pour un assemblage optimal.

La marque RBM

Reconnu pour son expertise dans le domaine de la plomberie, RBM s’engage à offrir des produits conformes aux normes professionnelles les plus strictes. Ce savoir-faire garantit des solutions fiables et performantes pour répondre aux besoins des installateurs les plus exigeants.

Caractéristiques techniques

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d’étanchéité : EPDM PEROX
• Douille serre-tube : Acier inoxydable
• Calotte diélectrique de serrage : PE
• Température d’exercice max. : + 95°C
• Pression d'exercice max. : 10 bars (1000 kPa)

Schéma de composition du raccord à sertir

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
