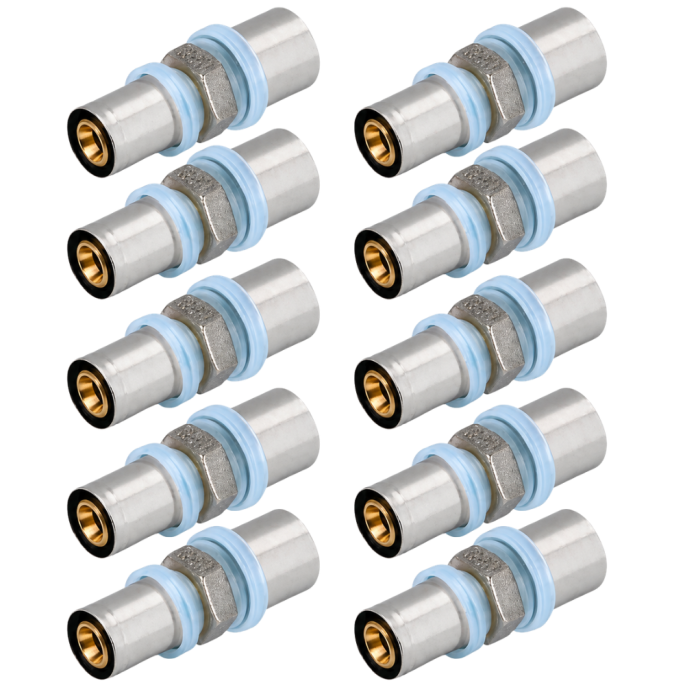

Lot de 10 Manchons réduits 20 x 16 multicouche profil TH-H-U-B-F à sertir RBM

Le lot de 10 Manchons réduits 20 x 16 multicouche profil TH-H-U-B-F à sertir de RBM constitue un élément crucial pour les systèmes de distribution d'eau, optimisant la performance des installations de plomberie. Ce manchon convient parfaitement à des usages en plomberie sanitaire et chauffage, apportant une solution efficace pour diverses installations.

Spécifications et compatibilité

Ce manchon de dimensions 20x16 mm s'adapte aisément à de nombreuses configurations de canalisation. Il est spécifiquement conçu pour s'associer au tuyau multicouche RBM Tita-fix, assurant une intégration sans faille et performante dans les systèmes existants.

Matériaux

La fiabilité et la longévité de ce manchon sont garanties par l'utilisation de matériaux de qualité :

• Corps en laiton nickelé (CW 617N selon la norme UNI EN 12165)
• Douille de serrage en acier inoxydable
• Joints en EPDM PEROX
• Calotte diélectrique en polyéthylène (PE)

Performances

Ce réducteur est conçu pour supporter des conditions opérationnelles sévères :

• Température d'opération maximale : +95°C
• Pression maximale d'opération : 10 bars (1000 kPa), adaptée à des environnements à fortes exigences.

Installation et montage

Les raccords à sertir facilitent grandement le processus de connexion du tuyau multicouche. Le montage est rapide et propre, sans nécessiter de produits d'étanchéité, grâce à la déformation de la douille en acier inoxydable lors du sertissage. La pression de retrait est bien supérieure à celle opérationnelle du tube. Un calotte isolante transparente confirme la mise en place correcte du tube dans le raccord.

• Conseils d'installation : Il est essentiel d'insérer le tube jusqu'au contact avec le calotte isolante pour garantir un montage correct.

La marque RBM

RBM, reconnue dans l'industrie de la plomberie et du chauffage, s'engage à offrir des produits robustes et performants, conformes aux normes actuelles.

Schéma de composition du raccord

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
