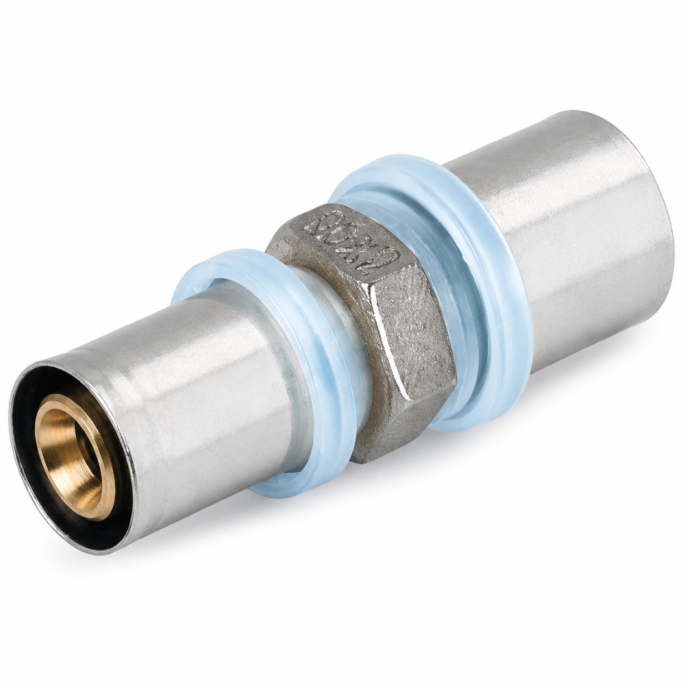

Manchon multicouche réduit 20x16 RBM

Le manchon multicouche réduit 20x16 de RBM est un produit essentiel pour les installations de distribution d'eau, garantissant des performances optimales dans les systèmes de plomberie. Conçue avec précision, cette pièce de raccordement est idéale pour des applications sanitaires et de chauffage, offrant une solution fiable pour un large éventail d'installations.

Dimensions et compatibilité

Le manchon multicouche réduit mesure 20x16 mm, ce qui le rend adapté à différentes configurations de tuyauterie. Il est compatible avec le tuyau en polyéthylène multicouche RBM Tita-fix, garantissant une intégration harmonieuse et efficace dans vos systèmes existants.

Matériaux de fabrication

La robustesse et la durabilité du manchon multicouche sont assurées par des matériaux de qualité :

• Corps en laiton nickelé extérieurement CW 617N UNI EN 12165
• Douille serre-tube en acier inoxydable
• Joints d’étanchéité en EPDM PEROX
• Calotte diélectrique en polyéthylène (PE)

Performances optimales

Ce manchon est conçu pour résister à des conditions d'utilisation difficiles :

• Température maximale d'exercice : + 95°C
• Pression maximale d'exercice : 10 bars (1000 kPa), permettant une utilisation dans des environnements exigeants.

Installation et utilisation

L’utilisation des raccords à sertir simplifie significativement les opérations de raccordement du tube multicouche. L’assemblage est rapide et propre grâce à l’absence totale de matériaux d’étanchéité, pâtes et liquides lubrifiants. L'étanchéité mécanique s’obtient par déformation de la douille en acier inoxydable par pressage avec l’outil prévu. La pression d’extraction dépasse largement la pression d’exercice du tube multicouche. La calotte isolante est transparente et permet de s'assurer de l'insertion correcte du tube dans le raccord.

• Remarque : Pour un assemblage correct, le tube doit être inséré jusqu’au contact de la calotte isolante.

La marque RBM

Fabriqué par RBM, une marque reconnue dans le domaine des installations de plomberie et de chauffage. Elle s’efforce de proposer des produits de haute qualité, conçus pour offrir performance et durabilité, tout en respectant les normes en vigueur.

Schéma de composition du raccord à sertir

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
