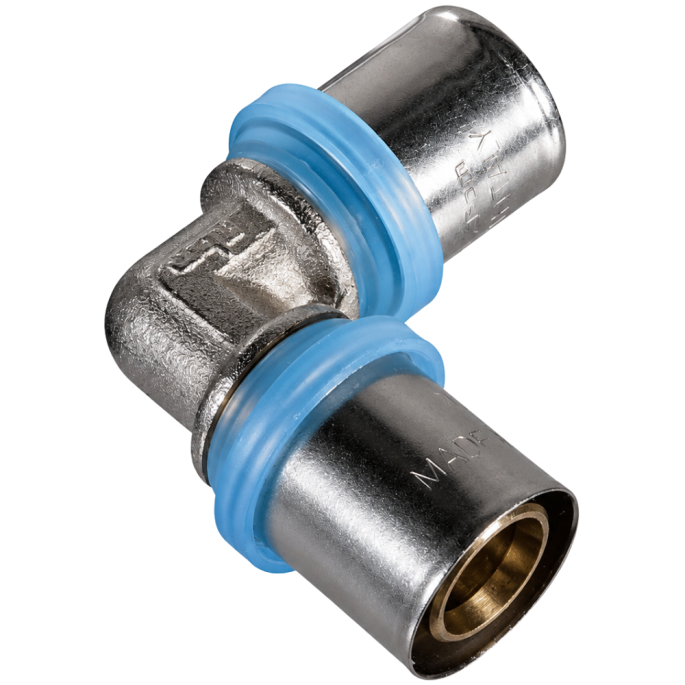

Coude 90° multicouche RBM

Coude 90° multicouche Ø 16 Agrandir l'image
Coude 90° multicouche Ø 16

4€17 TTC

mascotte esc

Vérifier votre sélection avant de l'ajouter au panier

En stock

Coude 90° multicouche RBM

Utilisé dans la réalisation d'installations de distribution d'eau froide / chaude, à usages sanitaire ou chauffage.

  • Disponible en diamètre 16 et 20
  • Compatible avec de nombreux profiles de pinces : TH-H-U-B-F
  • Corps en Laiton Nickelé
  • Douille serre-tube en Acier Inoxydable
  • Température d’exercice max. : + 95°C
  • Pression d'exercice max. : 10 bars (1000 kPa)

Attention : nécessite l'utilisation d'une pince pour le sertissage ( voir description du dessous )

Plus de détails

1 pts

Gagnez 1 points de fidélité
Soit 0,06

Utilisable sous forme de bon de réduction sur votre prochaine commande.

Pour convertir vos points en bon de réduction, utilisez l'onglet dédié dans votre espace "Mon compte". Voir nos CGV en bas de page.

1.8
Fermer

Vous souhaitez comparer avec d'autres produits similaires ?
Visitez notre sélection de raccord multicouche

Description

Les raccords à sertir RBM permettent de raccorder le tube en polyéthylène multicouche RBM Tita-fix. Les raccords à sertir RBM sont utilisés dans la réalisation d'installations de distribution d'eau froide / chaude, à usages sanitaires ou de chauffage.

Les Coude 90° multicouche RBM sont fabriqués dans une gamme étendue de dimensions et de formes ( 16 et 20 ) pour répondre à tout type d'exigence.

L’utilisation des raccords à sertir simplifie significativement les opérations de raccordement du tube multicouche. L’assemblage est rapide et propre grâce à l’absence totale de matériaux d’étanchéité, pâtes et liquides lubrifiants. L'étanchéité mécanique s’obtient par déformation de la douille en laiton ou acier inoxydable par pressage avec l’outil prévu. La pression d’extraction dépasse largement la pression d’exercice du tube multicouche. La calotte isolante est transparente et permet de s'assurer de l'insertion correcte du tube dans le raccord.

Remarque : Pour un assemblage correct, le tube doit être inséré jusqu’au contact de la calotte isolante.

Référence RBM :

  • Diamètre 16 : 674.16.00
  • Diamètre 20 : 674.20.00

Caractéristiques :

  • Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
  • Joints d’étanchéité : EPDM PEROX
  • Douille serre-tube : Acier inoxydable
  • Calotte diélectrique de serrage : PE
  • Température d’exercice max. : + 95°C
  • Pression d'exercice max. : 10 bars (1000 kPa)

Schéma de composition du raccord à sertir :

Comment monter son raccord à sertir pout tube multicouche :

- Etape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

- Etape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

- Etape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

- Etape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

  • TH-H-U-B pour mesure diamètre 14x2
  • TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
  • TH-H-B pour mesures diamètre 26x3
  • TH-H pour mesures diamètre 32x3
  • TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5

Ce produit existe en 2 déclinaisons

  • Diamètre 16 avec la référence : 31000710
  • Diamètre 20 avec la référence : 31000711
