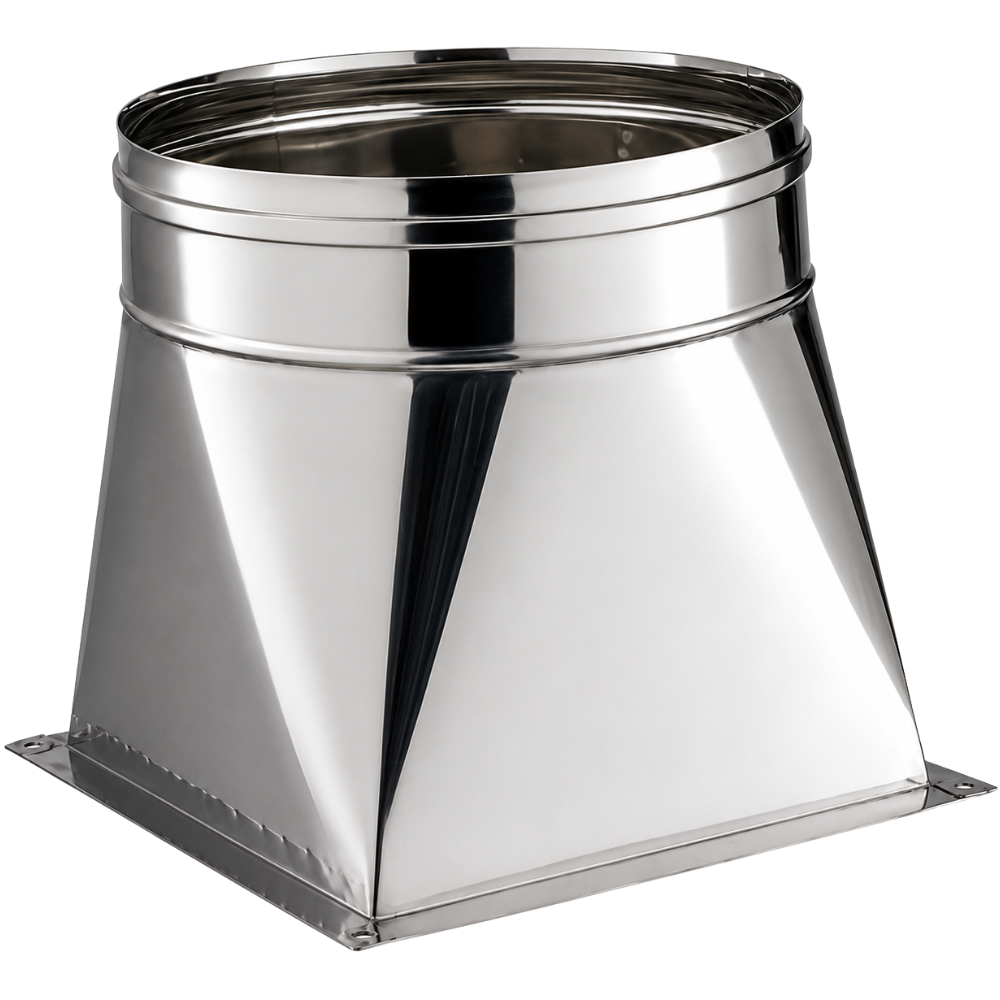

Raccord sur avaloir Carré 20 x 20 cm Poujoulat Kitinox

Dimensions et conception

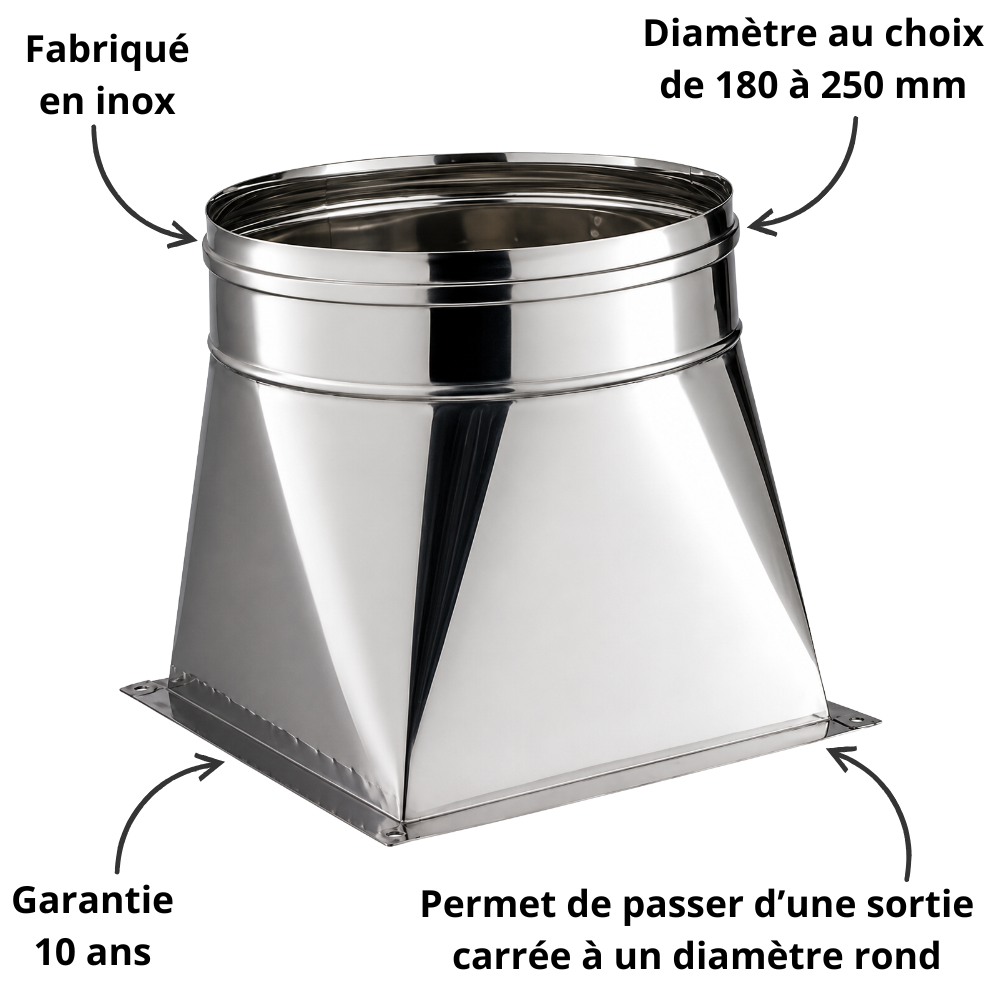

Avec des dimensions de 20 x 20 cm et une hauteur de 232 mm, cet avaloir est parfaitement adapté pour le raccordement à divers appareils de chauffage. Son type d'emboîtement femelle assure un raccordement fiable et sécurisé, garantissant une installation sans faille.

Matériau de fabrication

Cet avaloir est conçu en acier inoxydable de la gamme Kitinox, un matériau renommé pour sa haute résistance aux agressions de la fumée et aux températures élevées, allant jusqu'à 450 °C (T450). Sa résistance à la corrosion en fait un choix idéal pour un environnement exposé à des conditions difficiles.

Compatibilité et utilisation

L'avaloir est compatible avec des diamètres de conduits de 180 mm, 200 mm, 230 mm et 250 mm, offrant ainsi une grande flexibilité lors de l'installation. L’utilisation recommandée s’étend aux appareils alimentés par fuel, bois, gaz et charbon, rendant ce produit adapté pour diverses situations domestiques et commerciales.

Spécificités technique de la gamme Kitinox

Soudés en continu, les conduits sont prévus pour résister aux très hautes températures dégagées par les foyers-inserts et apportent une sécurité optimale pour les utilisateurs.
La gamme comprend 8 diamètres de 130 à 300 mm ainsi que des accessoires adaptables à tous conduits et foyers.

Normes de sécurité

Ce produit respecte les normes de sécurité en vigueur avec un marquage CE, garantissant que l'installation ne compromet pas la sécurité de votre habitation. La distance de sécurité recommandée est de trois fois le diamètre des matériaux combustibles, ce qui assure une utilisation en toute sécurité.

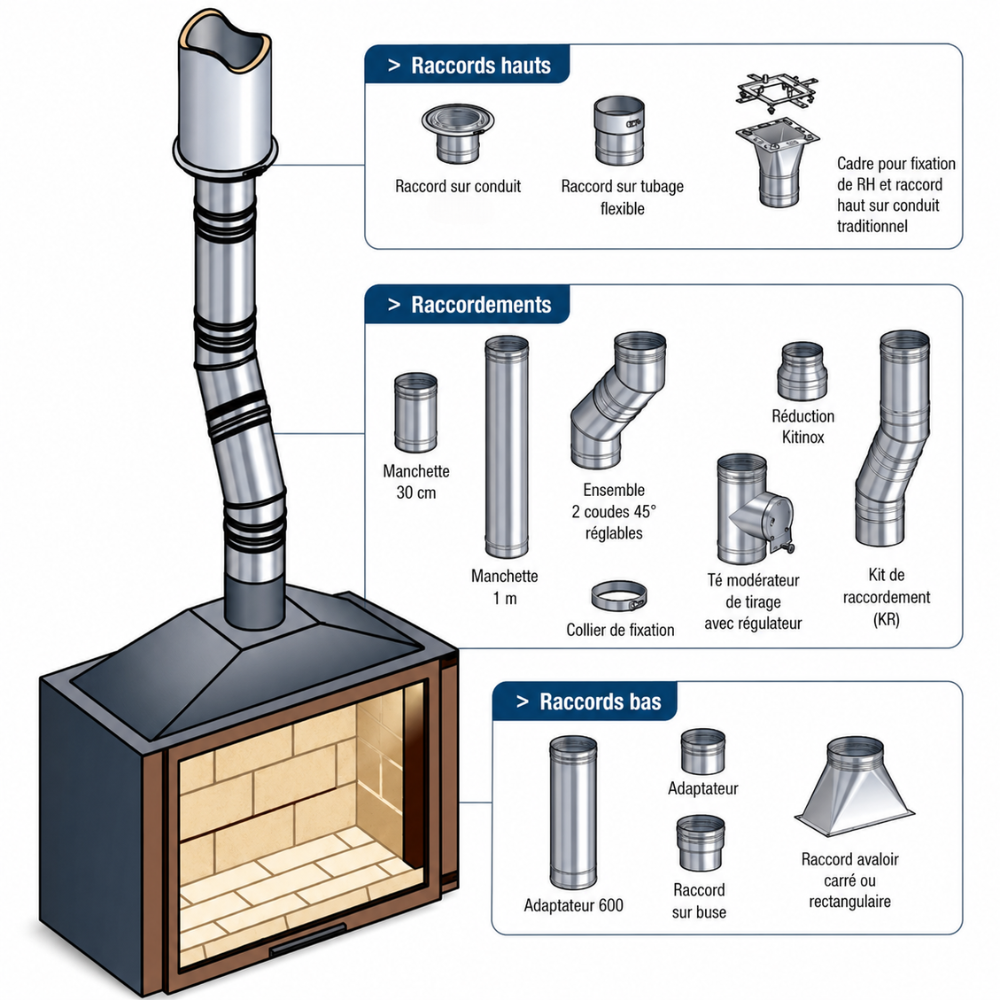

Conseils de pose

1. Fixer le raccord en attente :
   • P pour un conduit isolé Poujoulat
   • RF pour un conduit Tubaginox flexible
   • RH pour un conduit traditionnel + CRH
   • Raccord direct sur conduit Tubaginox rigide
2. Placer l’adaptateur ou le raccord sur avaloir sur le départ du foyer.
3. Mettre en place le kit de raccordement
4. Effectuer le réglage de changement d’axe en étirant la partie oblique entre les coudes, interposer une manchette si nécessaire.
5. Ajuster le compensateur Inox pour parfaire l’étanchéité du raccordement. En cas d’installation d’une distribution d’air chaud, ajouter un collier de sécurité à chaque jonction.

Réglementation

• Ne pas traverser de mur ou de plafond avec un conduit simple paroi.
• Emboîtement minimum de 40 mm entre les éléments.
• Utilisation de collier de fixation lors de la pose d’un extracteur d’air chaud dans la hotte.
• Un régulateur de tirage peut être utilisé afin de stabiliser la dépression du conduit.
• La réduction du diamètre du foyer est possible sous réserve d’utiliser un adaptateur 600 et une pièce de transformation adaptée.
• La jonction au conduit de cheminée isolé doit être réalisée à l’aide d’une pièce de raccord de marque Poujoulat et titulaire du marquage « TESTÉ CERIC ».
