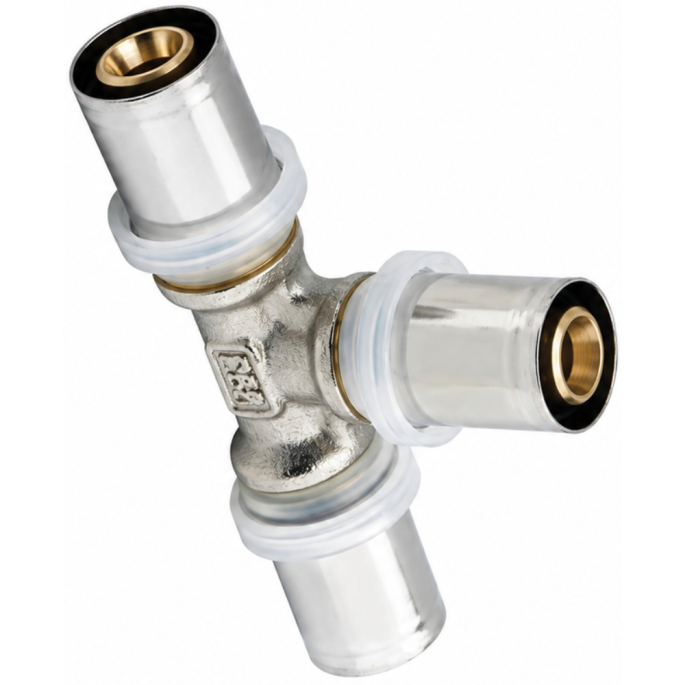

Té multicouche égal RBM

Le té multicouche égal de RBM est un composant essentiel pour toute installation sanitaire ou de chauffage. Conçu pour assurer une distribution efficace d'eau froide et chaude, il se distingue par sa robustesse et sa facilité d'utilisation.

Variété de dimensions et matériaux

Le Té est disponible en deux tailles, 16 mm et 20 mm, pour s'adapter à diverses configurations de tuyauterie. Fabriqué en laiton nickelé, il résiste efficacement à la corrosion, garantissant ainsi durabilité et fiabilité. La douille serre-tube, en acier inoxydable, augmente encore sa solidité.

Compatibilité des composants

Les raccords à sertir RBM sont conçus pour se connecter au tube multicouche en polyéthylène RBM Tita-fix.

Installation

L'emploi de raccords à sertir facilite le montage du tube multicouche, offrant une installation rapide et nette sans recours à des produits d'étanchéité comme des pâtes ou des liquides. L'étanchéité mécanique est réalisée par la compression de la douille en acier inoxydable à l'aide de l'outil approprié. La pression d’extraction dépasse largement la pression d’exercice du tube multicouche. La calotte isolante est transparente et permet de s'assurer de l'insertion correcte du tube dans le raccord.

Conseil d'installation : Il est crucial que le tube soit poussé jusqu'à toucher la calotte isolante pour garantir un montage correct.

La marque RBM

La marque RBM, qui distribue le té multicouche égal est reconnue dans le domaine de la plomberie. Elle s'engage à fournir des produits de qualité qui respectent les exigences des professionnels du secteur, ce qui témoigne de son savoir-faire et de son sérieux.

Caractéristiques techniques

• Corps : Laiton nickelé extérieurement CW 617N UNI EN 12165
• Joints d’étanchéité : EPDM PEROX
• Calotte diélectrique de serrage : PE
• Température d’exercice max. : + 95°C
• Pression d'exercice max. : 10 bars (1000 kPa)

Schéma de composition du raccord à sertir

Comment monter son raccord à sertir pout tube multicouche ?

• Étape 1 :

Couper le tube à l'aide d'une cisaille en réalisant une coupe nette sans bavures.

• Étape 2 :

Introduire l'outil de calibrage/évasement dans le tube, en le faisant tourner en sens horaire jusqu'à obtenir le calibrage et l'évasement intérieur et extérieur du tube. L'opération peut être effectuée à la main (figure en haut à gauche) ou avec une perceuse-visseuse (figure en haut à droite). remarque : Le chanfrein intérieur est réalisé de manière à ce que, lors de l'introduction du tube, il ne coupe pas les joints toriques d'étanchéité.

• Étape 3 :

Introduire le tube dans le raccord jusqu'en butée. Cette opération peut être observée à travers la bague transparente, comme le montre la figure ci-contre. L'introduction du tube est plus facile en lubrifiant l'intérieur de celui-ci avec de l'eau ou de l'huile de silicone. Pour des applications sanitaires de conduits et raccords, s'assurer que l'huile de silicone utilisée est pour usage alimentaire (certifiée ACS – WRAS etc…).

Attention : L'UTILISATION D'UN LUBRIFIANT DIFFÉRENT ABÎME LES JOINTS.

• Étape 4 :

Positionner la pince et procéder au sertissage.

Le raccord à sertir RBM est compatible avec de nombreux profils de pinces, plus précisément :

• TH-H-U-B pour mesure diamètre 14x2
• TH-H-U-B-F pour mesures diamètre 16x2 - 18x2 - 20x2
• TH-H-B pour mesures diamètre 26x3
• TH-H pour mesures diamètre 32x3
• TH pour mesures diamètre 40x3,5 - 50x4 - 63x4,5
